旋转式数控重型uPVC管道切割设备

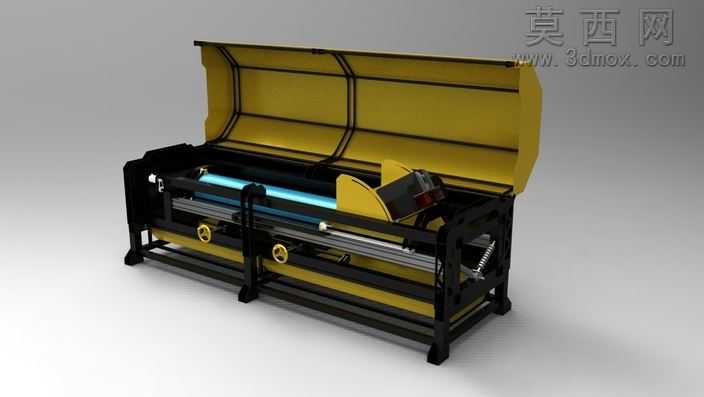

本作品为适配大口径uPVC管道加工作业的旋转式数控重型切管设备三维模型，全程采用专业三维机械设计软件完成全参数化建模，所有零部件均按照实际工业加工的尺寸公差标准构建，可直接用于后续工程出图、结构验证与生产参考。建模过程中优先采用自底向上的装配设计逻辑，先逐一完成床身机架、进给传动组件、旋转切削主轴、角度调节机构、开合式防护外罩、支撑定位滚轮组等独立零件的建模，再按照实际装配约束完成整体组装，全程校验各运动部件的干涉情况，确保进给行程、旋转切削范围、角度调节区间均符合设计预期。材质渲染阶段针对不同部件的实际工业用材赋予对应材质：底部承力床身采用哑光黑色喷塑钢材材质，还原重型焊接机架的厚重质感；开合式上防护罩采用明黄色工程钣金材质，搭配黑色金属包边与铰接合页结构，清晰展现防护结构的开合逻辑；内部传动的光轴、丝杠赋予抛光金属材质，手轮、调节旋钮采用发黑处理的金属材质，切削刀盘部分做硬质合金刀头的质感区分，定位滚轮组赋予耐磨橡胶与金属轮毂的复合材质，整体渲染效果贴近真实工业设备的视觉表现，可直观呈现设备的外观与结构细节。结构设计上，设备针对75毫米至350毫米直径范围的重型uPVC管道切削作业开发，采用主轴高速旋转切削的工作原理，搭配扶轮式进给机构实现平稳走刀，同时预设多档角度调节功能，可满足uPVC管道焊接作业前的不同角度坡口切削、定长截断需求，底部的可调式支撑滚轮组可适配不同管径的管道承托，开合式防护罩可在切削作业时阻隔切屑飞溅，提升作业安全性，整体结构兼顾重型加工的刚性需求与数控作业的精准性，可有效解决大口径塑料管道手动切割精度差、效率低的问题。
