吸顶式半球形鱼眼监控摄像设备结构

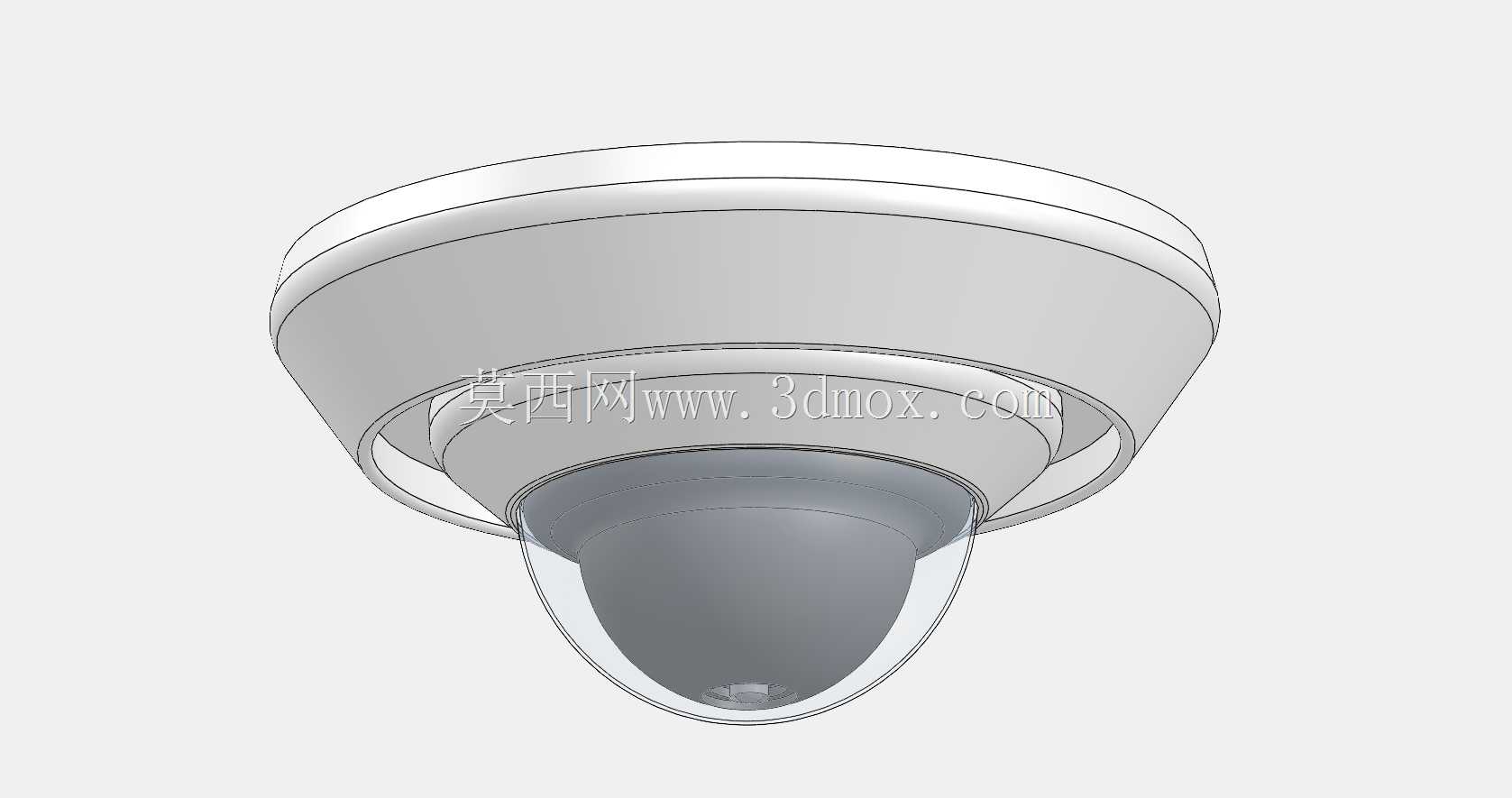

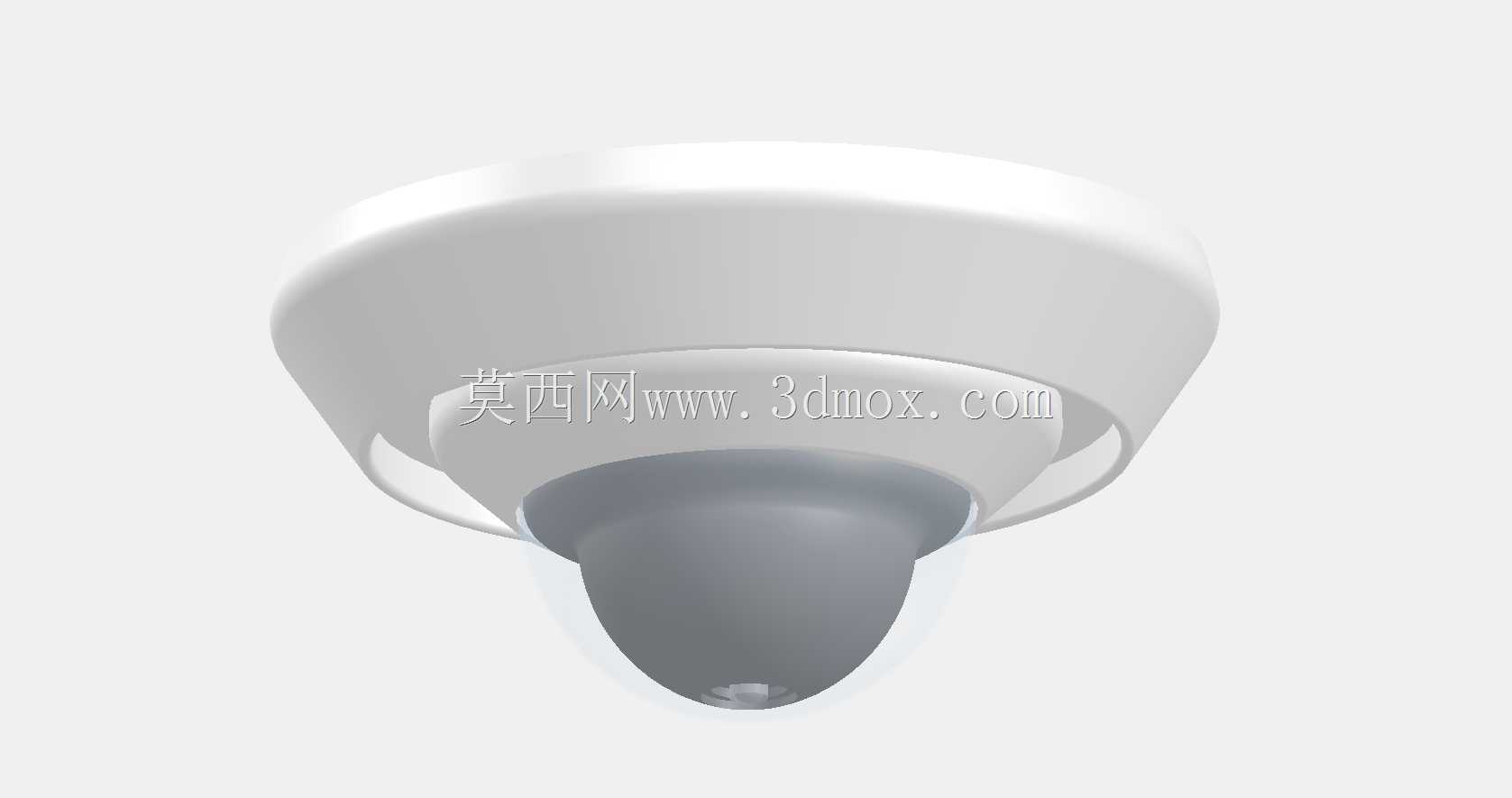

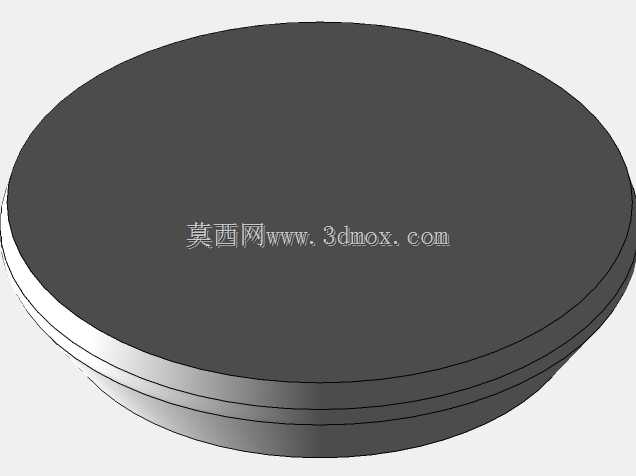

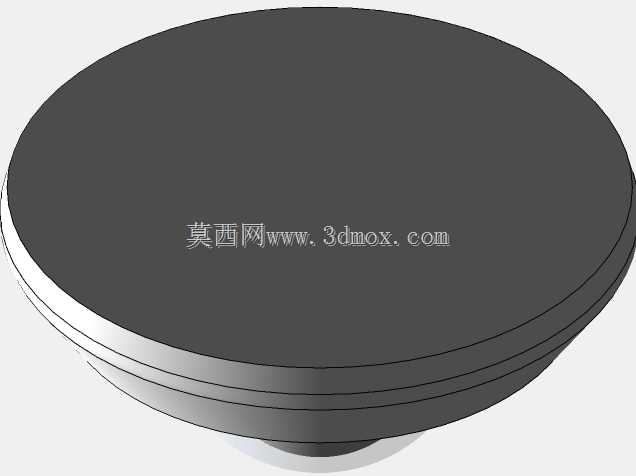

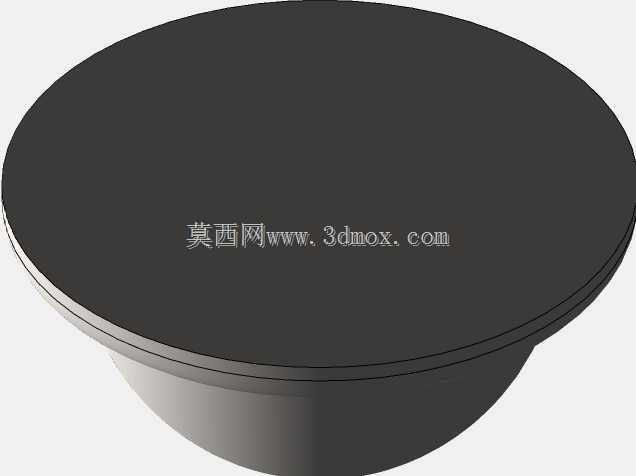

　　这款吸顶式半球形鱼眼摄像设备的结构设计，核心围绕室内安防场景的无死角监控需求展开，区别于普通枪机、常规半球摄像机的有限视场角，鱼眼镜头的超广角特性能够实现单台设备覆盖单房间全域视场，避免多台设备拼接带来的画面断层、盲区遗漏问题，常见于小型商铺、办公隔间、电梯轿厢、家庭玄关这类需要全域监控但安装空间有限的场景。从结构设计逻辑来看，整机采用三段式分层结构，最上层为吸顶安装底座，设计为圆盘式贴合结构，安装面做了平整化处理，能够直接贴合混凝土吊顶、石膏板吊顶、集成吊顶铝扣板等常见室内顶面材质，底座边缘预留了三个均布的螺丝过孔位，适配常规M4自攻螺丝或膨胀螺丝的安装尺寸，安装边界上要求顶面开孔直径不超过底座直径的二分之一，底座与顶面的贴合间隙控制在1mm以内，避免积灰或小虫进入设备内部。中间层为设备主体承载仓，内部用于容纳图像传感器、图像处理电路板、供电模块等核心电子元器件，仓体侧壁做了向内收的圆弧过渡，一方面减少整机的突兀感，适配室内装修的简约风格，另一方面圆弧结构能够避免外力磕碰时的应力集中，提升外壳的抗冲击能力，仓体与底座之间采用旋转卡扣式连接，安装时无需额外工具即可完成主体与底座的扣合，后期维护拆卸也仅需旋转即可分离，大幅降低高空作业的操作难度。

　　最下层为镜头防护半球罩，采用高透光率的光学级PC材质注塑成型，内表面做了防雾镀膜处理，避免室内温湿度变化时罩体起雾影响成像清晰度，半球罩的曲率与鱼眼镜头的视场角完全匹配，不会对边缘画面造成遮挡或折射变形，罩体与主体仓之间采用密封胶圈压合结构，防护等级达到IP42，能够阻挡日常的灰尘飘落、清洁时的水花飞溅，适配室内常规使用环境。功能特性上，这款结构设计充分考虑了鱼眼镜头的成像特点，镜头安装位位于半球罩的球心位置，确保镜头各个方向的光路到罩体内壁的距离一致，减少边缘光路的折射偏差，降低后期图像校正的算法压力；主体仓内部预留了10mm的走线空间，供电线、网线可以从底座中心的穿线孔直接接入吊顶内部的预埋管线，无需在设备外部裸露走线，保持安装面的整洁美观。

　　设计过程中还充分考虑了设备的散热需求，主体仓的上表面与底座之间预留了2mm的空气对流间隙，电路板上的发热元件产生的热量可以通过间隙内的空气流通传递到底座，再通过底座与顶面的贴合面传导散发，无需额外开设散热孔破坏整机的密封性能，同时避免散热孔进灰导致的元器件寿命缩短问题。安装尺寸方面，整机最大直径为120mm，整体高度为85mm，突出吊顶安装面的高度仅为60mm，不会对室内的层高视觉感受造成明显影响，也不易被过往的人员、搬运的物件磕碰损坏；整机外壳采用阻燃ABS材质，满足室内电气设备的阻燃等级要求，外壳表面做了细磨砂处理，不易残留指纹和灰尘，日常清洁仅需用干布擦拭即可维护外观整洁。

　　不同于外露式的监控设备，这种半球吸顶结构的设计还具备一定的防破坏能力，外露部分没有易拆卸的螺丝或卡扣，非专业人员无法随意拆开设备，避免人为恶意损坏或调整镜头角度，适合在公共区域的室内场景使用。镜头的安装角度做了零度垂直向下的基准定位，确保鱼眼镜头的视场中心与地面垂直，能够实现水平方向360度、垂直方向180度的全域视场覆盖，单台设备即可完成整个房间的监控覆盖，减少多台设备的采购成本和安装布线工作量。在结构细节处理上，所有的外壳拼接缝都做了错位止口设计，拼接缝隙小于0.2mm，既能够提升整机的外观精致度，也能够避免小飞虫从拼接缝隙进入设备内部附着在镜头或罩体内壁，影响成像效果；底座的安装孔位做了长圆孔设计，允许安装时有±3mm的位置调整量，降低吊顶上预埋底盒或打孔的位置精度要求，提升现场安装的适配性。
