错层折返式双跑楼梯三维结构设计

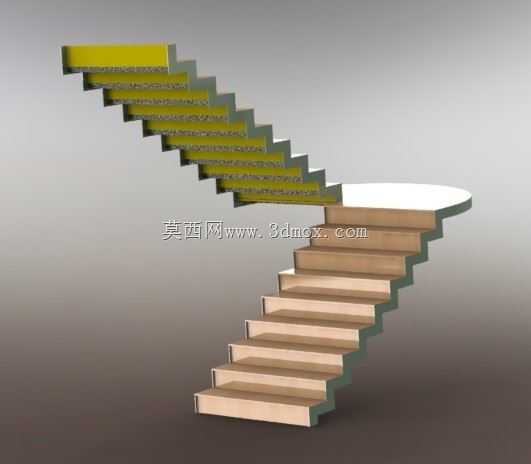

　　在民用住宅、商业空间、复式loft以及小型工业操作平台的竖向交通设计中，这类错层折返双跑楼梯是应用频次极高的结构形式，区别于直跑楼梯的长距离占用空间，也不同于旋转楼梯的踏步宽度受限问题，该结构在有限的平面投影范围内完成竖向高差衔接，同时保证每一级踏步的踩踏面宽度符合人体工程学要求，避免通行时的磕碰与踏空风险。从结构设计逻辑来看，模型将两跑梯段做了错层衔接处理，中间设置圆形过渡平台，第一跑梯段从起步位置向上延伸至中间平台，梯段踏步采用统一的踢面高度与踏面深度，踢面高度控制在常规民用建筑通行舒适区间内，踏面深度保证成年人脚掌完全踩踏的支撑面积，梯段侧边做了封边处理，既可以遮挡内部支撑结构，也能避免杂物从梯段侧边掉落，提升使用安全性。

　　第二跑梯段从中间平台反向延伸，踏步的尺寸参数与第一跑保持一致，保证上下楼时的步幅节奏统一，不会因为踏步尺寸突变导致通行绊倒。中间的圆形过渡平台除了承担转向衔接的功能外，也预留了足够的站立缓冲空间，当多人错身通行时，可以在平台位置避让，不会出现梯段上拥堵的情况，平台边缘做了圆弧过渡处理，没有尖锐直角，降低磕碰伤害的概率。从安装边界来看，该楼梯的平面投影为矩形区域，起步位置与上层落点的水平投影距离可以根据实际层高调整梯段长度，模型中踏步的支撑结构采用侧边梁承载形式，荷载通过踏步板传递到侧边梯梁，再由梯梁传递到上下两端的建筑结构梁上，不需要在梯段中间额外设置支撑柱，不会占用下层空间的使用面积，适配层高在2.8米到3.6米之间的常规复式空间或者小型设备操作平台。

　　在实际应用场景中，这类楼梯既可以用于住宅室内的上下层衔接，也可以用于商业店铺的夹层通行，还能适配小型工业设备的操作平台登高需求，不同场景下只需要调整踏步的饰面材质即可，比如家居场景下踏步采用木质饰面提升脚感，工业场景下更换为防滑金属踏步提升耐磨性能。设计过程中重点考量了通行的流畅性，两跑梯段的中心线对齐，转向时的动线没有突兀的折角，上下楼的行进轨迹自然顺畅，同时梯段的宽度满足单人携带物品通行的需求，不会因为梯段过窄导致通行受阻。踏步的前缘做了微小的圆角处理，避免长期使用过程中棱角磨损，也能减少磕碰时的伤害程度，梯段的坡度控制在舒适通行的角度范围内，既不会因为坡度过陡导致上下楼费力，也不会因为坡度过缓占用过多的平面空间。

　　在结构受力层面，每一级踏步的荷载传递路径清晰，踏步板与侧边梯梁的连接位置做了加强处理，避免长期荷载作用下出现踏步松动变形的问题，中间圆形平台的支撑结构与两侧梯梁做了一体化连接，保证整体结构的刚性，不会出现平台晃动的情况。对于三维建模从业者而言，该模型的参数化逻辑清晰，可以通过调整踏步数量、踢面高度、踏面深度、梯段宽度等参数快速适配不同的层高与空间尺寸，不需要重新搭建基础结构，在做室内布局方案、建筑空间可视化分析时，可以直接调用该模型进行空间占位校验，验证楼梯布置后周边的通行净宽是否满足要求，是否会与周边的家具、设备、墙体产生干涉，提前预判空间布局的合理性，避免施工阶段出现尺寸冲突导致的返工。
