透明外壳门禁系统内部组件装配结构

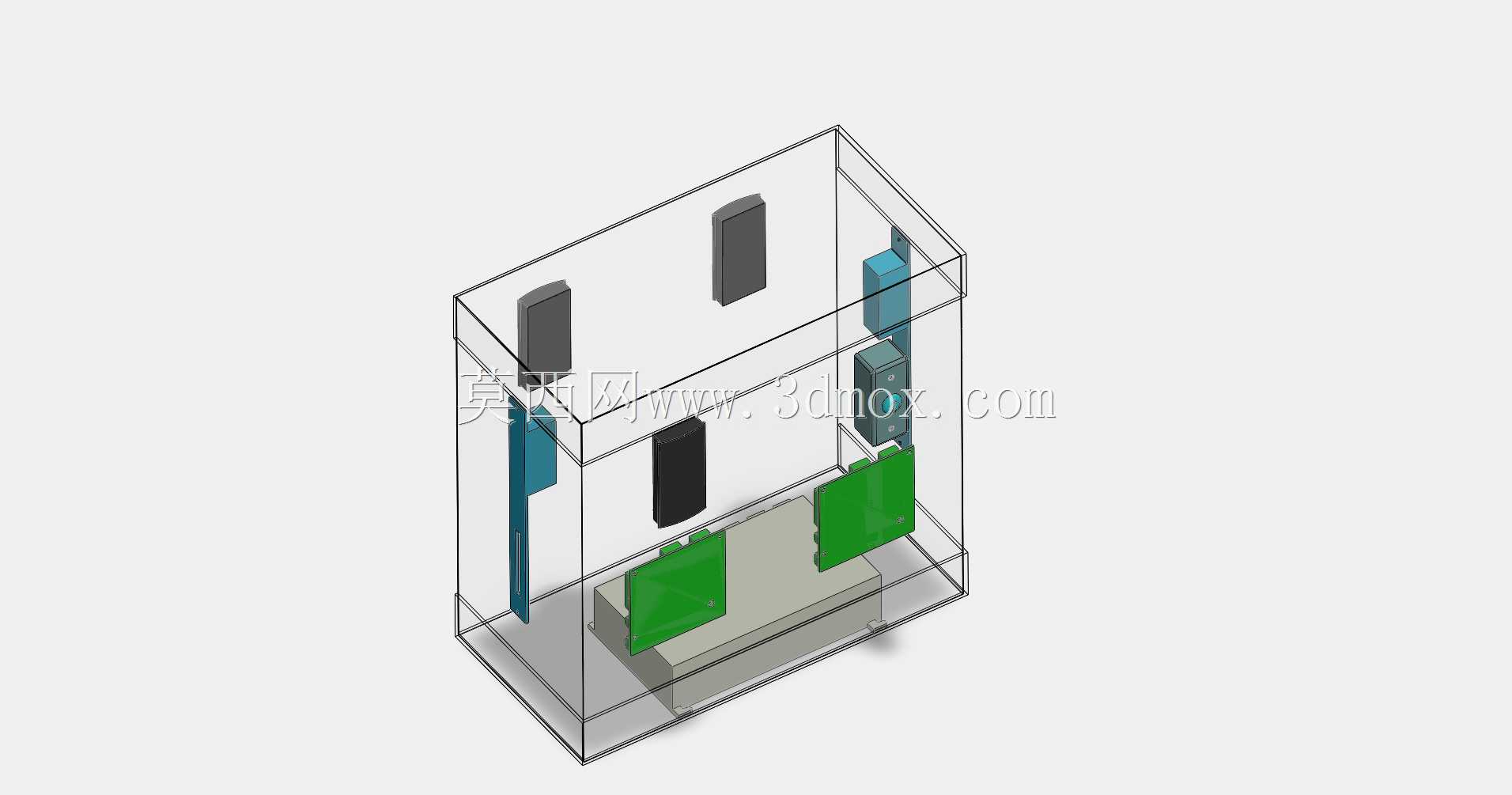

　　这套门禁系统的装配结构，是面向现场调试前的功能验证场景搭建的，很多做弱电集成的工程师都有过类似经历：进场安装前如果不对整套门禁的联动逻辑做台架验证，到现场再排查锁体响应延迟、读卡器信号干扰、供电模块压降的问题，会浪费大量的现场施工时间，这套结构就是为了台架测试做的装配设计。从结构布局来看，整套组件被安置在透明的亚克力外壳内，没有做封闭的钣金遮挡，一方面是台架测试阶段不需要考虑户外防护，透明外壳可以直观观察到内部每一个组件的安装位置、接线走向，调试时不用反复拆壳就能看到内部模块的工作状态，比如锁体动作时的连杆位移、电路板上的指示灯状态，都能直接观测。

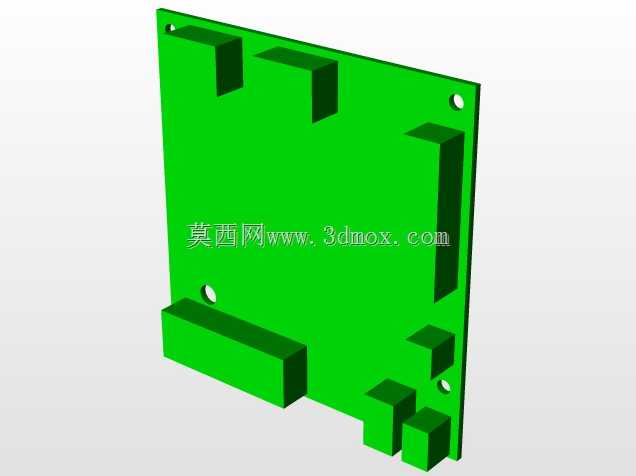

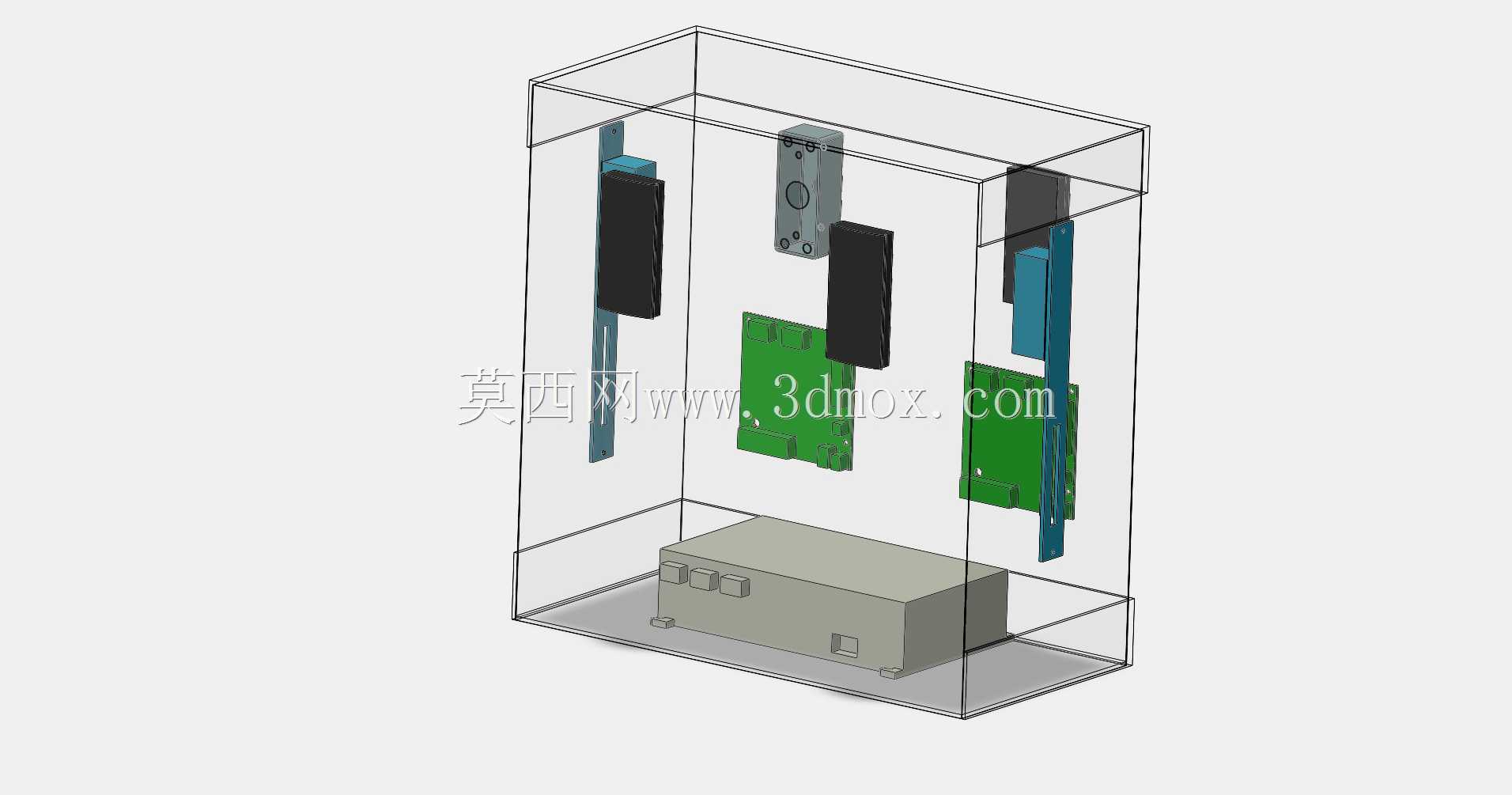

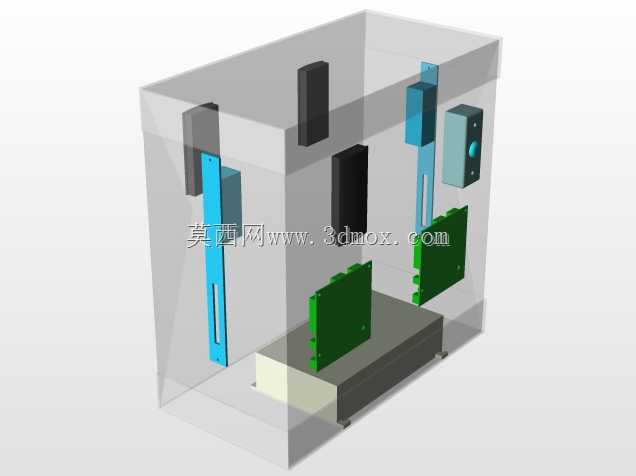

　　内部的组件排布做了明确的分区：供电模块被放置在腔体最底部，这个位置的选择是考虑到供电模块本身重量较大，放在底部可以降低整个测试台的重心，避免台架放置时出现倾翻，同时供电模块的接线端朝向外侧，方便外接220V市电输入，也方便给上层的各个功能模块分接供电线路，模块底部预留了3mm的安装间隙，避免供电模块工作时的热量直接堆积在底板上，留出自然对流的散热空间。两侧的立柱位置安装的是电锁组件，锁体通过L型的安装支架固定在腔体的侧壁立柱上，支架上预留了长条形的调节孔，可以根据实际测试的门体厚度、锁舌对位需求，上下调整锁体的安装高度，左右也有2mm的调节余量，不用重新打孔就能适配不同规格的电插锁或者磁力锁的安装位，锁体的接线顺着侧壁的走线槽向下连接到底部的供电模块和控制板，走线槽的宽度留了8mm，可以同时容纳锁体的供电线、状态反馈信号线，不会出现线路挤压破损的问题。腔体中部的安装位固定的是门禁控制电路板，两块控制板分别对应进门和出门的读卡控制逻辑，板卡通过铜柱固定在中间的安装横梁上，铜柱高度选的是10mm规格，让板卡和安装面之间留出足够的空隙，一方面避免板卡背面的焊点接触到金属横梁造成短路，另一方面也方便板卡上的接线端子插拔，调试时更换接线不用把整个板卡拆下来。读卡器模块被安装在靠近腔体前面板的位置，和透明外壳的内壁保持2mm的间隙，避免外壳材料对读卡信号造成屏蔽，读卡模块的感应面朝向外层，测试时可以直接用门禁卡贴近外壳感应，不用打开外壳就能完成读卡灵敏度的测试。

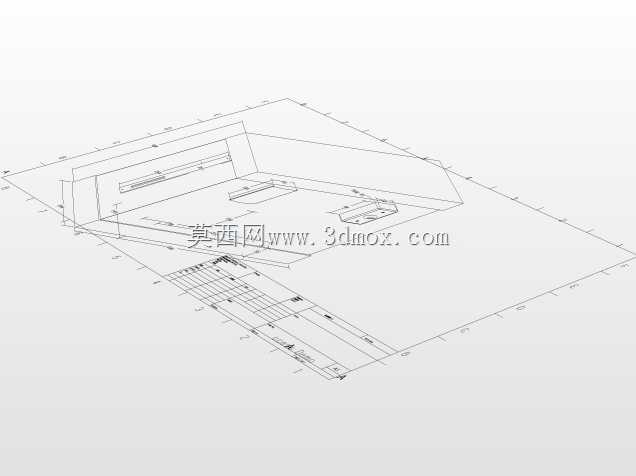

　　整个外壳的安装边界做了统一的尺寸规划，整体外形是长方体结构，底部的安装底板上预留了四个M4的固定孔位，可以把整个测试台固定在工作台面上，也可以加装脚垫放置在桌面，外壳的拼接处用的是插槽式结构，不用打胶就能完成组装，需要更换内部组件时可以直接拆开侧板，不用破坏整体结构。在设计这套装配结构的时候，特意没有做一体化的密封设计，因为台架测试阶段需要频繁更换不同的组件做兼容性测试，比如更换不同功率的供电模块测试带载能力，更换不同读卡距离的读卡器模块调整安装位置，开放式的内部布局可以让组件更换的效率提升很多，不用每次调整都拆解大量的结构件。

　　另外，内部的走线全部沿着腔体的边角布置，用小型的理线夹固定，避免线路遮挡到各个组件的动作区域，比如锁体的锁舌伸出位置就没有布置任何线路，防止锁舌动作时刮破线路绝缘层造成短路。从实际使用的角度来说，这套结构不仅可以用来做调试前的功能验证，也可以作为门禁系统安装前的人员培训载体，新入行的施工人员可以通过透明的外壳直观看到整套门禁系统的组成部分，理解锁体、读卡器、控制板、供电模块之间的接线逻辑和联动关系，比看平面的原理图要直观很多。安装尺寸上，整个腔体的内部净空高度留足了冗余，就算是加装尺寸稍大的门禁控制板或者额外的继电器模块，也有足够的安装空间，侧壁的安装立柱上预留了多组安装孔位，可以根据需要加装中间层的安装板，扩展更多的测试功能，比如加装出门按钮模块、门铃模块的时候，不用重新制作整个外壳，只需要在预留孔位上固定新增的安装支架就行。
