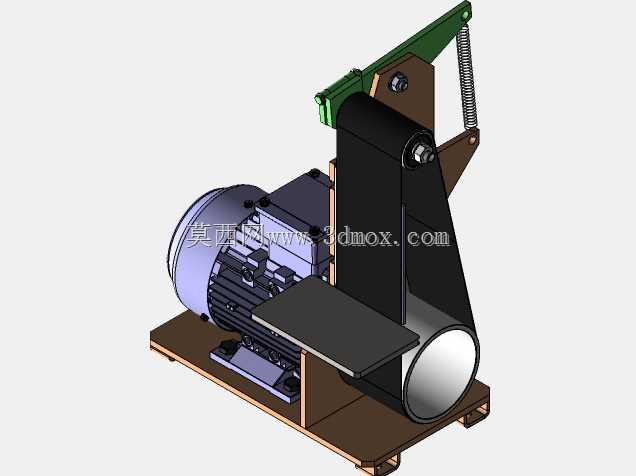

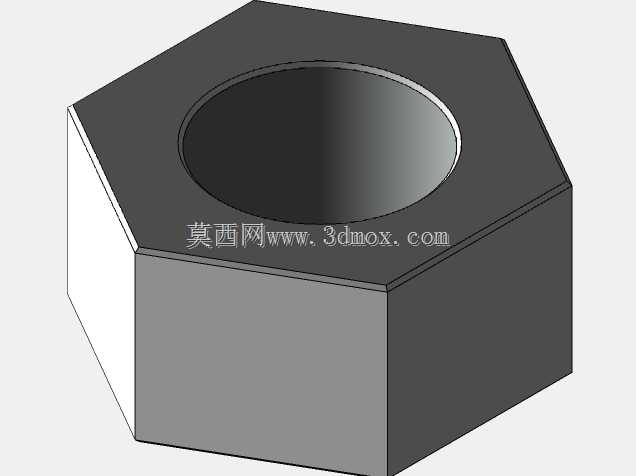

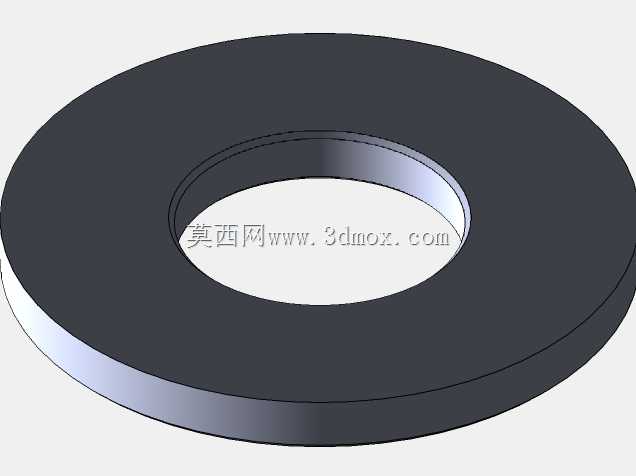

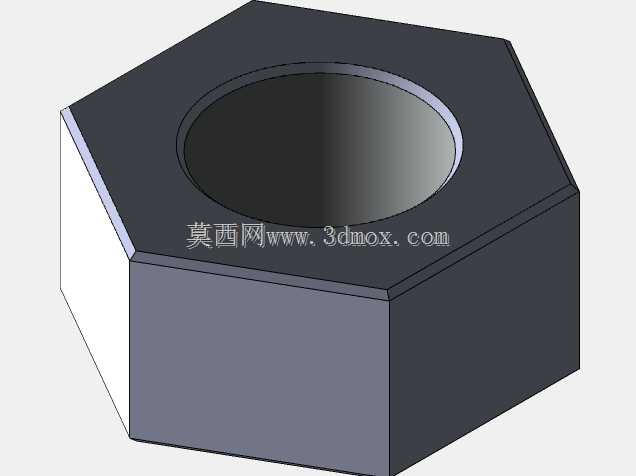

小型立式砂带磨床结构设计方案

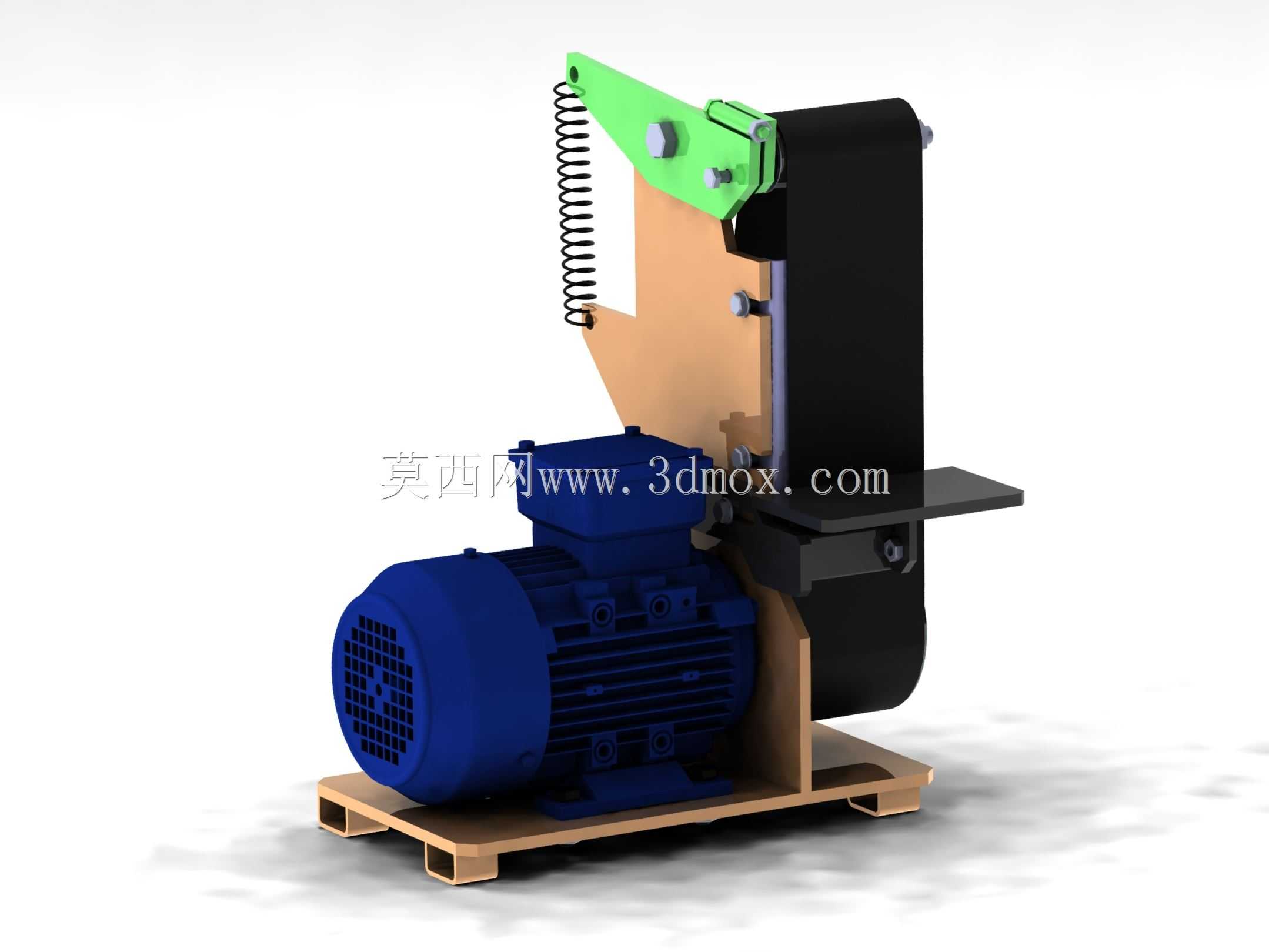

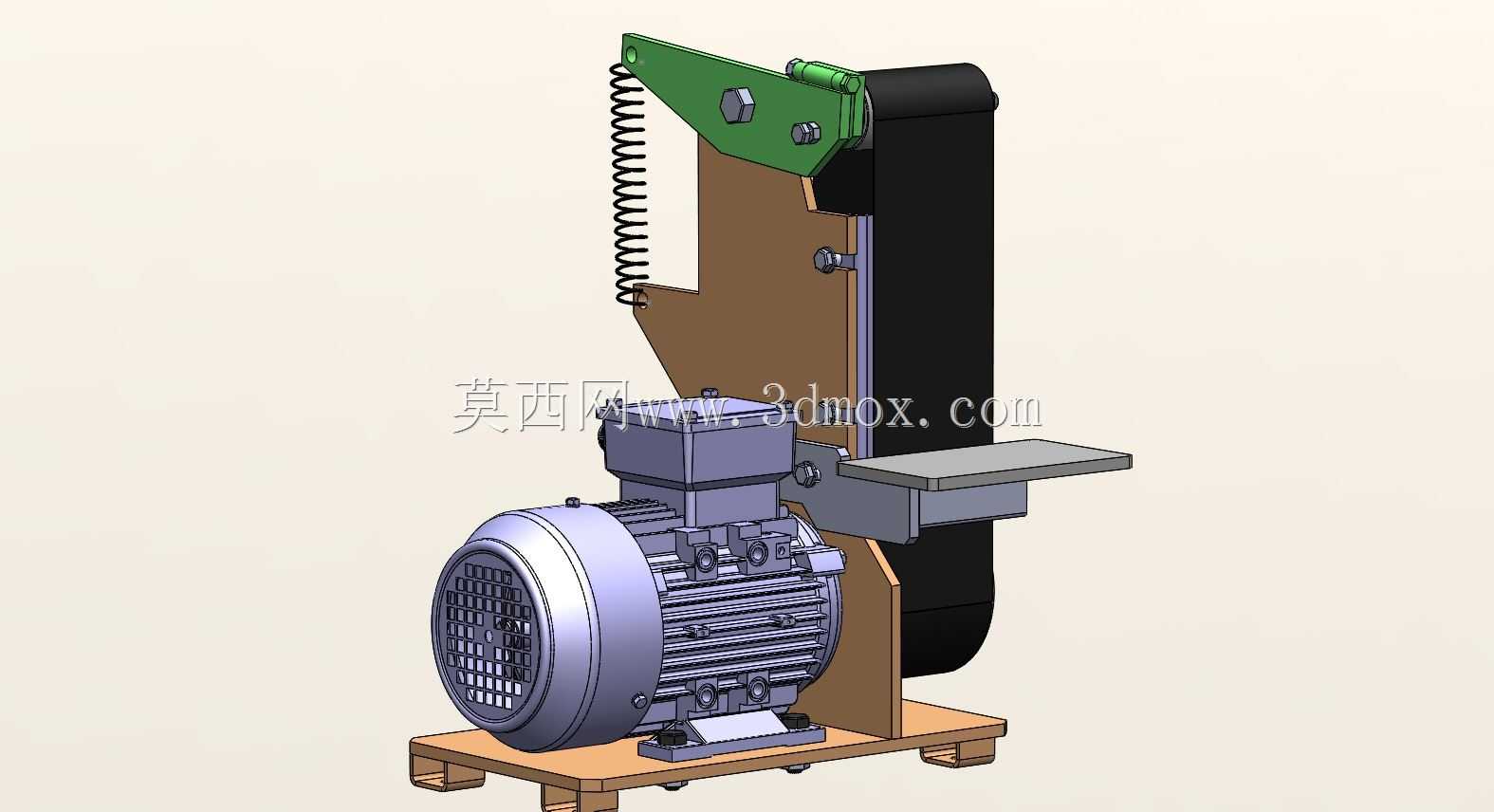

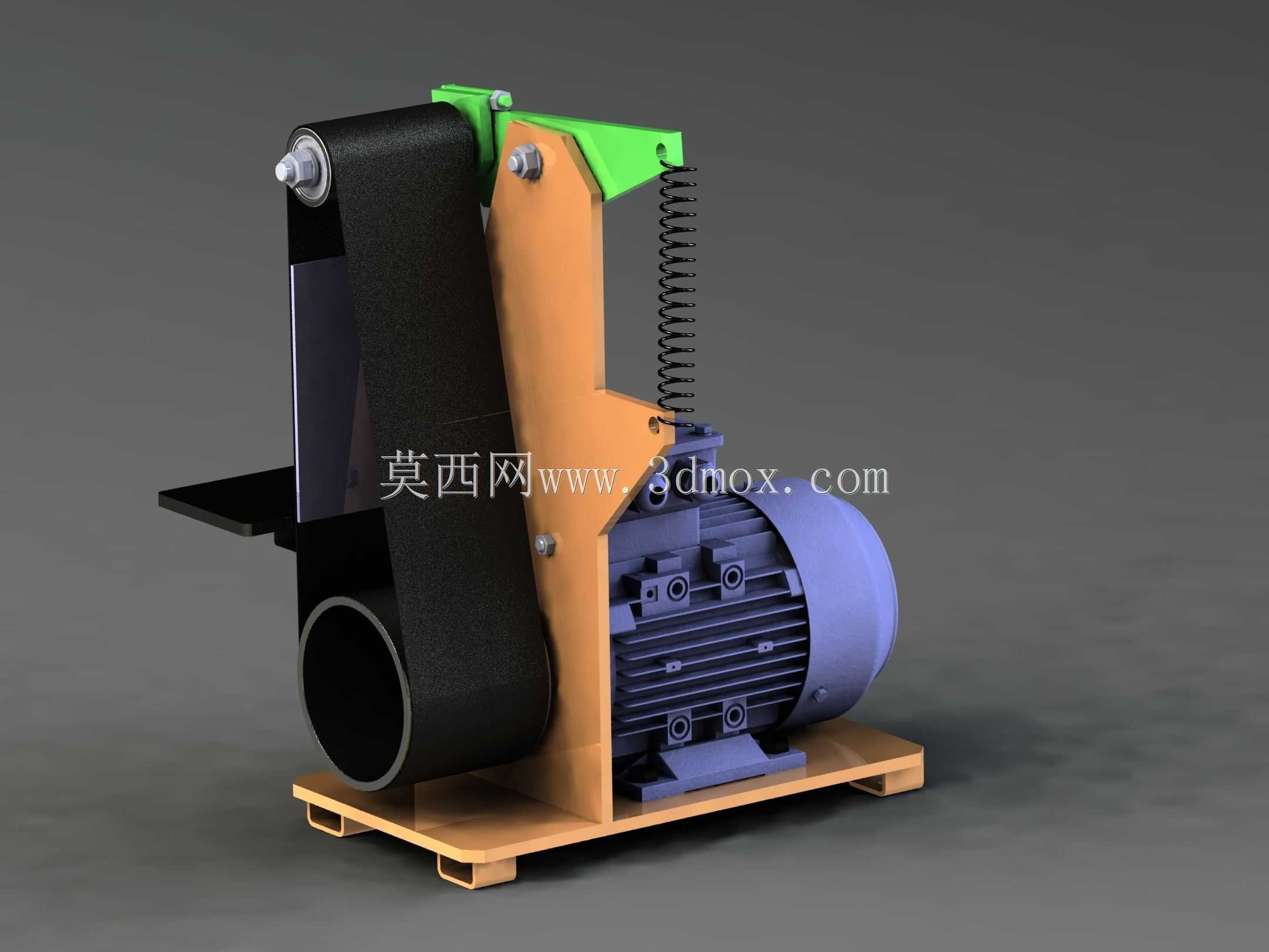

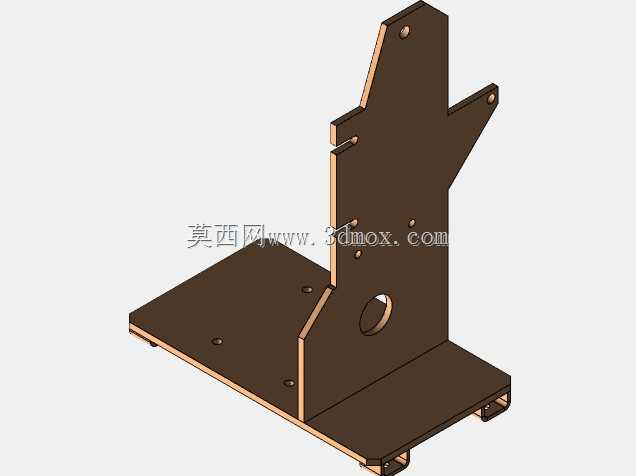

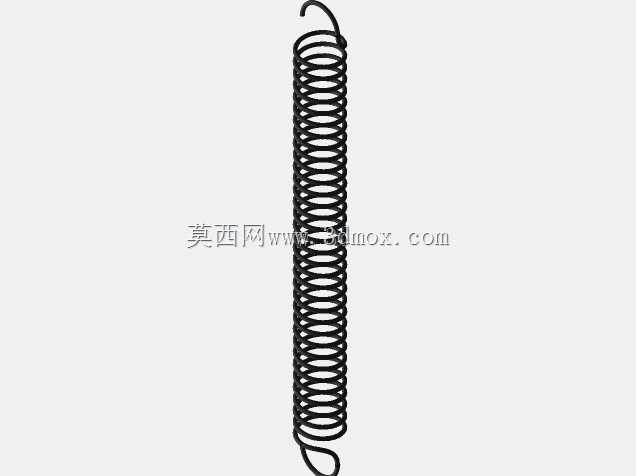

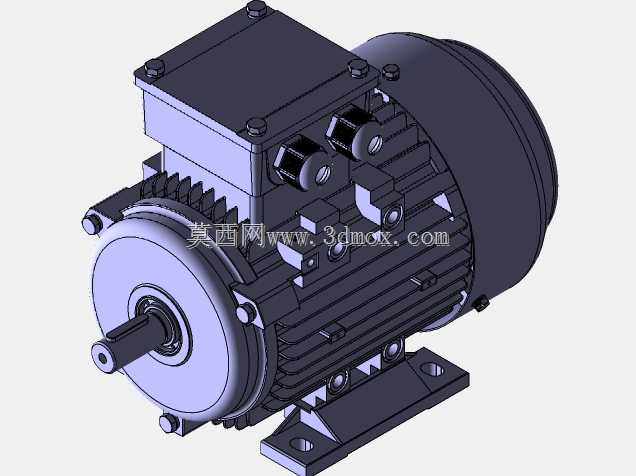

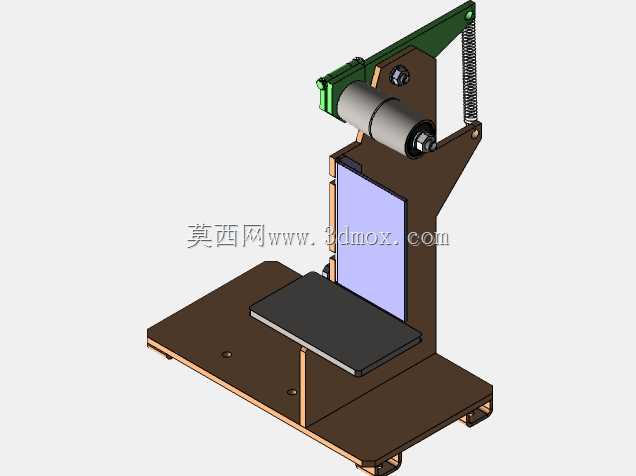

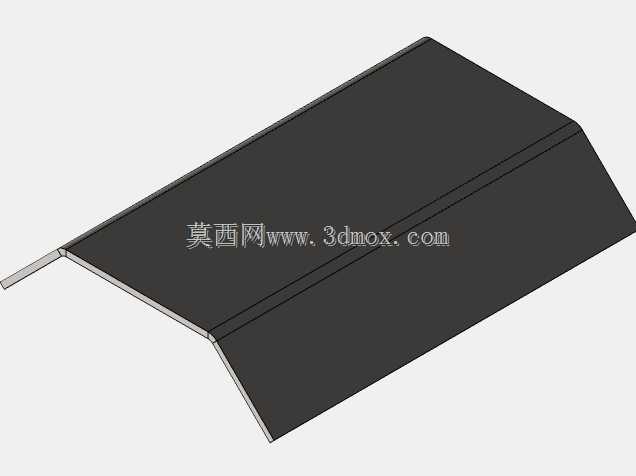

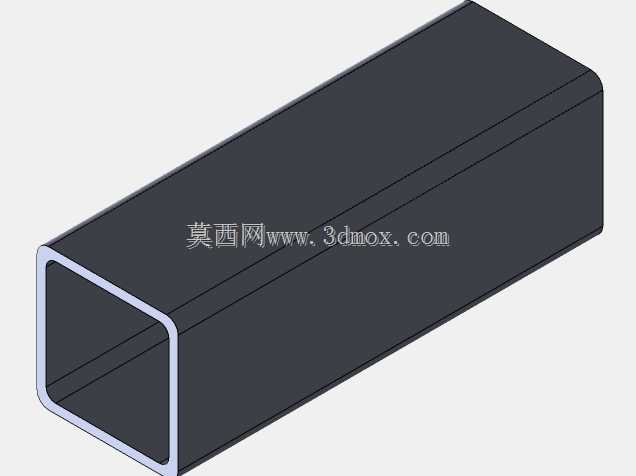

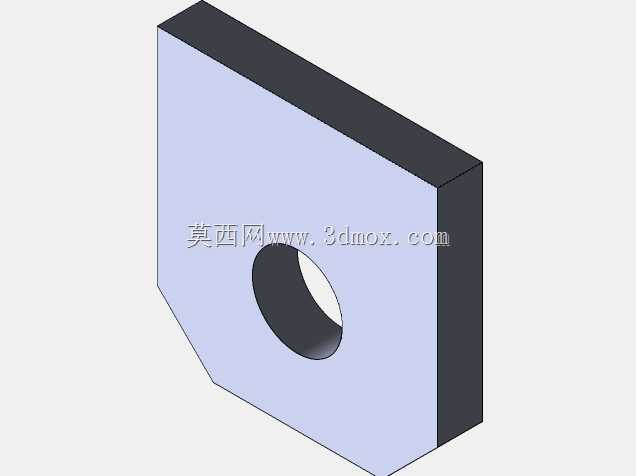

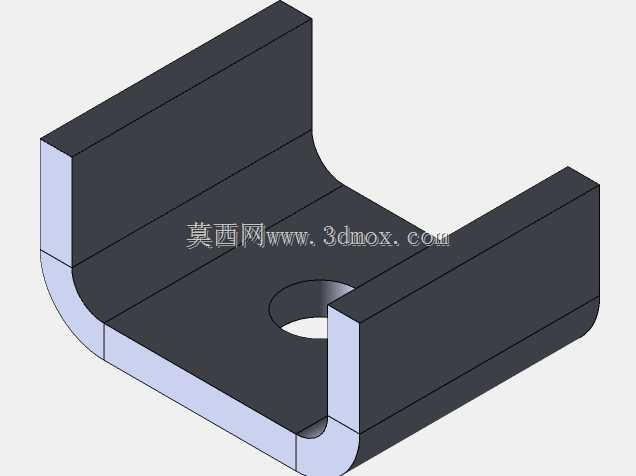

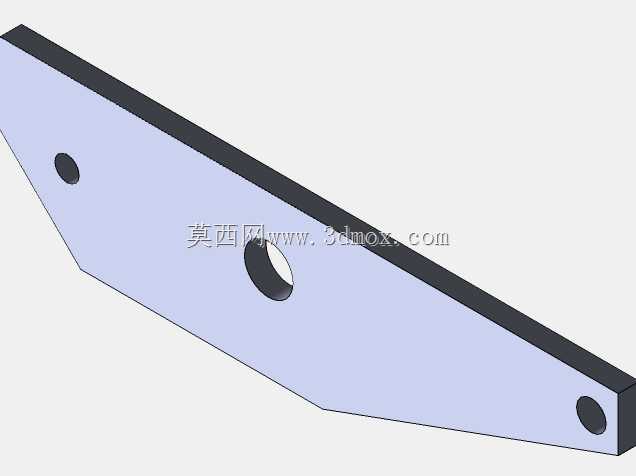

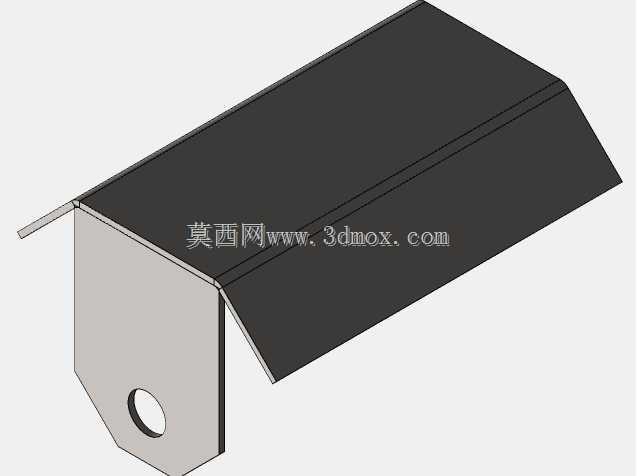

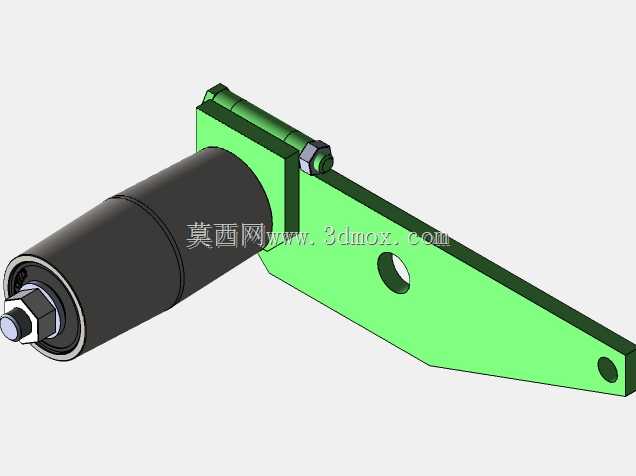

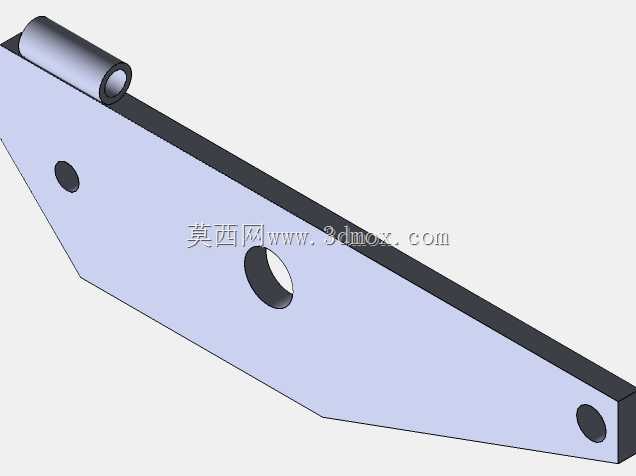

　　动力端采用220V单相1.5kW异步电机直驱布局，省去了中间皮带传动的张紧结构与功率损耗，额定转速下砂带线速度匹配常规黑色金属、有色金属的粗磨需求，针对普通碳钢件的飞边打磨，单次吃刀量控制在0.1mm以内时可以保持稳定的磨削效率，不会出现电机堵转的情况。砂带张紧机构采用弹簧自适应张紧结构，上端的张紧臂通过铰接点与机架连接，压缩弹簧持续提供张紧力，当砂带出现小幅伸长或者遇到冲击载荷时，张紧臂可以小幅摆动缓冲，避免砂带崩断，同时张紧端设计了砂带跑偏调节螺钉，不需要拆卸护罩就可以微调砂带轴向位置，日常维护调整的效率很高。这款小型立式砂带磨床的设计，最初是针对机加工车间零散小件的打磨需求开发的，很多车间在完成车铣工序后，工件的飞边、氧化层、焊缝余高处理，往往不需要动用大型平面磨床，手持角磨机打磨又存在精度差、安全风险高、粉尘收集难的问题，这类紧凑型立式砂带磨床刚好填补了这个场景的空白。从结构布局来看，设备采用一体式焊接机架作为承载主体，底部预留标准叉车孔位，方便车间内跨工位转运，不需要额外设计吊装结构，适配中小机加车间、五金修配工位、小型钣金加工点的场地条件，不需要做专门的设备基础，放置在硬化地面上调整水平即可投入使用。

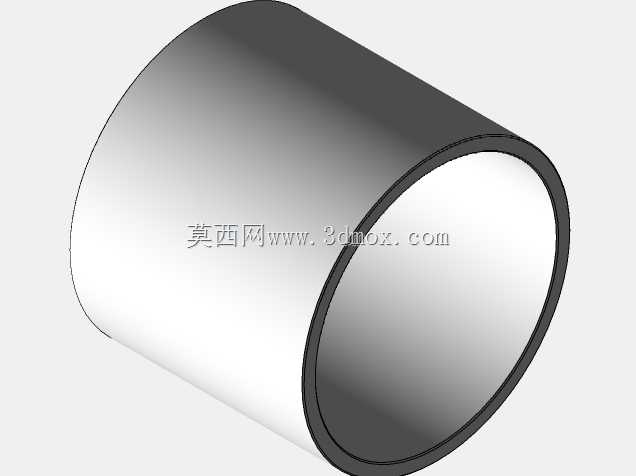

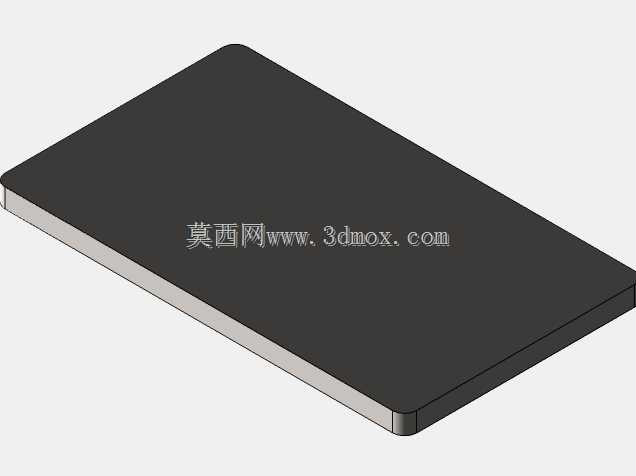

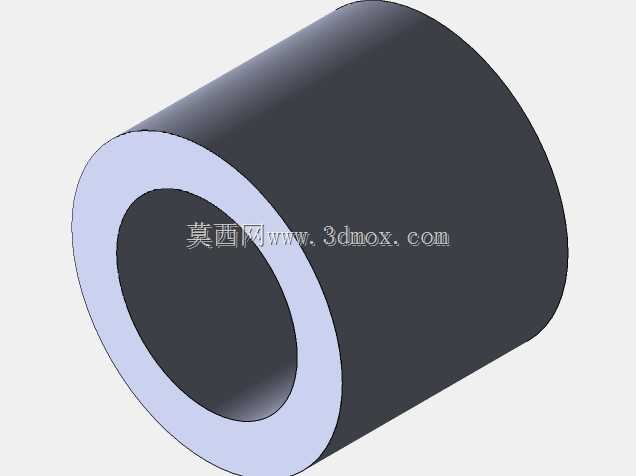

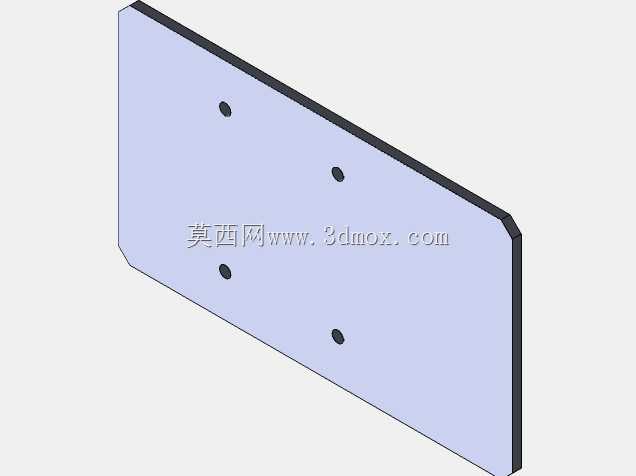

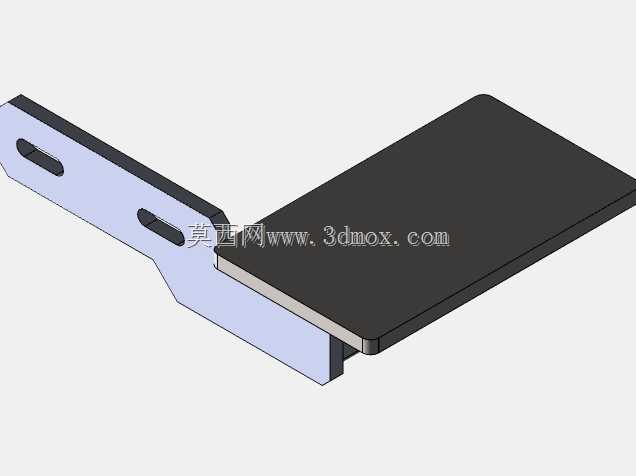

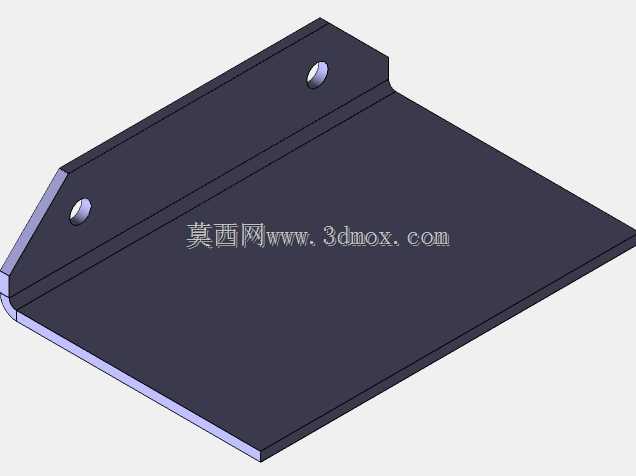

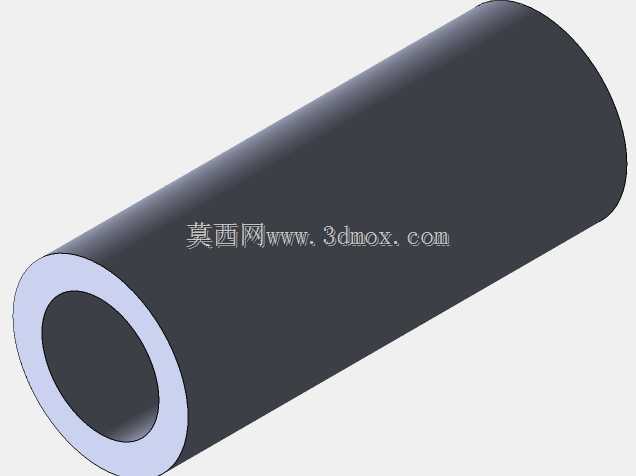

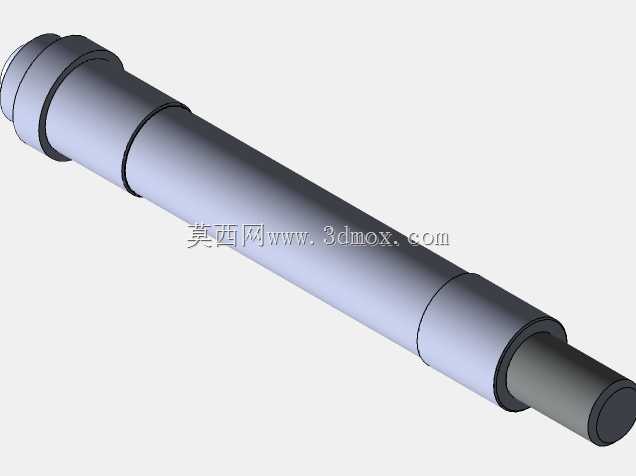

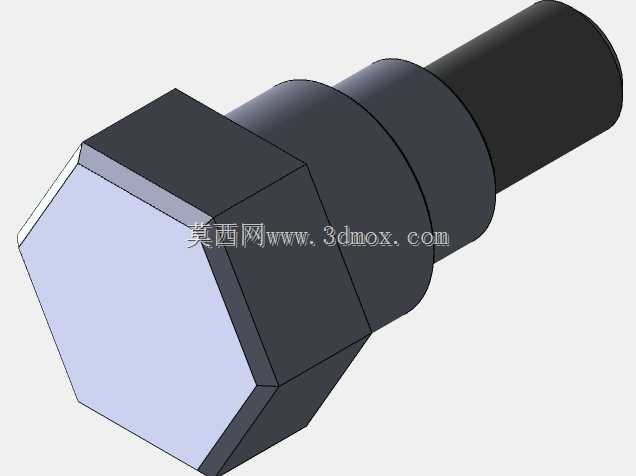

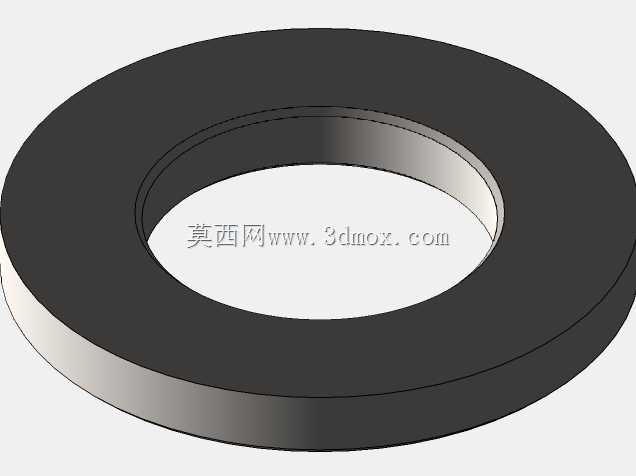

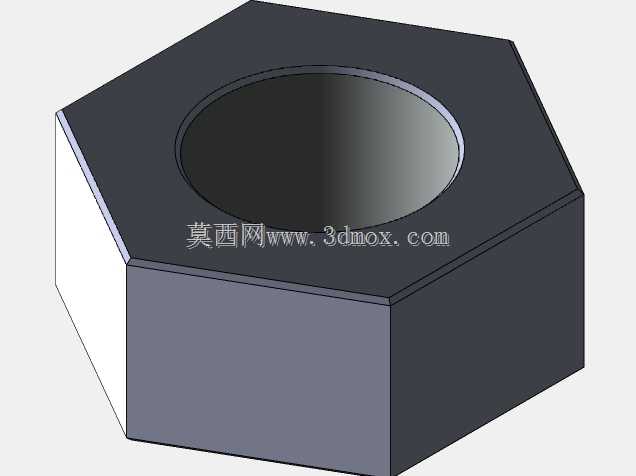

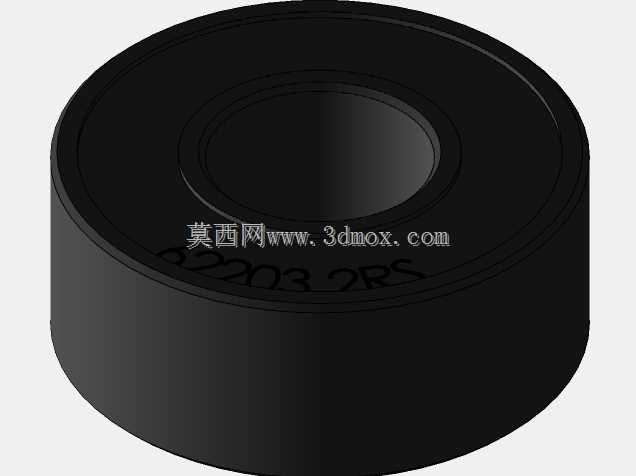

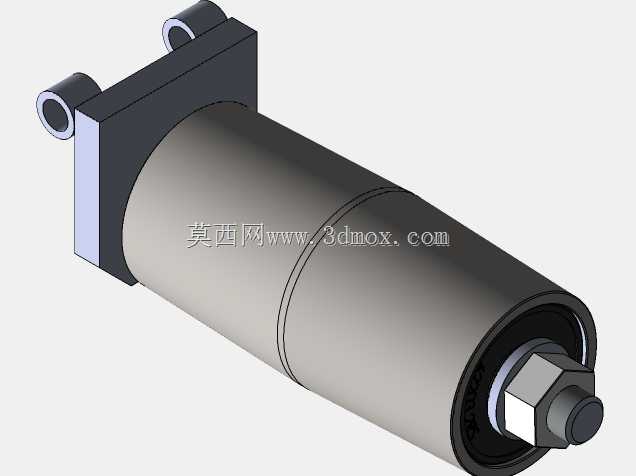

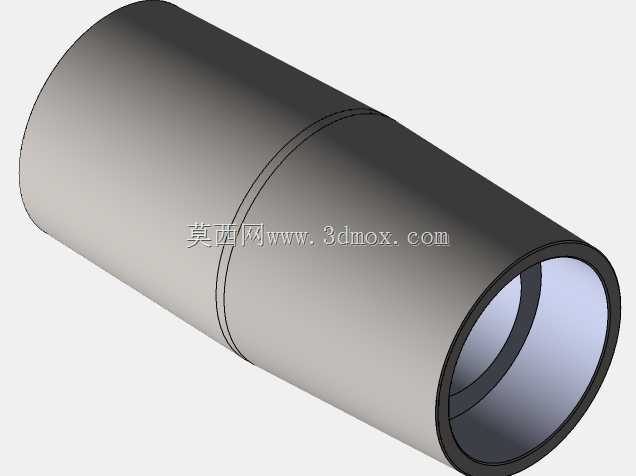

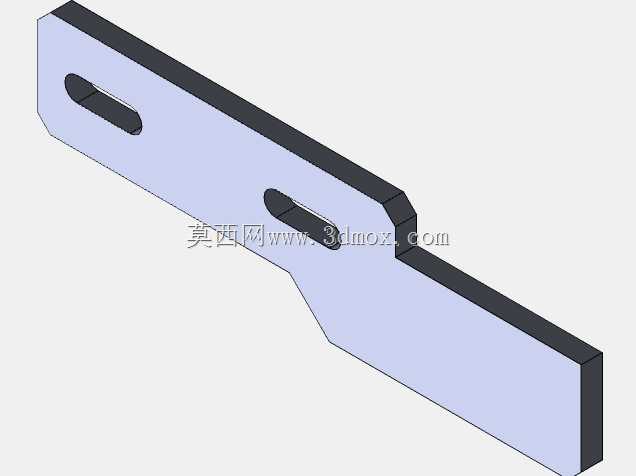

　　接触轮采用橡胶包覆结构，硬度匹配粗磨工况，既可以保证砂带与工件的接触刚度，又能小幅吸收磨削过程中的振动，降低工件表面的振纹；工件托板采用可调节角度设计，通过螺栓锁紧在机架前端，可以根据打磨需求调整托板与砂带的间隙，打磨小型工件时可以将工件靠在托板上进给，降低操作人员的劳动强度，针对不同厚度的工件调整间隙时，只需要松开锁紧螺栓移动托板位置即可，不需要复杂的调校。设备的安装边界控制得比较紧凑，整体占地面积不到0.3平方米，机架底部的四个支撑脚可以微调高度，适配地面不平整的安装场景，电机接线端预留了标准的电源接口，不需要额外配置电气柜，接入符合功率要求的单相电源即可使用。

　　砂带的更换流程也做了简化设计，只需要扳动张紧臂的快拆手柄，压缩弹簧释放张紧力就可以取下旧砂带，套入新砂带后松开快拆手柄即可自动张紧，整个更换过程不需要专用工具，单名操作人员两分钟内即可完成。从实际使用场景来看，这款设备除了常规的金属件去毛刺、飞边打磨，还可以通过更换不同粒度的砂带，完成焊缝打磨、小型零件表面除锈、非金属件的表面粗抛等工序，针对小型五金件、汽配小零件、机加工非标件的后处理工序适配性很强。设计过程中特意将电机布置在机架侧后方，平衡整机重心，避免设备运行过程中出现前倾的情况，同时电机外壳的散热筋朝向外侧，保证长时间连续运行时的散热效果，不会因为积热导致电机功率下降。

　　砂带的运行区域预留了除尘接口位置，可以外接车间的中央除尘系统或者独立工业吸尘器，将磨削产生的金属粉尘及时抽走，改善工位的作业环境，降低粉尘对操作人员健康的影响。机架的焊接位置都做了应力释放处理，焊接完成后经过时效处理再进行机加工，保证各安装面的平行度与垂直度，避免长期运行后机架变形导致砂带跑偏、接触轮跳动超标的问题。张紧弹簧的参数经过反复校核，张紧力既可以保证砂带运行时不打滑，又不会因为张紧力过大导致砂带过早疲劳断裂，延长砂带的使用寿命。工件托板的表面做了淬火处理，提高表面硬度，长期与工件摩擦也不会出现明显的凹陷，保证托板的平面度长期稳定。
