不锈钢板材成型插销式门闩锁具结构

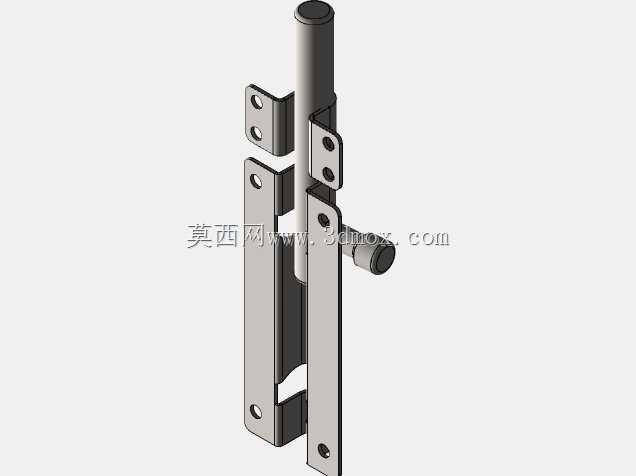

　　日常做设备外围防护、小型仓储隔间、户外设备检修门的结构配套时，插销式门闩是成本可控、可靠性突出的锁闭选项，这类构件不需要复杂的锁芯配套，纯机械结构的传动逻辑能在多粉尘、轻度潮湿的工况下保持稳定动作，不会像弹子锁类构件出现卡滞、锈蚀后无法开启的问题。这款门闩采用分体式安装结构，整体由固定座、滑动插杆、导向限位片、扳动把手几个核心部分组成，所有构件都可以通过常规钣金冲压、折弯工序加工成型，不需要开模铸造，小批量定制时加工周期极短，材料选用常规304不锈钢板材即可满足户外使用的防锈需求，若用于室内干燥环境，也可更换为冷轧钢板表面喷塑处理，进一步压缩制造成本。

　　从安装边界来看，这款门闩的两个固定座分别对应门框与门扇侧安装，固定座上预留的沉头安装孔可以适配M5规格的沉头螺丝，安装后螺丝头不会突出构件表面，避免滑动插杆动作时出现剐蹭卡滞；滑动插杆的有效行程经过匹配设计，插合状态下插入门框侧固定座的深度足够承受常规外力冲击，不会因为门扇受振动出现插杆滑脱的问题，导向限位片上的长槽结构与插杆上的定位凸点配合，能限制插杆的最大滑动行程，避免抽拉插杆时出现构件脱出的情况。

　　设计时特意将扳动把手设置在插杆的侧方位置，相比传统顶部扳动的插销结构，侧方把手更适合人手握持施力，戴劳保手套操作时也能顺利完成扳动解锁、锁闭的动作，不会出现操作空间不足夹手的问题；插杆与导向片之间的配合间隙经过合理预留，钣金加工的常规公差范围内不会出现滑动卡滞，同时间隙量控制在极小范围，避免门扇晃动时插杆出现异常窜动产生异响。实际应用场景中，这类门闩不仅可以用于普通民用门扇，也能适配工业设备的检修门、车间隔离网门、户外配电箱的外门锁闭，相比市面上常见的薄铁皮插销，这款结构的板材厚度经过加强，固定座的折弯边做了加强翻边处理，承受侧向冲击力时不会出现固定座变形、插杆弯曲的问题；安装时不需要在门扇上做复杂的开槽预埋，只需要在对应安装位置打孔固定即可，对安装面的平整度要求不高，即使是方管焊接的框架门扇，也能通过调整固定座的安装位置顺利完成装配。

　　结构细节上，插杆的插入端做了小角度的倒角导向，即使门扇与门框之间存在少量安装错位，插杆也能顺着倒角顺利插入门框侧的固定座孔位，不需要精确对齐就能完成锁闭动作，降低了现场安装的对位精度要求；所有钣金构件的边缘都做了去毛刺处理，不会出现锐边割手的问题，装配后各个活动部件之间没有多余的松动旷量，长期反复开合使用后也不会出现构件松动脱落的情况。做三维建模时，各个钣金件的折弯系数都按照常规不锈钢板材的加工参数设置，展开下料图可以直接导入激光切割设备加工，不需要二次调整尺寸，装配关系中所有配合面都预留了合理的装配公差，按照图纸加工的构件可以顺利完成装配，不需要额外的锉修调整。
