小型滑移轮式装载作业机械结构设计

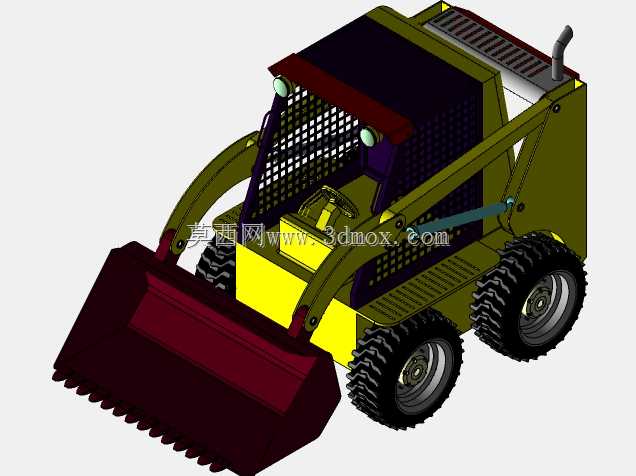

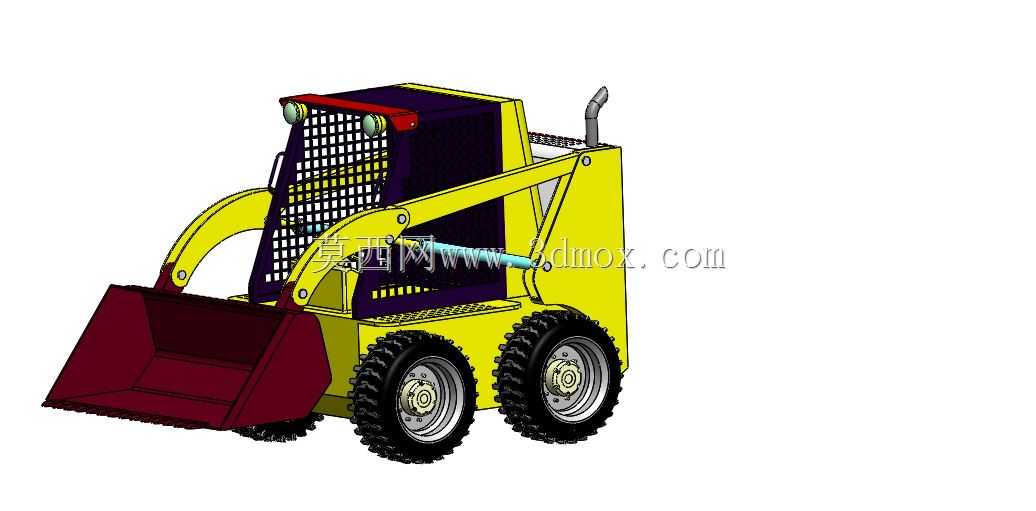

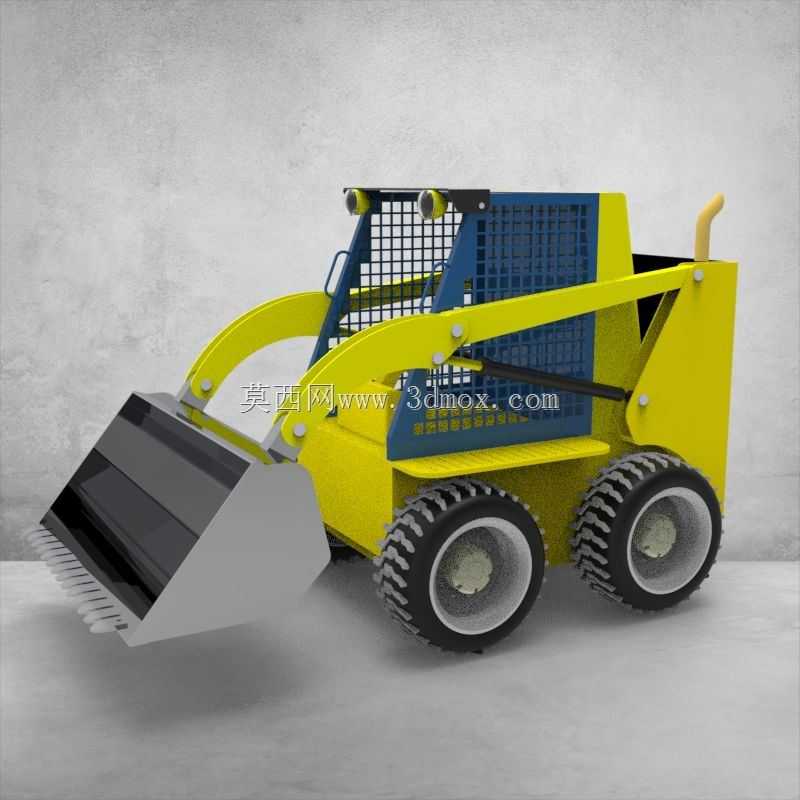

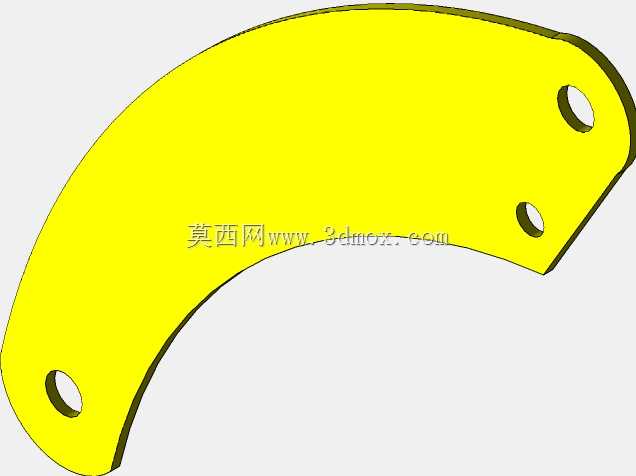

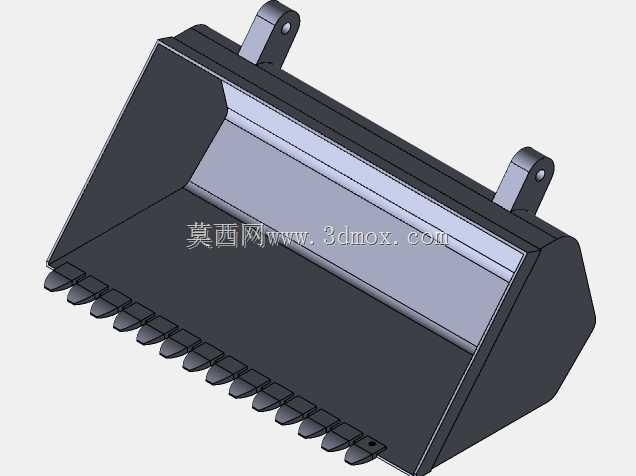

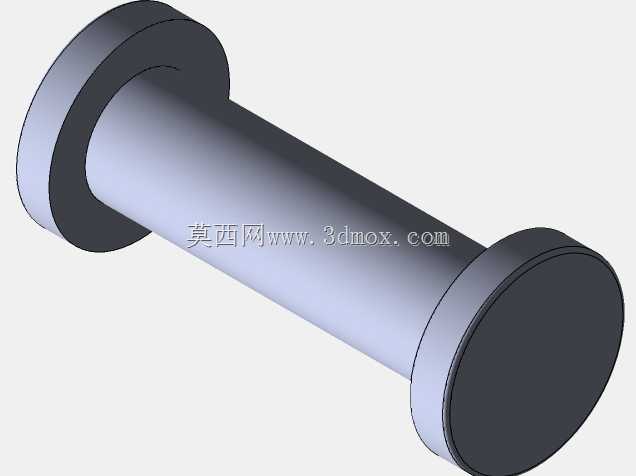

　　这款小型轮式滑移装载机的三维结构设计，核心围绕狭小作业空间的灵活作业需求展开，区别于大中型装载设备的大转场作业定位，其整机布局紧凑，四轮采用短轴距排布，转向半径控制在极小范围内，可在巷道、厂房内部、园林窄区、市政抢修点位等常规装载机无法进入的区域完成作业。从结构布局来看，作业端前置的铲斗采用耐磨板材构型，斗容适配小体量物料转运需求，斗刃做了加厚处理，可应对砂石、渣土、园林腐殖土、建筑散料、养殖垫料等多种物料的铲装、转运、堆垛作业，动臂采用双侧对称铰接布局，举升铰点位置经过受力优化，在额定举升高度下可保持足够的结构刚度，避免偏载情况下的臂架形变，动臂与车架的铰接点配置了自润滑衬套的安装位，可降低后期运维的润滑维护频次。

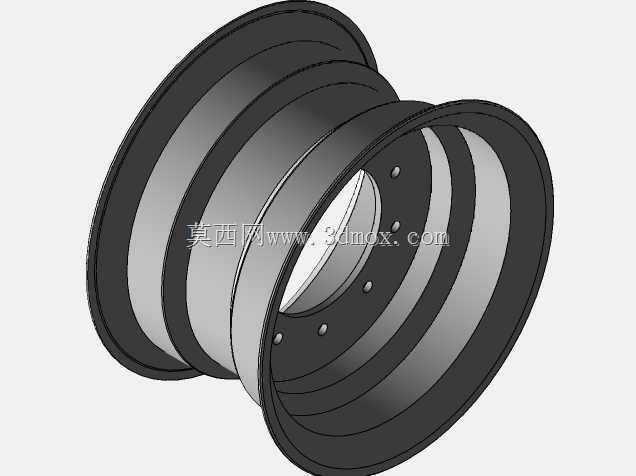

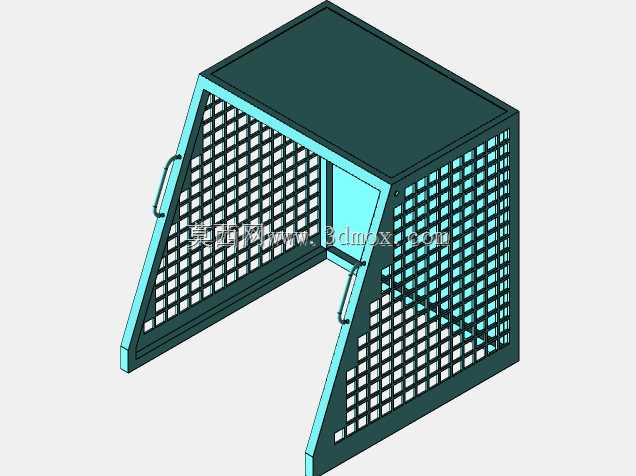

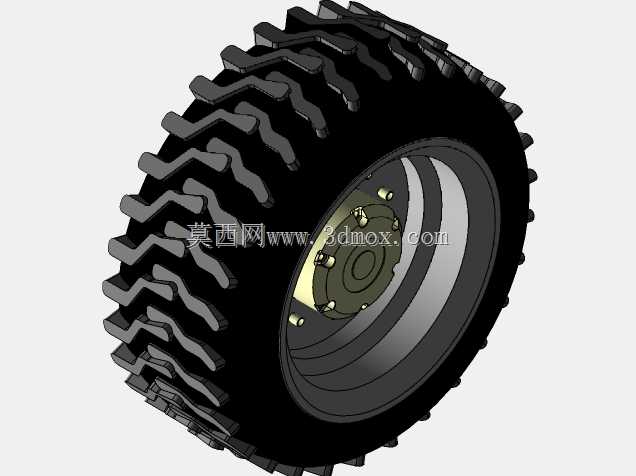

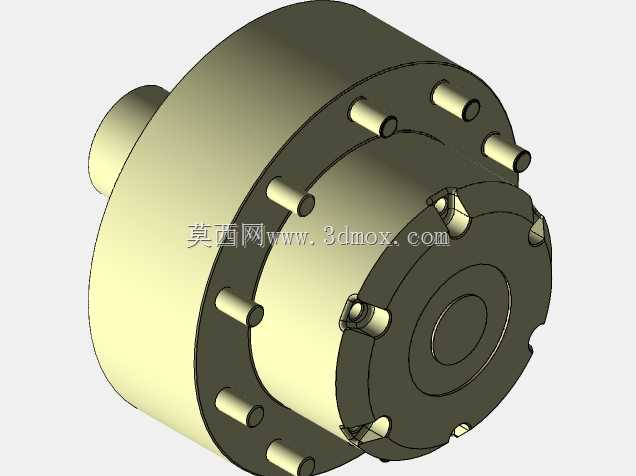

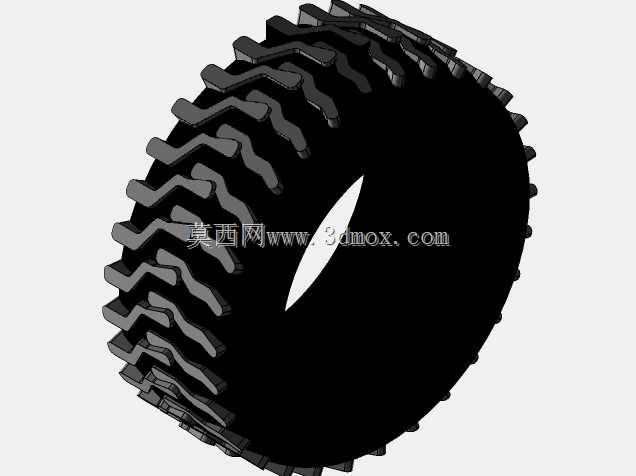

　　动力舱后置的布局平衡了前端铲装作业的整机配重，避免满载举升时出现翘头失稳的问题，排气尾管向上引出的结构避免作业扬尘进入排气系统，驾驶室采用防落物网格防护结构，框架式的驾驶室边框可在上方坠物、侧向剐蹭时为操作人员提供足够的防护空间，操作机构的排布贴合人机工程，操纵杆件的布置位置在操作人员坐姿手臂的舒适操作范围内，减少长时间作业的操作疲劳。行走系统采用大花纹越野轮胎配置，胎面的深沟槽设计可在泥泞、碎石、松软土路等非硬化路面提供足够的抓地力，轮边的安装法兰与驱动桥的输出端直接对接，传动路径短，动力传递效率高，滑移转向的结构逻辑通过两侧车轮的差速甚至反向转动实现，无需额外的转向桥结构，进一步压缩了整机的横向尺寸，适配狭窄通道的通行需求。

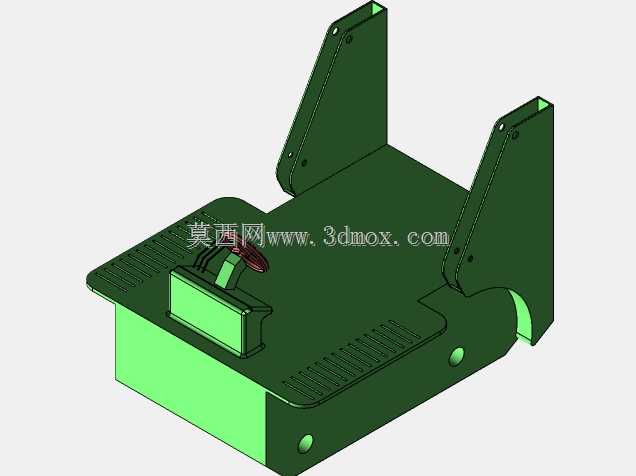

　　整机的外形尺寸边界经过严格控制，宽度适配常规厂区人行通道、园林步道的通行宽度，高度可满足常规厂房门、地下车库入口的通行限高要求，无需拆解即可完成多数狭小场景的转场入场。从设计逻辑上，所有结构件的安装基准都围绕主车架的焊接基准面展开，动臂铰接点、驱动桥安装位、驾驶室固定点、动力系统安装座的位置度公差在建模阶段就做了明确约束，可直接对接后续的工程图输出、钣金件下料、焊接工装定位的需求，液压管路的排布沿着臂架内侧与车架侧边走线，预留了足够的弯折半径，避免臂架举升落回过程中出现管路挤压、弯折磨损的问题，液压油缸的铰接点位置匹配举升、收斗的动作行程，在铲斗收斗极限位置不会出现机构干涉，举升到最高卸料位置时的铲斗倾角可保证物料顺利卸出，不会出现斗内残留物料的问题。

　　这款设备除了标配的铲斗作业属具，前端的快换接口预留了通用属具的安装尺寸，可适配破碎锤、货叉、扫路刷、抓斗等多种作业属具，切换属具后可完成破碎、货运转运、路面清扫、散料抓取等多种作业，拓展了单台设备的作业场景覆盖能力，适合小型工程队、市政养护单位、园林运维团队、厂区后勤部门等多场景的作业需求，建模过程中所有配合面的间隙都按照实际装配公差做了预留，运动部件的干涉检查覆盖了全行程动作范围，不存在结构运动卡滞的设计缺陷，可直接作为结构优化、样机试制、教学演示的三维结构参考。
