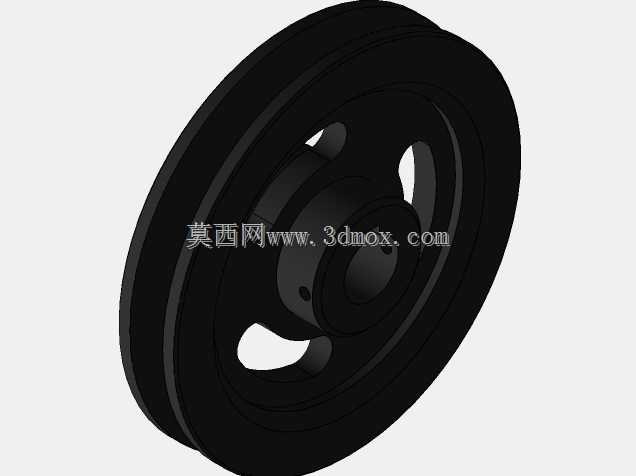

160mm直径5V型槽传动滑轮结构

　　在工业带传动系统的选型与结构设计环节，V型槽滑轮是适配三角带实现动力传递的核心基础部件，这款直径160mm的5V规格滑轮，主要面向中小功率的动力传输场景，常见于机床辅机传动、轻工输送线驱动、小型风机设备、农用机械动力输出等需要稳定带传动的工况中，用来衔接电机输出端与从动负载端，通过带与轮槽的摩擦力实现扭矩的平稳传递，同时具备一定的缓冲吸振能力，可降低传动链路的冲击载荷对核心动力部件的损伤。

　　从实际功能特性来看，这款5V滑轮严格匹配对应规格的V带截面尺寸，轮槽的角度、槽深、槽面粗糙度都经过适配性设计，能保证V带嵌入后接触面积充足，避免传动过程中出现打滑、跳带的问题；轮体采用辐板式镂空结构，相比实心轮体大幅降低了自身转动惯量，在启停频繁的传动工况下，可以减少动力损耗，同时镂空结构也能在轮体高速旋转时形成一定的空气导流效果，降低带与轮槽摩擦生热带来的温升，延缓橡胶V带的老化速度，延长传动组件的维护周期。轮毂位置设计有同轴的安装定位孔与锁紧结构位，可直接适配对应直径的传动轴，通过键连接实现周向固定，搭配轴端挡圈即可完成轴向限位，安装过程不需要额外定制复杂的转接件，适配常规的机械装配流程。

　　在设计思路层面，这款滑轮的结构完全围绕带传动的实际受力特点展开：轮缘部分做了加厚处理，因为带传动的张紧力会持续作用在轮槽侧壁，足够的壁厚可以避免长期受力后出现轮槽变形、张紧力失效的问题；辐板与轮缘、轮毂的衔接位置都做了圆弧过渡处理，消除了直角结构带来的应力集中问题，即使在短时过载的工况下，也不会出现辐板断裂的失效情况；轮体的同轴度公差控制在传动件的标准范围内，高速旋转时的动平衡表现稳定，不会因为轮体偏摆带来额外的振动，避免影响整条传动链路的运行精度。

　　从安装边界与尺寸适配来看，这款滑轮的基准直径为160mm，对应的传动比计算可以直接按照带轮的基准直径公式核算，不需要做额外的尺寸修正；轮体的轴向宽度根据5V带的安装需求预留了足够的空间，单槽设计适配单根V带的传动场景，安装时需要保证主动轮与从动轮的轮槽处于同一平面，平面度误差控制在允许范围内即可避免V带的偏磨问题；轮毂的轴向长度匹配常规传动轴的安装尺寸，不会出现轮毂过短导致的固定不稳，或是过长导致的装配干涉问题；轮体的外圆边缘做了小倒角处理，安装V带时不需要刻意撬动带体即可顺利套入轮槽，降低现场装配的操作难度。

　　在实际工程应用中，这类规格的V型滑轮往往不需要做额外的定制修改，即可适配多数常规的中小功率传动场景，设计建模时完整还原了轮槽的细节尺寸、辐板的镂空结构、轮毂的安装位特征，结构工程师在做整机传动系统设计时，可以直接调用该模型完成装配干涉校验、传动链路的运动仿真，提前核对安装空间是否匹配，避免实际加工装配时出现尺寸不匹配、结构干涉的问题。不同于非标定制的异形传动轮，这款标准规格的5V滑轮的结构参数完全贴合通用传动件的设计规范，对应的加工工艺也十分成熟，采用铸铁铸造后再进行机加工即可完成生产，加工成本低，配件替换性强，在常规工业传动场景中的适用性非常广。
