户内壁挂式钣金配电箱结构设计

　　日常做低压配电配套项目时，这类壁挂式配电箱是终端配电环节最常用的单元，不管是小型加工车间的工位配电、商业门店的回路分控，还是民用建筑公共区域的照明配电，都能见到这类箱体的应用。不同于落地式配电柜需要预留专门的设备安装空间，这类壁挂箱体直接依托墙面固定，能最大程度节省狭小区域的安装占地，尤其适合层高有限、设备排布紧凑的配电场景。

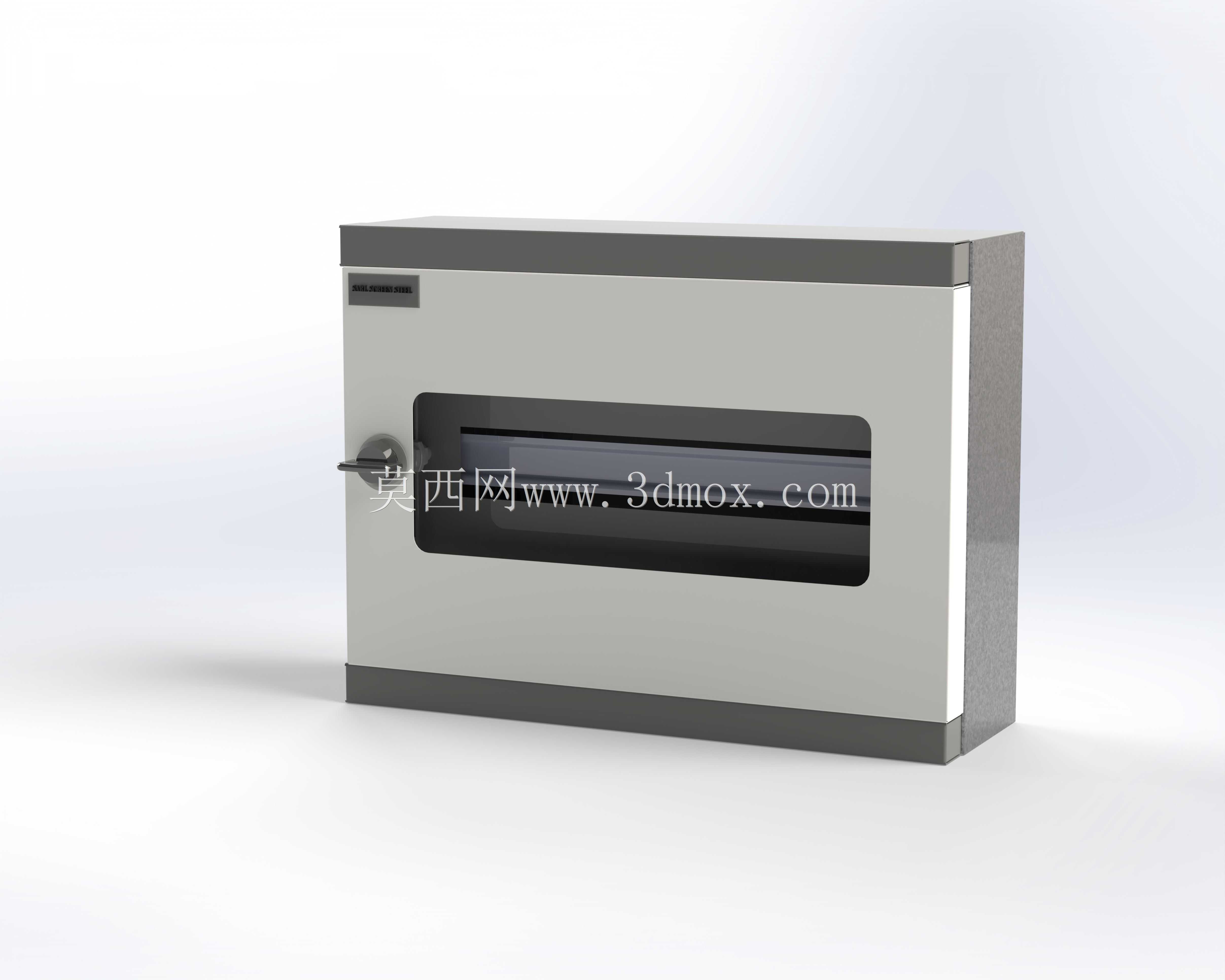

　　从实际使用需求出发，这款箱体采用冷轧钢板弯折成型的钣金结构，整体做了封闭式的壳体设计，正面预留了透明观察窗，日常巡检时不用开启箱门就能直接观察内部断路器的分合状态，减少不必要的开箱操作，也能避免非运维人员随意触碰内部带电部件。箱门侧边设置了带锁止结构的手柄，关闭后能实现可靠的锁闭，配合箱体边缘的折边防水结构，能满足普通室内环境的防尘防护要求，避免日常积灰、零星溅水侵入箱体内部影响电气元件运行。

　　设计这款箱体的三维结构时，首先要考虑的是内部元件的安装兼容性，箱体内预留了标准的导轨安装位，能适配市面上主流规格的微型断路器、漏电保护装置，安装孔位按照通用电气安装模数做了预留，不需要现场二次打孔就能完成元件排布。箱体的进出线孔预设在壳体的上下两端，开孔位置做了翻边处理，穿线时不会划伤线缆绝缘层，同时预留了足够的走线空间，方便施工时整理线束，避免线缆过度弯折影响使用寿命。

　　安装边界方面，这款箱体的背部预留了四个壁挂固定孔位，孔位间距匹配常规的墙面膨胀螺栓安装尺寸，安装时只需要在墙面打好对应位置的固定点，就能直接将箱体挂装固定，不需要额外的安装支架。箱体的深度控制在合理范围内，挂装后不会过度突出墙面，避免过往人员磕碰，同时内部预留的接线空间足够容纳多回路的线缆端头，不会出现接线时内部空间局促、线缆挤压的问题。

　　结构细节上，箱体的所有钣金弯折处都做了圆角过渡处理，没有尖锐的毛边棱角，不管是生产加工时的钣金折弯工序，还是现场安装接线时的操作，都能避免划伤施工人员。箱门和箱体之间采用隐藏式铰链连接，开关门时不会出现卡顿，铰链的承重能力足够支撑箱门长期开关不会出现下垂变形，观察窗采用耐冲击的透明材质，固定在箱门的预留槽内，不会因为日常擦拭、轻微碰撞出现脱落碎裂的情况。

　　在实际配电系统里，这类箱体承担着末端回路的过载保护、短路保护以及分合控制作用，每一个回路的通断都能通过箱门的观察窗直观确认，运维人员排查故障时能快速定位问题回路，不需要逐个开箱检查。箱体的表面做了静电喷塑处理，涂层均匀附着力强，长期在室内环境使用不会出现掉漆锈蚀的情况，能适配多数常规室内安装场景的使用需求，不管是干燥的普通办公环境，还是存在轻微潮气的车间辅助区域，都能保持稳定的结构强度和防护性能。
