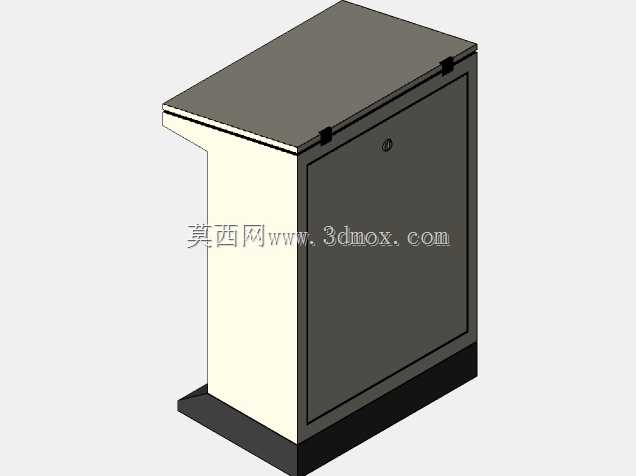

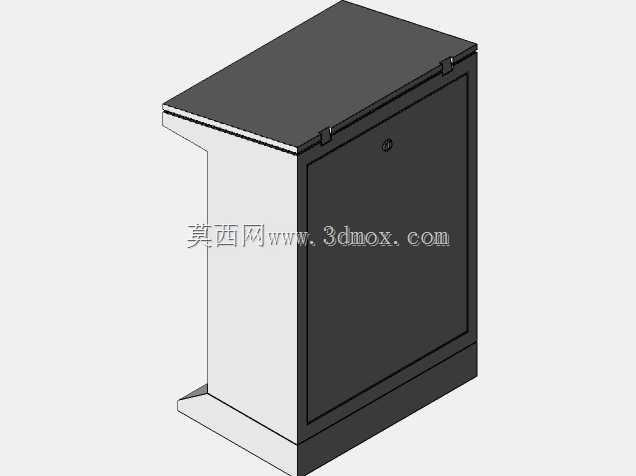

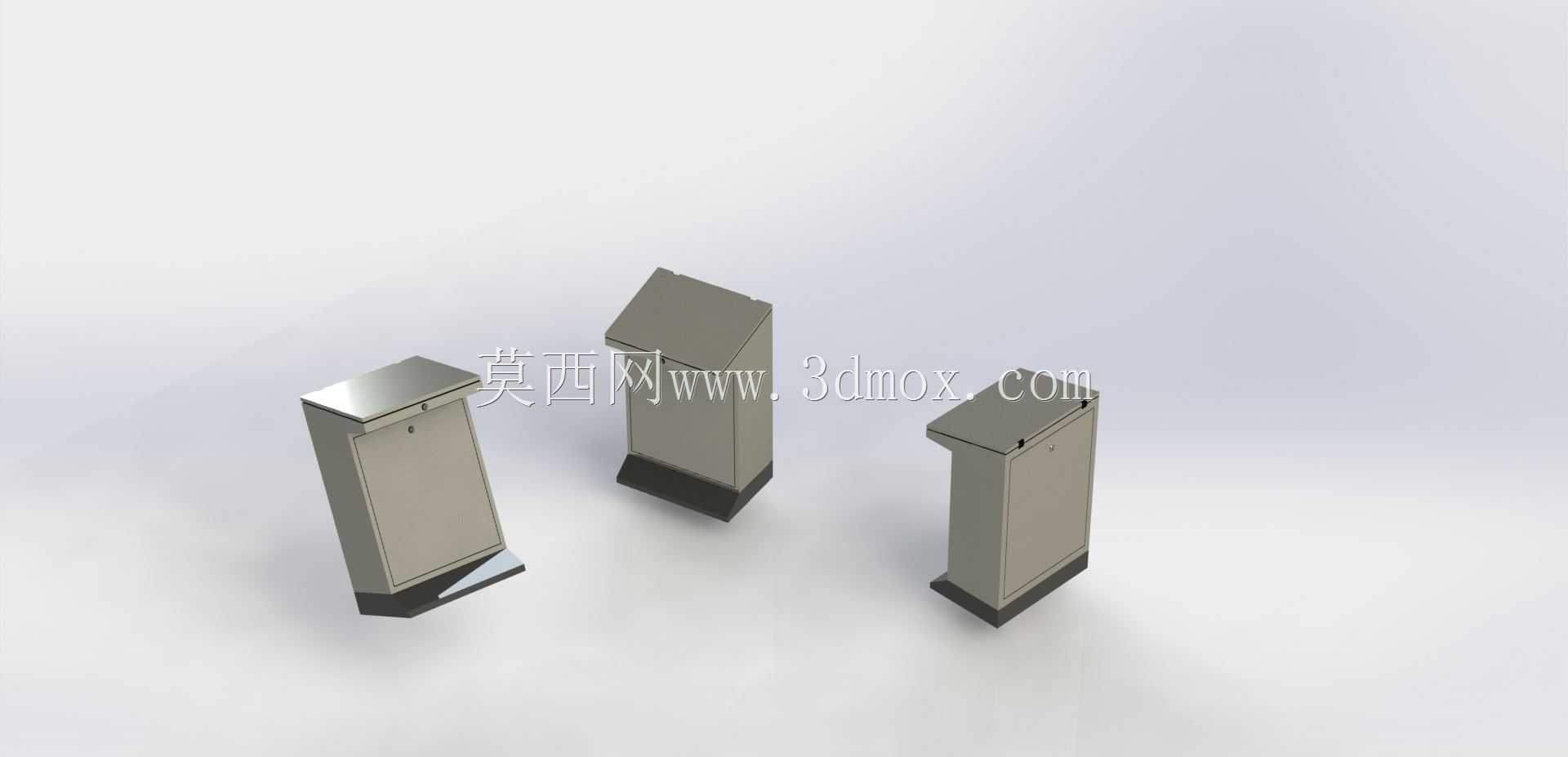

工业立式操作控制台三维结构设计

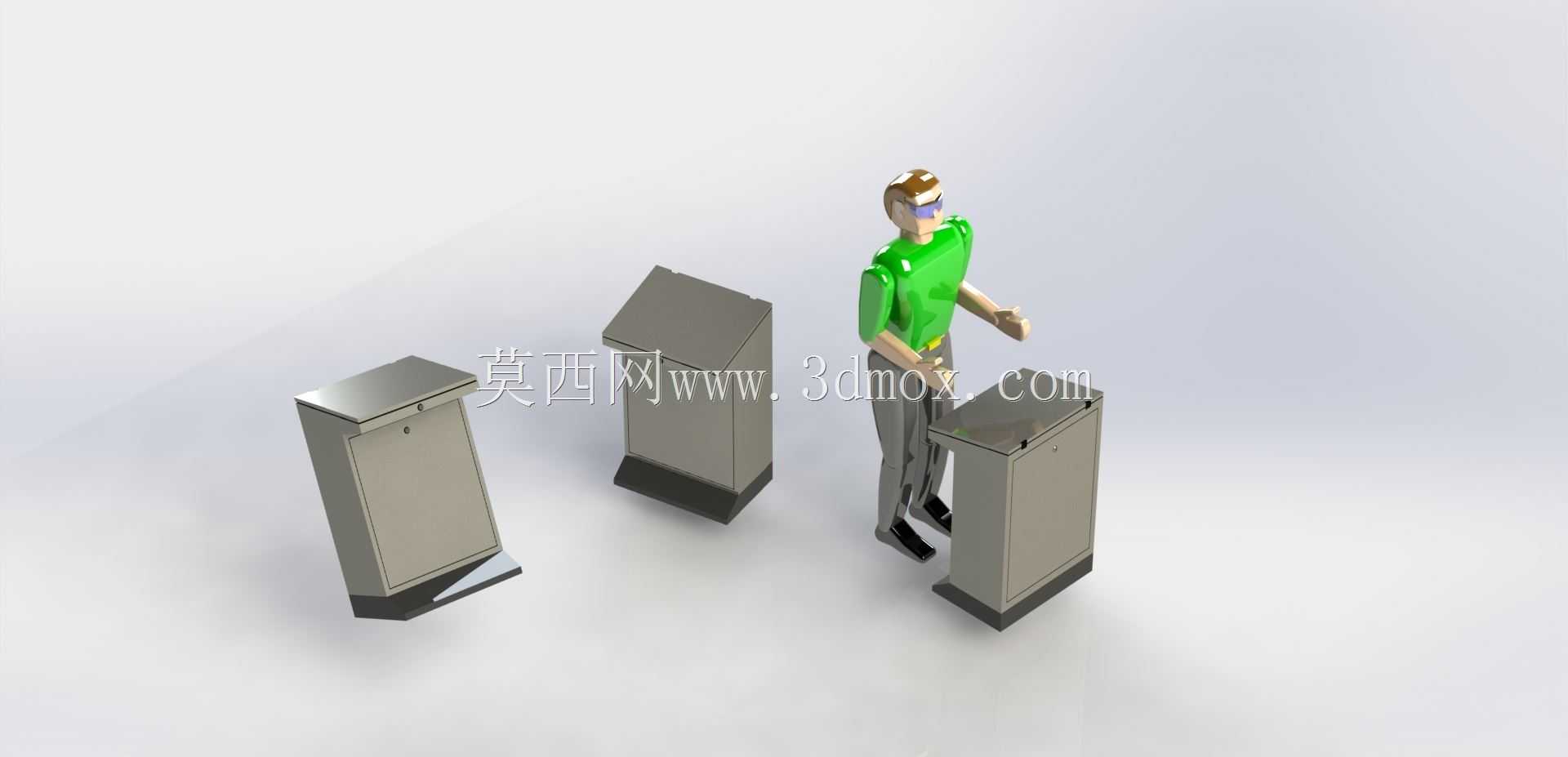

　　这套立式操作控制台的三维结构，核心面向车间生产工位、设备旁侧操控点位、小型自动化产线终端的人机交互场景设计，区别于大型集控室的拼接式操控台，单台独立落地的结构更适配分散式的设备操控需求，比如单台加工设备的参数设置终端、车间出入口的闸机管控点位、小型检测设备的操作工位都能直接适配，不需要额外搭建安装台架，落地即可完成部署。从实际使用逻辑出发，设计时优先考虑了操作人员站立作业的人机工程边界，整体高度控制在适配160cm-185cm身高人群的操作区间，操作台面的倾斜角度做了12度的内倾处理，避免站立操作时手腕长期悬空造成的疲劳，台面上预留的安装位可以适配触控屏、物理按钮组、急停开关、刷卡模块等常用操控元件，不需要额外开孔改造，柜体内部预留了三层导轨安装位，可以放置PLC模块、开关电源、接线端子排等电气元件，背部采用可拆卸的门板设计，日常检修接线时不需要挪动柜体，直接打开后门就能完成内部元件的维护更换。外形尺寸上严格遵循现场安装的边界要求，整体宽度控制在600mm，深度450mm，高度960mm，这个尺寸参数是经过多场景验证的：宽度600mm刚好可以嵌入车间现有设备之间的预留空隙，不会占用过多的通道空间，450mm的深度既保证了内部电气元件的安装散热空间，又不会因为柜体过深导致操作人员需要探身才能触碰台面元件，960mm的台面高度刚好对应站立时人手臂自然下垂的肘部高度，操作时手臂可以自然搭在台沿，降低长时间操作的疲劳感。

　　柜体底部设计了10mm高的可调支撑脚，一方面可以适配车间地面不平整的安装场景，通过调节支撑脚高度保证柜体水平，避免台面倾斜导致的元件滑落，另一方面支撑脚抬升的间隙可以让柜体底部的通风槽完成空气对流，带走内部电气元件运行产生的热量，不需要额外加装散热风扇就能满足常规工况的散热需求。柜体的外壳采用1.5mm厚的冷轧钢板折弯成型，所有折弯处都做了R3的圆角处理，避免尖锐边角造成的人员磕碰，门板和柜体的接缝处做了内嵌式的密封胶条，可以达到IP54的防护等级，适配车间多粉尘、偶尔有切削液飞溅的使用场景，不会因为粉尘进入柜体内部造成电气元件接触不良。

　　从结构设计的细节来看，台面和柜体主体采用分体式组装结构，运输时可以将台面和柜体拆分打包，降低运输过程中的磕碰损坏概率，现场安装时只需要通过四颗M6的内六角螺丝就能完成台面和柜体的固定，不需要复杂的组装工具，单人即可完成安装作业。柜体侧面预留了两个直径25mm的穿线孔，穿线孔配备了橡胶护圈，既可以保护进出线缆的外皮不被钢板割伤，又可以根据现场布线需求选择左侧或者右侧穿线，适配不同的走线方向。考虑到部分场景需要将柜体固定在地面防止倾倒，柜体底部的四个角预留了膨胀螺栓安装孔，在有振动的设备旁安装时，可以通过膨胀螺栓将柜体牢牢固定在地面，避免人员倚靠或者意外碰撞导致柜体倾倒。

　　这套结构在建模时完全按照实际钣金加工的工艺要求做了工艺缺口、折弯止裂槽的设计，所有的孔位都预留了足够的安装间隙，不存在干涉问题，拿到模型后可以直接导出钣金展开图用于生产加工，不需要再做结构调整。针对不同的使用场景，柜体的门板可以根据需求选择带锁或者不带锁的版本，带锁版本可以避免非授权人员随意操作设备，适用于管控类的设备点位，不带锁版本则适用于需要频繁操作的工位，减少开关门锁的步骤。台面的边缘做了5mm高的挡边设计，可以防止放置在台面上的笔、操作手册、小型工具滑落，细节处贴合实际车间的使用习惯。
