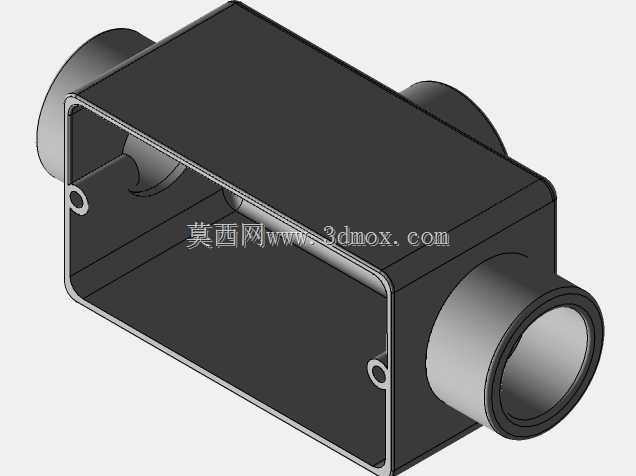

TB型3/4螺纹铝合金穿线盒结构设计

　　这款TB型螺纹接口铝合金穿线盒，主要应用在工业电气布线、仪表管路敷设、低压配电线路转接场景中，在化工厂区、户外设备集群、机床电气改造项目里十分常见，核心作用是为线缆穿管敷设提供转角、分线、检修的中转空间，同时兼顾壳体防护与管路连接的刚性需求。从实际使用场景来看，这类穿线盒往往安装在管线需要多方向转接的位置，比如设备侧壁的线缆引出端、桥架与硬管衔接的节点、户外露天布线的转角处，铝合金材质的壳体相比传统铸铁件重量更轻，抗锈蚀能力更强，适配潮湿、有轻度腐蚀的工业环境，不需要额外做镀锌防腐处理就能满足长期户外使用的要求。

　　产品的接口采用3/4规格标准管螺纹，和同规格的镀锌穿线管、防爆挠性管可以直接旋合装配，不需要额外加工转接头，螺纹配合的密封面可以配合生料带或者密封胶实现IP54以上的防护等级，避免粉尘、水汽顺着管路间隙进入盒内侵蚀线缆接头。壳体采用长方体空腔结构，内部预留的空间足够容纳3-4根6平方毫米线缆的对接接头，不会出现线缆弯折半径不足、接头挤压绝缘层的问题，盒体开口边缘设计有一圈定位凸台，配套的端盖可以通过侧边的安装孔用螺丝锁紧，凸台结构能让端盖和盒体贴合更紧密，避免长期使用后盖板变形出现缝隙。

　　从设计思路上看，这款产品优先考虑了现场安装的便捷性，三个方向的外螺纹接口呈正交分布，分别对应水平直通、垂直转角的布线需求，现场施工时不需要额外切割管路调整角度，直接根据走线方向选择对应接口接入即可，壳体上预留的安装耳孔带有沉台，安装时螺丝头可以完全沉入沉台内，不会突出盒体表面，避免后续布线时螺丝刮破线缆绝缘层。关于安装边界的尺寸控制，接口的中心高度和盒体底面保持固定距离，在成排布置穿线盒时可以保证管路处于同一水平高度，不会出现高低错位导致的管路应力集中，盒体的壁厚控制在2.5毫米左右，既保证了壳体的抗冲击强度，在受到外力碰撞时不会出现开裂变形，又不会因为壁厚过大造成材料浪费、整体重量超标。实际选型过程中需要注意，这款穿线盒的螺纹为圆柱管螺纹，和锥管螺纹的管路配合时需要额外增加密封垫圈，避免配合间隙过大导致防护失效，盒体内部的空腔没有设置隔断，在做强弱电分线敷设时需要自行增加绝缘隔板，满足不同电压等级线缆的隔离要求。壳体的边角位置做了R2的圆角过渡，没有尖锐的毛刺棱角，现场安装施工时不会划伤操作人员的手部，也不会在穿线时刮破线缆的外护套。三个接口的同轴度公差控制在0.1毫米以内，和管路对接时不会出现别劲的情况，长时间使用后不会因为管路应力导致接口处出现裂纹。

　　和市面上同类的塑料穿线盒相比，铝合金材质的壳体抗老化能力更强，在户外紫外线照射、高低温交替的环境下不会出现脆化开裂的问题，使用寿命可以达到塑料壳体的3倍以上，在有机械碰撞风险的设备周边布线时，金属壳体的抗冲击能力也更有优势，不会因为工具磕碰、物料剐蹭导致壳体破损露出内部线缆。在进行三维建模时，这款产品的结构重点在于螺纹接口的参数匹配、安装孔的位置度控制、空腔和壁厚的均匀性处理，建模过程中需要预留足够的拔模斜度，满足压铸生产的工艺要求，壳体的外表面不需要做复杂的造型处理，平整的表面更方便后期做喷塑、阳极氧化等表面处理，也方便现场安装时粘贴线缆标识。
