可调式活动扳手五金工具结构

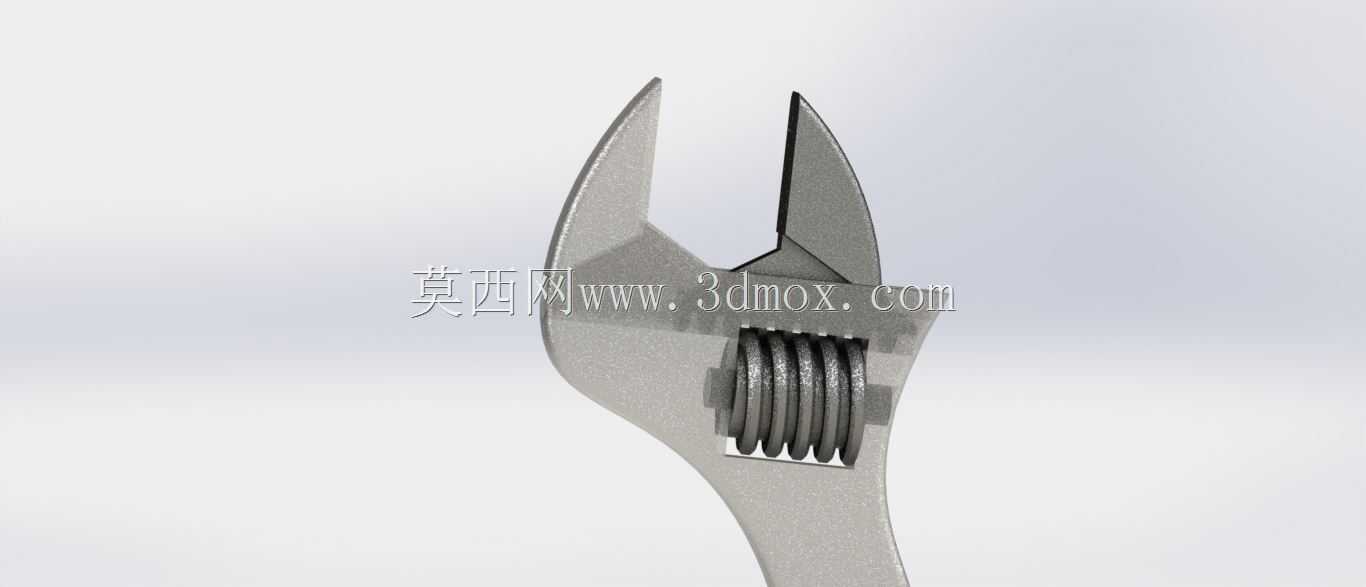

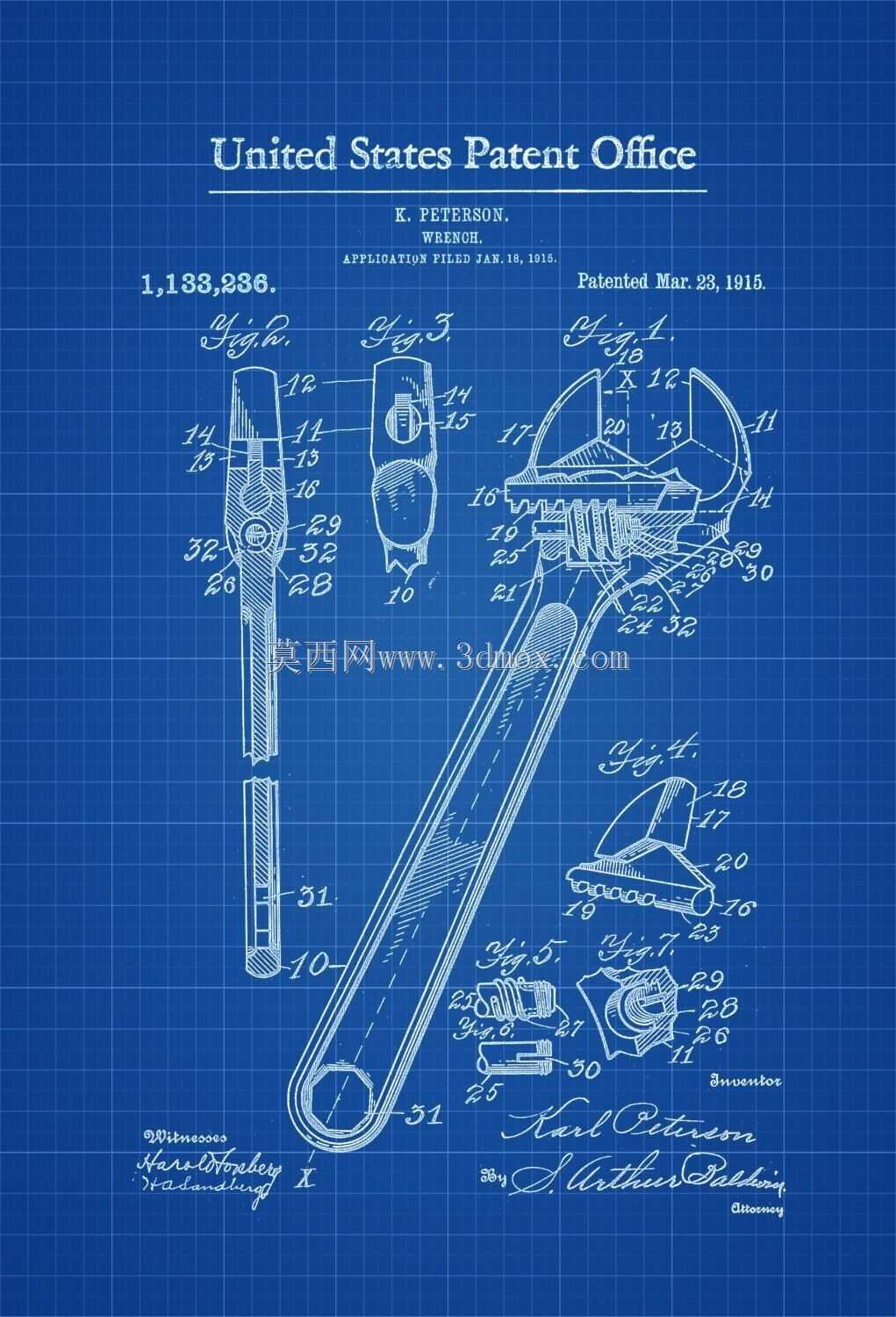

　　在设备维保、装配调试、管线施工等各类现场作业场景里，活动扳手是一线作业人员随身配备的基础夹持类工具，不同于固定开口的呆扳手，这类工具可通过调节机构适配一定尺寸区间内的螺栓、螺母等紧固件，无需频繁更换对应规格的扳手，能有效减少作业时的工具携带量，提升零散作业、突发维保场景下的操作效率。这款可调活动扳手的设计参考了经典活动扳手的成熟结构逻辑，整体分为固定钳体、活动钳口、调节蜗杆、握持手柄几个核心部分，固定钳体与手柄为一体化结构，保证整体受力时的结构强度，活动钳口嵌装在固定钳体的导向槽内，与调节蜗杆的齿槽啮合，转动蜗杆时即可带动活动钳口沿导向槽平稳滑移，实现开口尺寸的连续调节，调节过程无卡滞，调节到位后钳口与固定颚部保持平行，夹持紧固件时受力均匀，不会出现偏斜打滑的情况。

　　从结构设计细节来看，钳口的工作端面做了适配六角紧固件的平面设计，咬合时能与紧固件的两个侧面完全贴合，避免点接触造成的棱角磨损，不管是外六角螺栓、螺母，还是小尺寸的管类零件、异形紧固件，都能通过调整开口尺寸实现稳定夹持。调节蜗杆的齿形采用梯形齿设计，与活动钳口背部的齿条啮合间隙控制在合理范围，既保证调节时的顺滑度，又能在承受大扭矩时不会出现跳齿、钳口回缩的问题，蜗杆两端的限位结构可以限制活动钳口的最大、最小开口行程，避免调节超程造成零件脱落。

　　手柄部分的外形根据人手握持的施力习惯做了弧度优化，表面无尖锐棱角，施力时手掌受力分布均匀，长时间作业不会出现明显的硌手感，手柄与钳体的过渡区域做了加强筋结构，在承受大扭矩扳动时，应力不会集中在过渡位置造成断裂。从实际使用的边界尺寸来看，这款扳手的整体长度适配日常维保的常用施力需求，最大开口尺寸覆盖常规M6到M24规格的外六角紧固件，能满足大部分民用维修、设备装配、水电施工场景的使用需求，整体外形轮廓没有突出的尖锐结构，放入工具包携带时不会刮损其他工具或包体。在建模过程中，需要重点关注活动钳口与固定钳体导向槽的配合公差，蜗杆与齿条的啮合间隙，这些配合尺寸直接影响扳手调节的顺滑度和夹持稳定性，导向槽的平行度公差需要控制在合理范围，否则活动钳口滑移时会出现卡顿，甚至夹持时钳口偏斜，造成紧固件棱角磨损。钳口的咬合面平面度也需要严格控制，保证与紧固件侧面的贴合面积，减少应力集中造成的零件损伤。另外，蜗杆的安装轴孔与固定钳体的同轴度也会影响调节手感，建模时需要预留合理的转动间隙，保证蜗杆转动灵活无卡滞。

　　这类活动扳手的应用场景覆盖范围极广，从家用水电维修、自行车装配调试，到工厂设备日常维保、生产线装配工位，再到户外管线施工、设备应急抢修，都能看到这类工具的使用，相比固定规格的扳手组，它的通用性更强，尤其是在作业空间受限、无法携带全套扳手的场景下，一把活动扳手就能处理多种规格的紧固件拆装需求。设计时也充分考虑了不同作业场景的受力需求，整体结构采用高强度金属材质的等比例建模还原，各零件的壁厚、加强结构都按照实际受力工况做了对应设计，扳动时的受力路径从钳口咬合位置沿钳体传递到手柄，应力分布均匀，不会出现局部应力过大造成的结构失效。钳口的开口调节范围经过合理匹配，既保证了足够的夹持尺寸覆盖，又不会因为开口过大造成钳体结构强度下降，调节刻度虽然没有在外观上做标识，但实际调节时的蜗杆转动圈数与开口尺寸的对应关系符合常规使用习惯，作业人员可以根据紧固件尺寸快速调整到合适的开口宽度，无需反复比对。
