星型布局航空用径向活塞动力装置结构

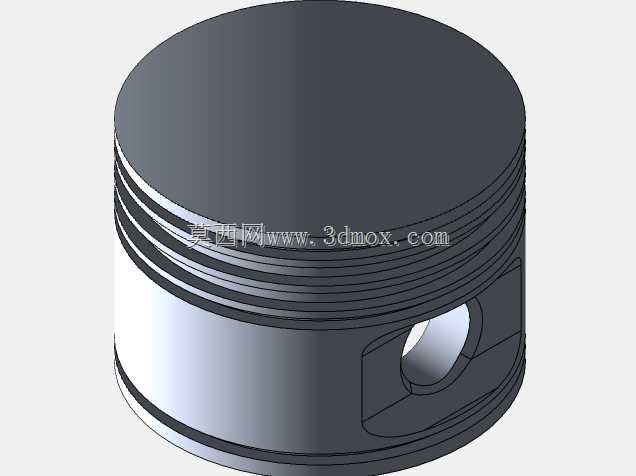

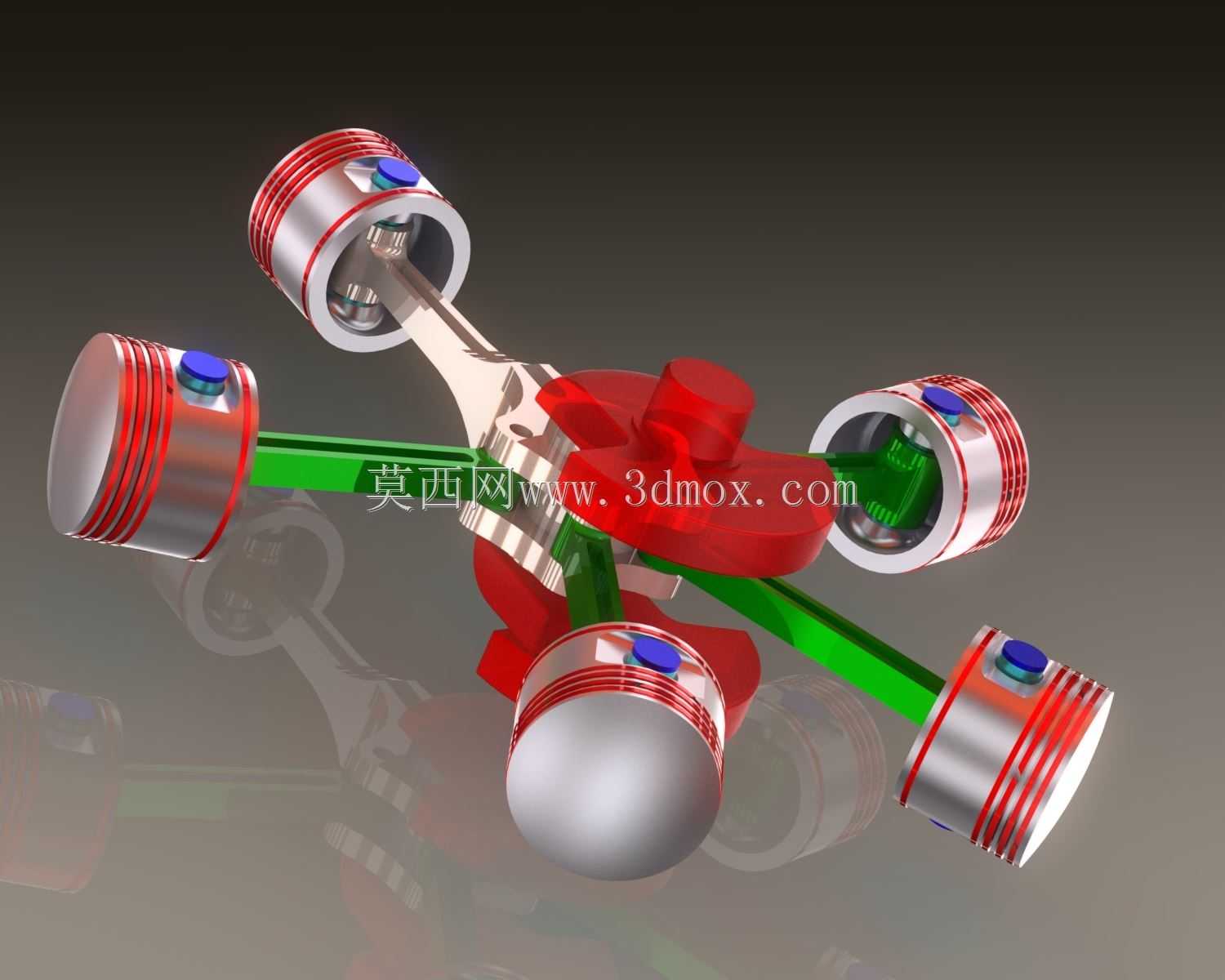

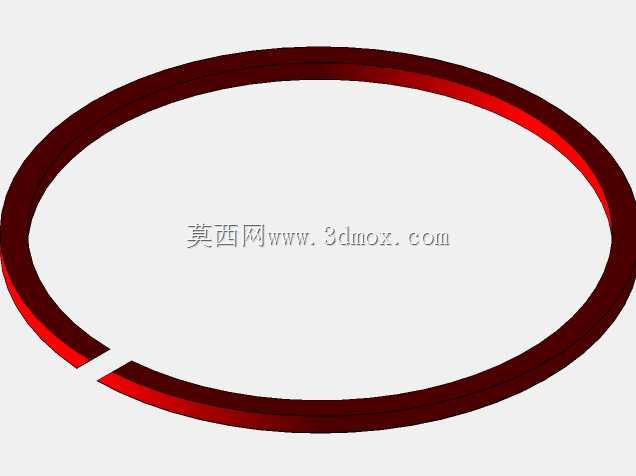

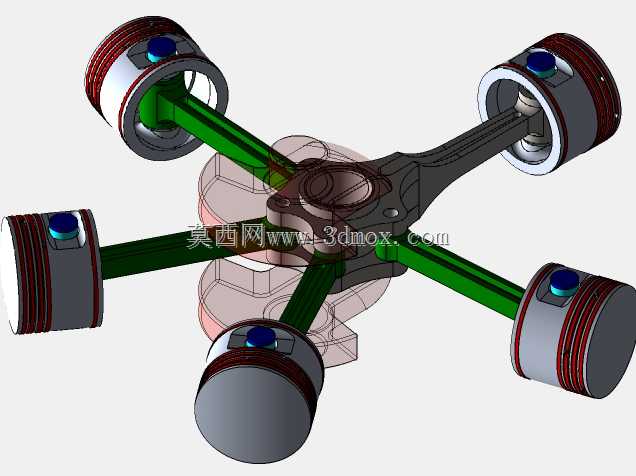

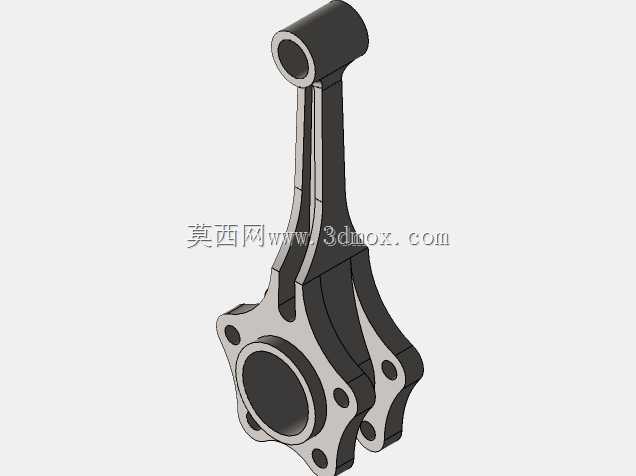

这类径向布置的活塞动力结构，最早是为航空场景的轻量化动力需求开发的，相比直列、V型排布的活塞动力结构，它能在更小的整机轮廓下实现更大的排量输出，同时曲轴长度更短，整机刚性更好，抗扭表现更适配早期螺旋桨飞机的动力输出特性。从结构设计逻辑来看，多组活塞围绕中心曲轴呈圆周等角度排布，每一组活塞都通过独立的连杆与中心曲柄销连接，这种排布方式能让各缸的做功冲程均匀错开，曲轴运转时的动平衡更容易调校，不需要额外加装大尺寸的平衡轴就能获得平顺的动力输出，有效降低了整机的自重。在实际应用场景中，这类结构除了轻型通航飞机的动力配置外，也会被改装应用到小型固定翼无人机、轻型竞速摩托、定制化改装特种车辆的动力单元上，部分小型固定式发电机组也会采用这类结构，利用其紧凑的外形减少安装空间占用。从安装边界来看，这类径向动力结构的整机轮廓呈正圆柱形态，安装时的径向预留间隙需要覆盖活塞往复运动的最大行程，避免活塞运动到下止点时与周边安装附件发生干涉，轴向尺寸则远小于同排量的直列多缸结构，对于轴向安装空间受限的动力舱布局非常友好。设计过程中需要重点关注连杆与中心曲柄的连接结构，多根连杆共用同一曲柄销的布局，对销部的润滑、耐磨性能要求极高，油路设计需要保证高转速工况下各连杆轴瓦都能获得足够的润滑油供给，避免出现干磨烧蚀的故障。活塞部分采用了轻量化的铝合金材质设计，活塞环的排布兼顾了气密性与低摩擦阻力，缸体的散热鳍片结构围绕缸套圆周布置，适配风冷散热的需求，不需要额外布置复杂的水冷管路，进一步降低了整机的结构复杂度与自重。中心的曲轴采用整体锻造结构，曲柄部分的配重经过精准调校，抵消活塞往复运动产生的惯性力，保证高转速运转时的整机振动控制在合理范围内。连接活塞与曲轴的连杆采用工字型截面设计，在保证结构强度的前提下尽可能降低连杆自身重量，减少往复运动的惯性负载，提升动力响应速度。
