深井排水管路带截止阀装配结构设计

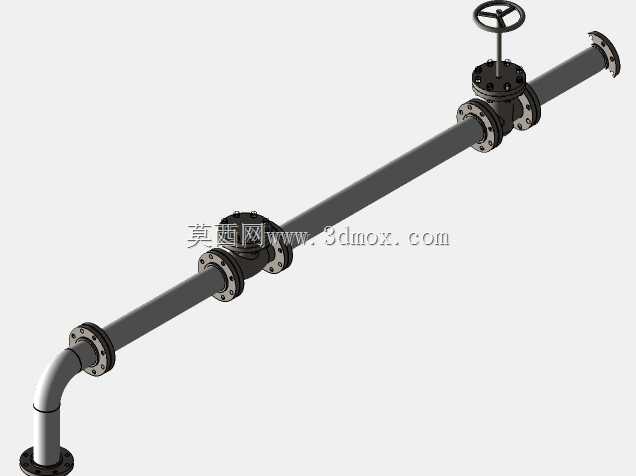

　　这套管路装配结构主要面向地下深井取水、矿山井下疏干排水这类需要垂直转水平输送流体的作业场景，在实际工程里，这类管路往往要承担深井内地下水提升至地面中转环节的通断控制功能，避免停泵时管内流体倒灌，同时也能在管路检修阶段实现可靠截流，保障作业安全。从结构组成来看，整套组件包含90度弯管段、两段水平直管、带手轮操作机构的法兰连接截止阀，以及管段两端的法兰对接结构，所有连接部位均采用法兰螺栓紧固的形式，密封面适配常规石棉橡胶垫或金属缠绕垫，能满足中低压输水工况的密封要求。

　　设计过程中首先考虑的是深井出口的安装边界，垂直段从井壁套管伸出后通过90度弯头转向水平输送方向，弯头的曲率半径选取1.5倍管外径，尽可能降低流体转向时的局部阻力损失，避免长期运行过程中弯头部位因水流冲刷出现过早磨损。截止阀的安装位置特意设置在弯头出口后1.2米左右的直管段上，一方面预留足够的操作空间，方便运维人员站立操作手轮，另一方面也避免阀件紧邻弯头，受流体紊流长期冲击导致阀瓣密封面磨损不均，延长阀门的实际使用寿命。手轮操作机构采用明杆结构设计，阀杆升降行程直观可见，运维人员在地面就能通过阀杆伸出长度判断阀门的开度状态，无需额外加装开度指示装置，适配井下、野外这类缺乏复杂辅助监测条件的作业环境。

　　法兰连接面的螺栓孔采用跨中布置形式，对齐安装时能保证各螺栓受力均匀，避免因偏载导致法兰密封面渗漏，管段的壁厚选取充分考虑深井排水时的水柱静压，同时预留1.5倍的安全余量，应对停泵、启泵阶段产生的水锤冲击。整套管路的安装基准以弯头底部的垂直管段为定位基准，安装时先将垂直管段与井内扬水管对接固定，再依次拼接弯头、上游直管段、截止阀、下游直管段，最后将末端法兰与地面输水干管对接，各管段的同轴度公差控制在1mm以内，避免强行对接导致法兰面出现附加应力。在实际选型应用中，这套组件的通径可根据深井的额定排水量匹配调整，手轮的操作力矩经过优化，正常工况下单人即可完成阀门的全开全关操作，无需借助额外的加力杆，降低日常运维的操作强度。

　　阀件的流道采用直通式设计，流体通过阀件时的阻力系数远低于角式阀，能有效降低整个排水系统的扬程损耗，减少排水泵的无效能耗。考虑到深井排水往往伴随少量泥沙颗粒，阀瓣密封面采用硬质合金堆焊处理，抗冲蚀性能优于普通铜密封面，能适应含少量固体杂质的水体输送场景，避免短时间内出现密封失效内漏的问题。管路外表面预留了防腐涂层的施工余量，安装完成后可根据现场土壤、空气腐蚀情况涂刷环氧煤沥青或防锈漆，延长整套组件的户外使用寿命。
