可弯曲波纹式柔性连接管道结构设计

　　在紧凑设备布局、狭小安装空间的管路布设场景中，刚性管道往往受限于安装角度、装配公差、设备运行振动位移等因素，无法完成可靠的管路连通，这时候可弯曲的柔性管道就成为管路系统中不可或缺的连接部件。这类波纹结构的柔性管道，核心作用是在两个存在位置偏差、角度偏差的管路接口之间建立密封连通路径，同时吸收设备运行过程中产生的小幅振动、管路热胀冷缩带来的位移量，避免刚性连接状态下应力集中导致的接口开裂、管路变形、密封失效等问题。

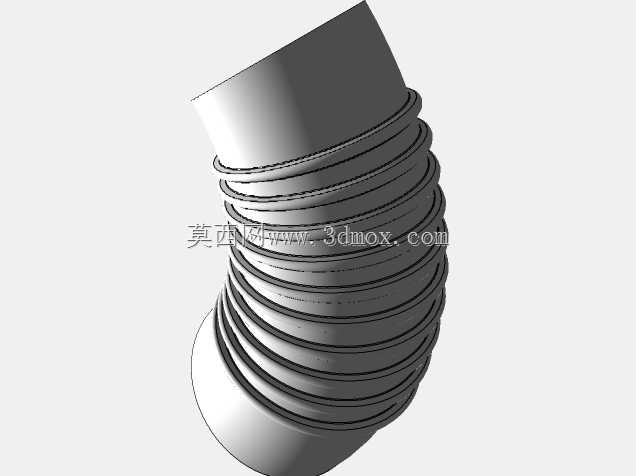

　　从结构设计逻辑来看，这款柔性管道采用连续环状波纹的壁面结构，每一圈波纹都相当于一个可小角度偏转的活动关节，相邻波纹之间的间隙预留了足够的弯折余量，让整段管道可以在一定曲率范围内实现任意方向的弯曲，不需要额外加装弯头接头就能适配非同轴的管路接口。管道两端采用光滑直段接口设计，接口外壁设置多道环形凸棱，用于和软管卡箍配合实现抱紧密封，不需要额外加工螺纹或者法兰结构，安装时只需要将接口套入对接管路的外壁，拧紧卡箍就能完成固定，大幅降低狭小空间内的装配操作难度。

　　在实际工程应用中，这类柔性管道常被用于气动系统、低压流体输送系统、通风除尘管路的末端连接，比如设备内部阀组之间的错位连接、移动部件与固定管路之间的柔性连通、安装空间受限无法布置标准弯头的转角位置。不同于橡胶材质的柔性软管，这种硬质波纹结构的柔性管道内壁光滑度更高，流体通过时的阻力损失更小，不会出现橡胶管长期使用后内壁老化脱落、管壁被负压吸瘪的问题，同时波纹结构的环向刚度足够，在允许的弯曲半径范围内不会出现管腔截面被压扁、通流面积减小的情况，能够保证管路通径始终保持一致，不会因为管道弯折影响介质输送效率。

　　设计这类柔性管道时，首先要确定核心通径尺寸，两端接口的外径要和对接管路的内径尺寸匹配，保证套接之后的配合间隙控制在合理范围，间隙过大会导致密封难度增加，间隙过小则会造成装配困难，甚至在套接过程中刮伤接口表面影响密封效果。其次要核算波纹的节距与波纹高度，节距越小、波纹高度越高，管道的可弯曲角度就越大，但对应的管路轴向刚度会降低，承受轴向压力的能力会下降；如果节距过大，管道的弯曲半径就会变大，无法适配小空间的弯折需求，需要根据目标应用场景的最小弯曲半径要求，平衡弯折灵活性与结构刚度之间的关系。

　　安装边界方面，这类柔性管道不适合作为长距离管路的支撑段使用，安装时需要在距离两端接口一定位置设置管路固定点，避免管道自身重量长期作用在波纹段导致结构变形。弯曲布设时不能超过设计允许的最小弯曲半径，过度弯折会导致波纹处出现应力集中，长期受介质压力或者振动影响容易出现疲劳开裂。同时管道的轴向伸缩量要控制在波纹结构的补偿范围内，不能过度拉伸或者压缩管道，否则会导致波纹结构变形，失去原有的弯曲补偿能力。

　　在设备内部阀组集成布局中，经常会出现多个阀件的接口因为装配公差累积，无法实现完全同轴对接的情况，如果强行用刚性管连接，会在接口处产生持续的装配应力，长期运行受振动影响很容易出现密封泄漏。这时候用一段适配长度的柔性管道连接，就可以吸收掉接口之间的位置偏差与角度偏差，不需要额外加工定制异形连接管，既降低了零件加工成本，也提升了装配效率。另外在一些存在小幅相对位移的部件连接中，比如设备门体上的管路与主体管路的连接、振动部件与固定机架的管路连接，柔性管道可以在不影响部件动作的前提下保持管路连通，避免刚性连接限制部件活动范围，或者因为反复位移导致管路断裂。

　　从结构细节来看，每一圈波纹的过渡位置都采用圆弧过渡设计，没有尖锐的棱角，一方面可以避免弯折时出现应力集中点，提升结构的抗疲劳性能，另一方面也可以减少介质在波纹处的流动阻力，避免杂质在波纹凹槽内沉积。管道整体为等通径设计，即使在最大允许弯曲角度下，管内的通流截面也不会出现明显的缩径，能够保证介质输送的稳定性，不会因为管路弯折出现流量波动、压力损失陡增的问题。
