多层悬挑式焊接钢结构机架悬臂构件

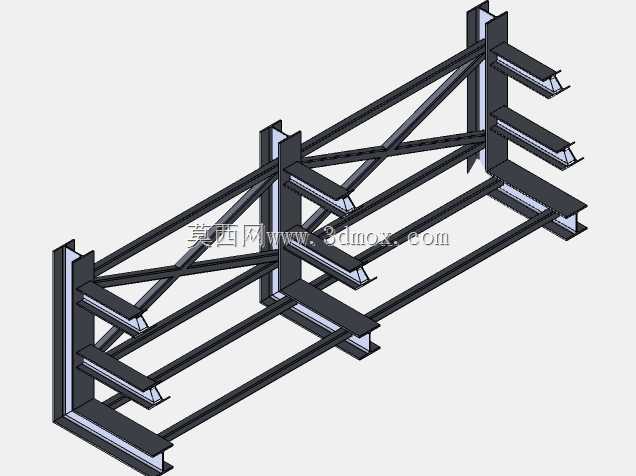

　　在车间管线架设、设备侧装拓展、阀组集中排布这类需要依托竖向墙面或立柱拓展侧向安装空间的场景里，焊接机架悬臂是非常常见的承重承载构件，这类构件不需要额外落地支撑，完全依托根部与竖向基体的刚性连接传递全部载荷，相比落地式支架能大幅节省地面作业空间，也能避开地面通行、设备排布的干涉区域。这款悬臂采用多组平行H型钢作为主承载梁，沿悬挑方向分层排布，每层梁的端部都预留了安装平面，可直接固定阀组、管线托架、小型操作箱或者检测仪表，相邻层的间距经过排布优化，既给安装操作预留了足够的扳手空间，也避免了层间设备运行时的振动干涉。

　　主承载梁之间通过斜向型钢撑杆做三角加固，所有撑杆与主梁的连接节点都采用满焊焊接，焊缝位置对应主梁的受力中性层区域，避免局部应力集中导致的焊缝开裂。从结构受力逻辑来看，这类悬臂的根部是弯矩最大的区域，设计时特意在根部位置加设了竖向加强肋板，肋板与竖向安装面的主梁腹板、翼缘全熔透焊接，能把悬挑段传递过来的弯矩均匀分散到整个安装贴合面上，避免局部压溃或者连接螺栓受剪过载。安装边界上，悬臂的竖向安装面为整面平齐的钢板结构，可直接贴合混凝土立柱、钢结构厂房立柱或者设备主体的竖向安装面，通过螺栓组完成刚性固定，不需要额外做预埋件适配，安装时只要保证安装面的平面度公差在每米2mm以内，就能避免悬臂安装后出现下挠超差的问题。

　　每层悬挑梁的上翼缘都做了平齐处理，安装附属部件时不需要额外做找平垫块，梁的端部做了切角处理，避免尖锐边角划伤安装人员或者线缆外皮。斜撑的排布角度经过受力优化，每根斜撑对应分担两层主梁的载荷，把竖向载荷转化为斜向的轴力传递到根部，相比纯悬挑的无撑结构，相同截面的型钢做三角加固后，承载能力能提升60%以上，下挠变形量能控制在悬挑长度的1/500以内，完全满足阀组、仪表这类对安装平整度有要求的部件使用需求。在实际工程应用里，这类悬臂常用来集中排布减压阀组、仪表管线，相比分散安装在墙面的支架，统一的焊接悬臂能把所有相关部件整合在同一悬挑区域，日常巡检、维护操作都不需要在大范围区域移动，也能避免管线交叉排布导致的杂乱问题。

　　设计时没有采用复杂的机加工零件，所有构件都采用标准型钢下料焊接完成，生产时只需要按照尺寸切割型钢、开焊接坡口，完成组焊后做表面防锈处理即可，生产周期短，成本可控，也方便现场根据实际安装空间做局部尺寸调整。需要注意的是，这类悬臂安装时必须保证根部连接螺栓的预紧力符合设计要求，定期检查焊缝位置是否出现开裂、螺栓是否松动，尤其是在有持续振动的设备旁使用时，可在连接节点处加设防松垫片，避免长期振动导致连接失效。另外悬臂的每层承载都有对应的载荷上限，安装部件时要尽量让载荷靠近根部位置布置，避免在悬臂最远端集中加载，防止弯矩超过设计阈值导致结构变形。从建模细节来看，所有型钢的截面尺寸都符合国标热轧H型钢的标准参数，焊缝位置预留了合理的焊脚高度示意，安装孔的位置、孔径都对应常用的螺栓连接规格，结构工程师在做整线排布时，可以直接调用这个模型做布局干涉检查，也可以根据实际的承载需求、悬挑长度调整型钢截面参数、斜撑排布位置，快速衍生出适配不同场景的悬臂结构。
