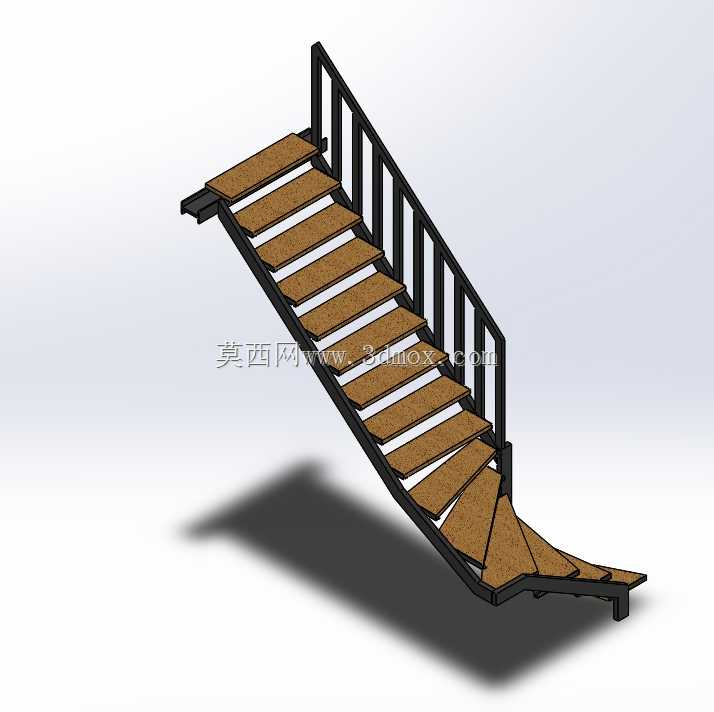

带单侧护栏的错步转角楼梯结构设计

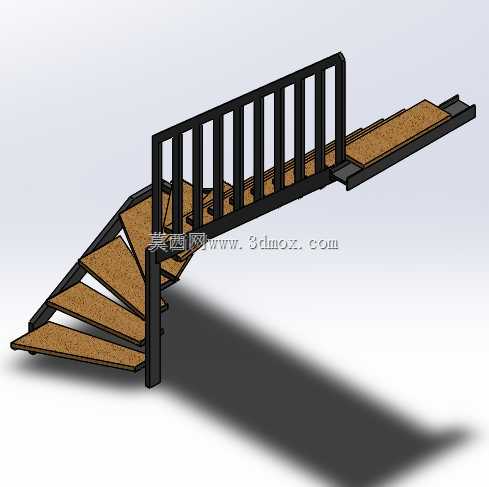

　　这款错步转角楼梯主要适配室内小层高空间的错层连通需求，常见于loft公寓夹层、小型商业空间二层搭建、工业设备操作平台登高通道这类场景，相比常规直跑楼梯，它能在有限的投影面积内完成90度转向的高差过渡，不需要额外占用过多平面空间，解决了狭小区域直跑梯长度不足、折返梯预留空间不够的痛点。从结构设计逻辑来看，整个梯段采用中心单立柱承载转角段荷载的思路，踏步板围绕立柱做扇形排布，直跑段则采用悬挑式踏步结构，单侧护栏沿着梯段走向连续布置，扶手高度符合常规临边防护的安全要求，竖杆间距控制在防止人员坠落的安全范围内，不会出现过大空隙。

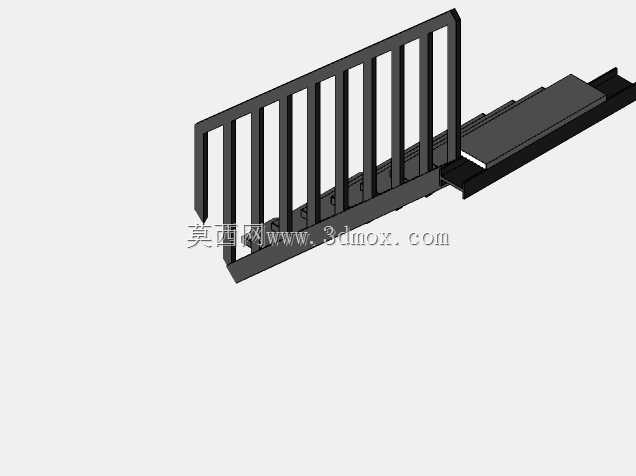

　　踏步表面采用防滑纹理设计，边缘做了圆角过渡处理，避免尖锐棱角磕碰，踏步的踏面宽度在转角扇形区域做了渐变处理，保证行走时落脚区域有足够的支撑面，不会出现踏面过窄导致的踩空风险。护栏的主框架采用矩形截面型材焊接成型，竖杆与上下横杆之间采用满焊连接，整体刚性足够，人员倚靠时不会出现明显形变，护栏与踏步侧边的连接点采用沉头螺栓固定，安装后表面平整无突出连接件，避免勾挂衣物。从安装边界来看，这款楼梯的上端连接位置预留了与平台钢梁搭接的接口，接口处设置了长条形调节孔，可以适配不同厚度的平台面板安装误差，下端落地位置设置了可调式支撑脚，能够在地面不平整的情况下调节梯段水平度，不需要额外做地面找平处理。

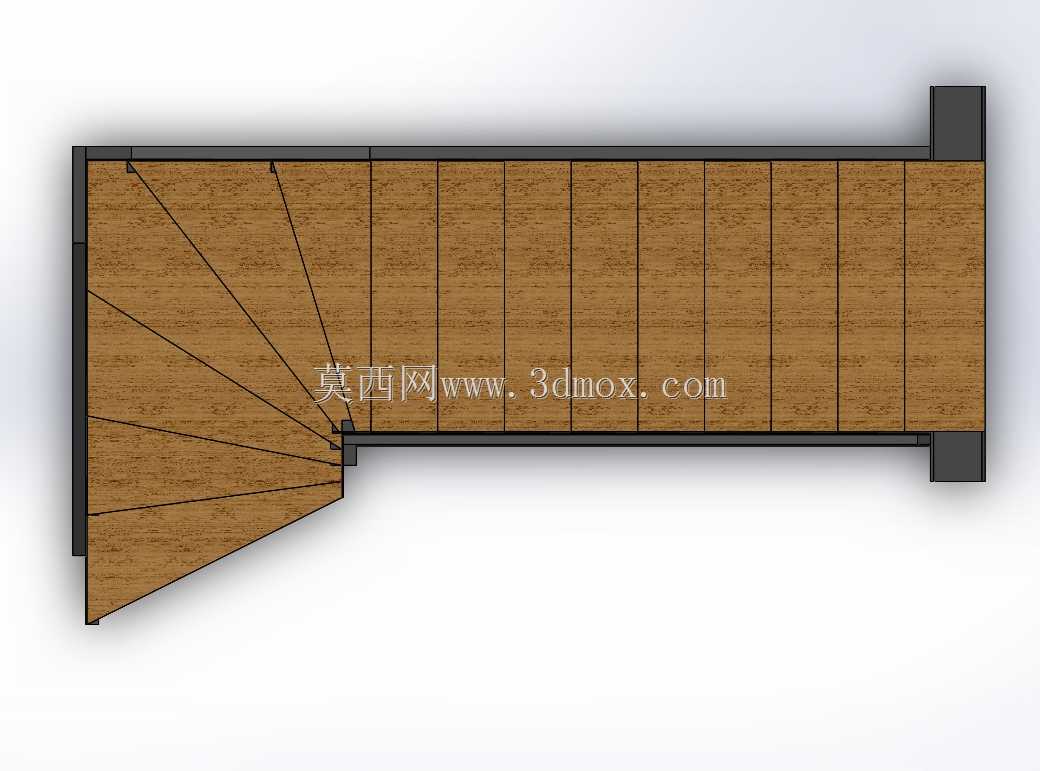

　　整个梯段的转角半径经过优化，在保证扇形踏步最小踏面宽度符合通行要求的前提下，尽可能缩小了转角区域的投影尺寸，相比同高差的常规转角楼梯，平面占用面积能缩减30%左右，非常适合空间紧凑的安装场景。在实际使用场景中，这款楼梯既可以作为永久式建筑构件用于小型空间的上下层连通，也可以作为可拆卸式登高梯用于工业车间的设备检修平台，所有连接节点都采用标准化紧固件，拆装方便，不需要现场焊接作业，安装时只需要固定上下端的连接点位，再依次拼装护栏构件即可，整体安装效率较高。踏步的承重设计按照单人通行的常规荷载取值，同时考虑了搬运小型物品时的额外荷载，单块踏步的承载能力满足日常使用需求，不会出现正常使用下的结构变形。

　　护栏的受力设计考虑了人员侧向倚靠的水平荷载，主立柱与梯段主体的连接位置做了加强处理，反复受力后不会出现连接松动的问题。从建模细节来看，所有型材的交接位置都做了贴合处理，没有出现干涉或缝隙过大的问题，踏步板与支撑框架的连接点位分布均匀，受力传递路径清晰，荷载从踏步板传递到侧边支撑梁，再通过支撑梁传递到上下端的固定结构以及中心立柱，整个传力路径没有冗余构件，结构效率较高。另外，这款楼梯的踏步材质可以根据使用场景更换，比如工业场景可以采用花纹钢板提升耐磨性能，民用场景可以更换为木质踏步提升脚感，护栏表面也可以根据装修风格做不同的表面处理，适配不同的使用环境。在尺寸设计上，梯段的坡度控制在人体行走舒适的角度范围内，不会出现过陡导致的行走费力问题，每一级踏步的高度差控制在极小的公差范围内，避免行走时出现绊脚的情况，转角处的扇形踏步内侧最小宽度也满足通行的基本要求，不会出现落脚位置过窄的问题。
