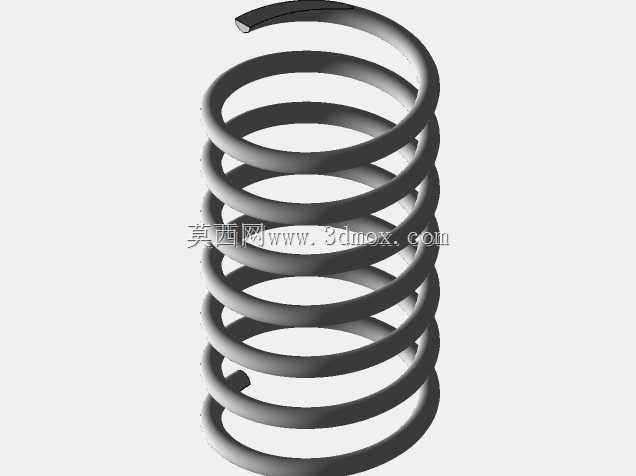

可动态调节位移的弹性圆柱螺旋弹簧

　　在流体压力控制、机械缓冲复位、载荷自适应调节等诸多工程场景中，弹簧作为核心弹性储能元件，其动态形变过程的可视化与参数化控制，一直是结构设计阶段验证机构动作可靠性的关键环节。这款可实现动态位移调节的弹性弹簧，正是针对减压阀这类需要精准匹配启闭行程、压力反馈线性度的工况开发的参数化结构，区别于常规静态建模的弹簧模型，它通过附加控制面的交互逻辑，能够在装配环境中直观模拟弹簧受压缩、复位过程中的螺距变化、端面贴合状态，无需反复重建特征即可快速匹配不同安装空间下的弹簧工作长度。

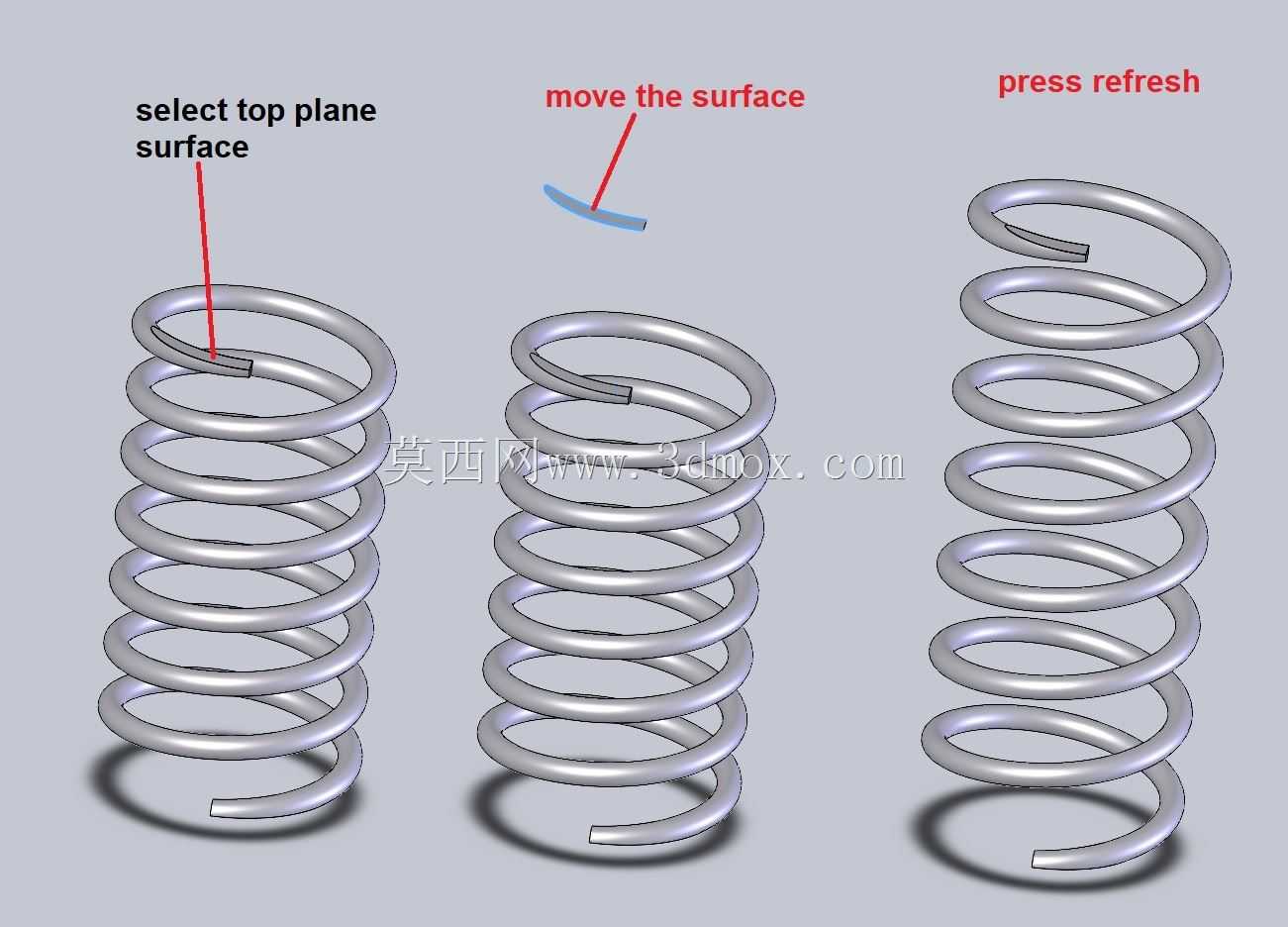

　　从实际应用场景来看，这类带动态交互属性的弹簧结构，首先适配减压阀的阀杆复位机构：减压阀工作时，阀瓣受介质压力作用克服弹簧力开启，当出口压力达到设定值时，弹簧力推动阀瓣回座密封，整个过程中弹簧的压缩量直接决定压力控制精度，传统静态弹簧模型无法直观展示不同压缩行程下的弹簧圈间隙、是否存在并圈干涉问题，而这款可移动的动态弹簧，能够通过选定上端面基准、拖动控制曲面的操作，实时呈现弹簧从自由长度到极限压缩长度的全行程形态，设计人员可以直接在装配体中核对弹簧压缩至最短时的并圈长度是否满足阀瓣全开行程要求，避免出现弹簧压并后阀瓣仍未达到额定开度的设计失误。

　　在设计思路上，这款弹簧没有采用常规的固定螺距螺旋扫描特征，而是将弹簧的有效圈数、支撑圈数、钢丝直径、中径参数与控制曲面的位置做了参数化关联：当选定弹簧上端安装基准面后，控制曲面的轴向位移量直接映射为弹簧的轴向压缩量，螺旋线的节距会随压缩量动态调整，当压缩量达到弹簧并圈行程时，模型会自动呈现支撑圈与有效圈贴合的真实形态，不会出现常规建模中弹簧穿透、形态失真的问题。这种设计逻辑完全贴合实际弹簧的工作特性——圆柱螺旋压缩弹簧的两端通常有1-2.5圈的并紧支撑圈，工作过程中支撑圈不参与形变，只有中间的有效圈会随载荷产生均匀的螺距变化，模型在动态移动过程中，两端支撑圈始终保持并紧贴合的状态，仅有效圈部分随控制面位移产生均匀的螺距收缩，和真实弹簧的形变规律完全一致。

　　从安装边界与尺寸适配角度来看，这类动态弹簧的建模逻辑预留了全参数调整接口，设计人员可以根据实际安装空间的轴向尺寸、径向容纳空间，快速调整弹簧的中径、钢丝直径、自由长度、有效圈数参数，拖动控制面即可验证不同参数下弹簧的行程范围：比如在减压阀的阀腔内部，弹簧的外径需要和阀腔内壁保留0.5-2mm的径向间隙，避免弹簧压缩过程中出现剐蹭卡滞，弹簧的内径需要和阀杆导向结构保留适当间隙，同时要保证弹簧压缩至最大行程时，其并圈长度小于阀腔内部的最小轴向安装距离，预留足够的疲劳变形余量。通过动态移动的交互操作，设计人员不需要反复修改特征重建模型，只需要拖动控制面就可以快速核对不同安装位置下的弹簧间隙，检查全行程内是否存在和周边阀瓣、密封件、导向结构的干涉问题，大幅提升阀类产品结构设计阶段的验证效率。

　　除此之外，这类动态弹簧模型也适用于各类需要弹簧做复位、缓冲、储能的机械结构场景，比如自动化设备的顶出机构、冲压设备的缓冲限位结构、阀门类产品的压力反馈机构，它解决了传统静态弹簧模型无法直观展示动态形变过程的痛点，让结构设计人员在三维装配阶段就能完成弹簧工作行程的全状态校核，避免后续加工装配阶段出现弹簧行程不匹配、干涉卡滞、压力特性不符等问题。在实际建模过程中，弹簧的端面支撑圈做了贴合磨平处理，和真实弹簧的安装端面形态一致，能够保证装配时端面和安装基准面完全贴合，不会出现模型装配时的点接触、面错位问题，拖动过程中弹簧的中心线始终保持和安装基准垂直，不会出现歪斜失真的情况，完全满足工程设计阶段的装配验证、运动模拟需求。
