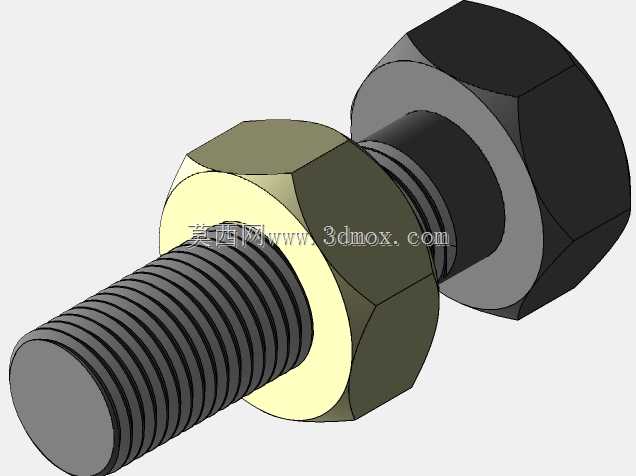

六角头螺栓配六角螺母螺纹紧固组件

　　这套螺纹紧固组件是机械结构里最基础也最核心的可拆卸连接单元，日常做设备装配、工装夹具搭建、阀门组件配套的时候几乎绕不开这类标准件组合，不管是小到仪表类的减压阀装配，还是大到生产线机架的拼接，这类紧固件的选型和装配细节直接影响整套结构的连接可靠性。做这个模型的时候，最先考虑的是实际装配的干涉问题，很多新手建模的时候容易忽略螺纹旋合的间隙，要么把内外螺纹做的完全零间隙导致装配时出现布尔运算错误，要么间隙留的太大失去螺纹配合的真实感，所以建模时特意按照普通粗牙螺纹的公差带做了适配，外螺纹的大径、中径都留了合理的装配间隙，内螺纹的小径也对应做了尺寸匹配，保证模拟旋合的时候能顺畅拧入，不会出现螺纹面错位穿模的问题。

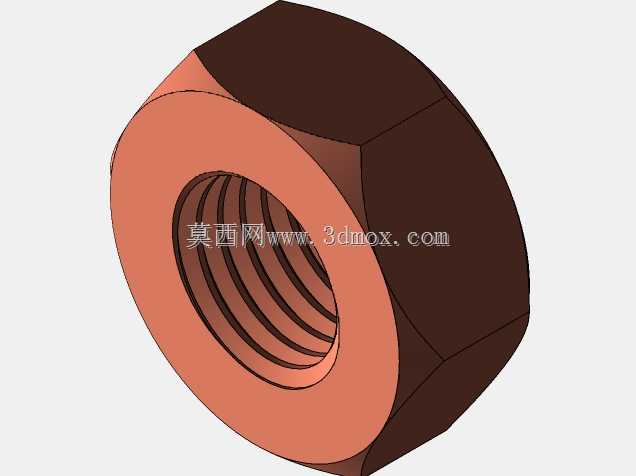

　　外形上螺栓采用标准六角头设计，头部的对边尺寸、对角尺寸都严格参照常用外六角螺栓的规范，拧动时的受力面足够，不会因为扳手接触面积过小导致拧动时打滑或者棱角磨损；配套的螺母同样是标准六角外形，厚度适配常规的连接受力需求，不会因为过薄导致螺纹啮合圈数不足出现滑牙，也不会因为过厚造成不必要的空间浪费。实际应用场景里，这类组件主要用来实现两个带通孔零件的压紧连接，比如减压阀的阀盖和阀体之间的法兰连接、仪器仪表的外壳拼接、小型农业机械的机架固定，都能用到这类组合。安装的时候需要注意，螺栓穿过被连接件的通孔后，露出螺母的螺纹长度要控制在2到3个螺距，既保证螺纹啮合的圈数足够承受设计拉力，也不会因为露出过长干涉周边的其他运动部件。

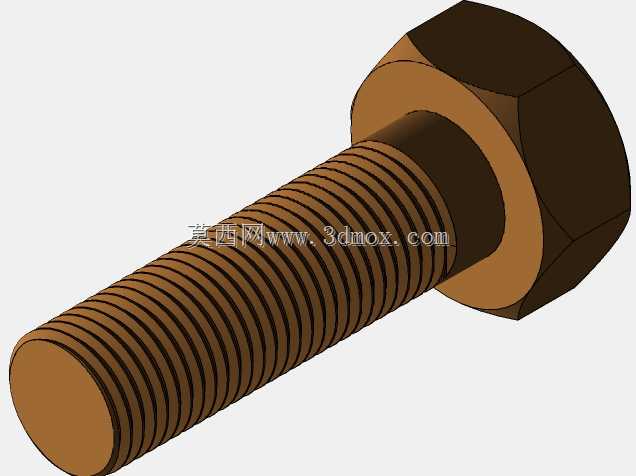

　　建模的时候还特意还原了螺栓杆部和螺纹段的过渡结构，很多简化模型会直接把光杆和螺纹段做成等直径，实际生产里螺栓的光杆部分直径会略大于螺纹大径，这样装配的时候光杆和被连接件的通孔配合能起到一定的定位作用，承受横向剪切力的时候也能避免螺纹直接受剪，延长紧固件的使用寿命。另外螺母和螺栓头的承压面都做了平整处理，和被连接件接触的面没有做多余的倒角，保证压紧的时候承压面受力均匀，不会出现压偏导致的预紧力不足问题。做结构设计选型的时候，这类紧固件的长度选择要结合被连接件的总厚度、螺母厚度、弹垫平垫的厚度综合计算，不能只看螺纹长度随便选，不然很容易出现拧不到位或者螺纹啮合长度不够的问题。

　　这套模型的螺纹部分做了真实的牙型还原，不是那种贴图做的假螺纹，用来做装配演示、爆炸视图动画的时候能清晰展示螺纹副的配合关系，给刚接触机械设计的新人做标准件认知演示也很合适，能直观看到外螺纹和内螺纹的牙型匹配方式，理解螺纹连接的自锁原理。实际车间装配的时候，这类六角头的紧固件对工具的适配性很好，普通的开口扳手、套筒、活动扳手都能拧动，不需要特殊的专用工具，维护拆装的时候也很方便，这也是这类紧固件能在各个行业广泛应用的原因之一。设计的时候没有做多余的装饰结构，完全按照实际量产的标准件外形还原，螺栓头部和螺母的棱角处做了微小的倒角，既符合实际生产的工艺要求——毕竟冷镦加工的时候棱角处不可能做到绝对尖锐，也避免了模型在渲染的时候出现尖锐边的光影异常。考虑到不同场景的使用需求，这套组件的配合关系做了完全的同轴度约束，螺母可以沿着螺栓的轴线做旋合运动模拟，用来做装配工艺动画的时候不需要重新调整配合关系，直接就能调用做运动仿真。很多人觉得标准件建模很简单，其实要做到完全符合实际装配逻辑、尺寸符合规范、细节还原到位并不容易，比如螺纹的收尾部分，实际螺栓的螺纹末端不是突然截止的，有一段不完整的螺纹收尾，这个细节在建模的时候也做了还原，不会出现螺纹到某个位置直接断开的违和感，更贴近真实零件的状态。在阀门类产品的装配里，这类紧固件用来连接阀盖和阀体的时候，需要对称拧紧保证密封面受力均匀，模型里螺栓和螺母的承压面尺寸也适配常规的平垫尺寸，如果需要加平垫弹垫防松，也能直接在现有模型基础上搭配标准垫片模型使用，不需要调整螺栓螺母的安装位置。
