工字钢型承重横梁结构三维设计

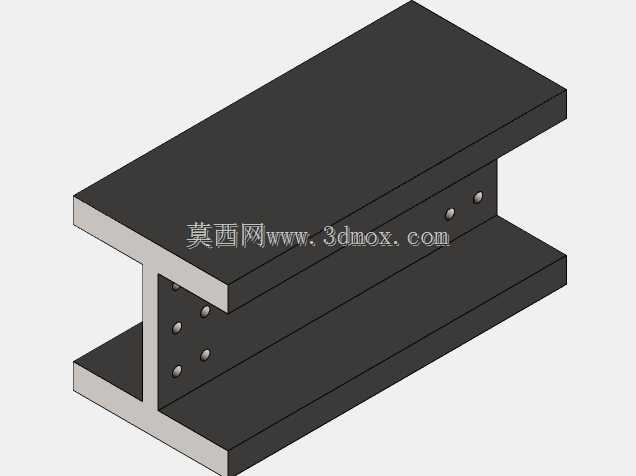

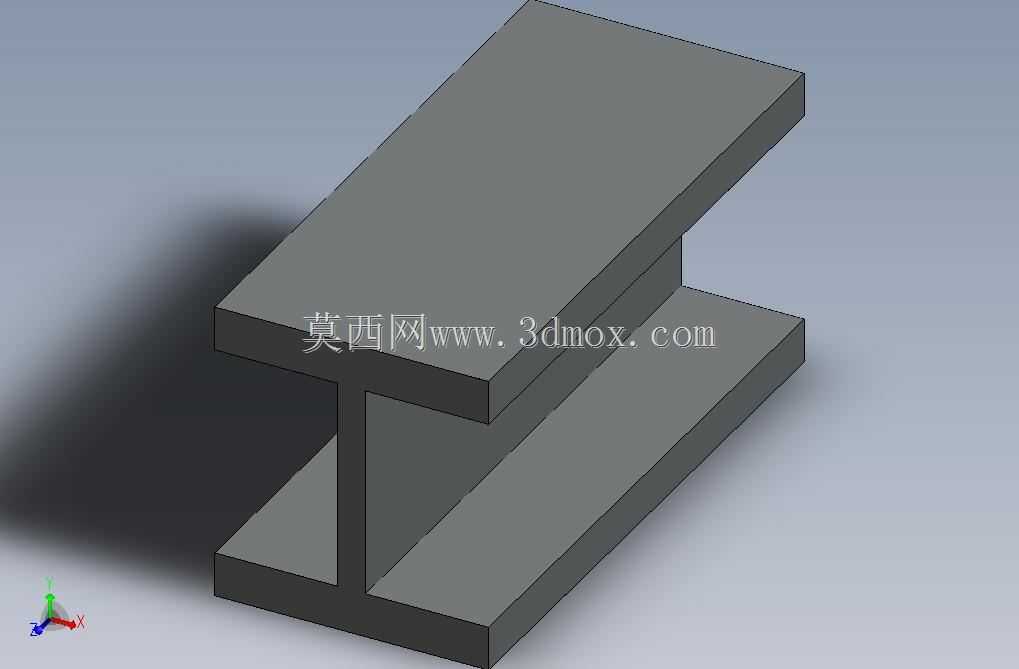

　　这类工字形截面的承重横梁，是钢结构支撑体系里最常见的基础受力构件，日常在工业厂房的屋面檩条支撑、设备机架的主承重梁、仓储货架的层间承载梁、小型起重设备的走行梁结构中都有大量应用，核心作用是承担垂直方向的静载荷与动载荷，同时将上部荷载均匀传递给两侧的立柱或支撑基座，避免局部应力集中造成结构变形。从截面设计逻辑来看，采用上下翼缘加宽、中间腹板减薄的工字形构型，本质是在同等材料用量的前提下，尽可能提升截面的惯性矩与抗弯模量，相比同截面积的矩形截面梁，抗弯承载能力可以提升40%以上，同时能有效降低构件自身重量，减少下部支撑结构的荷载负担。

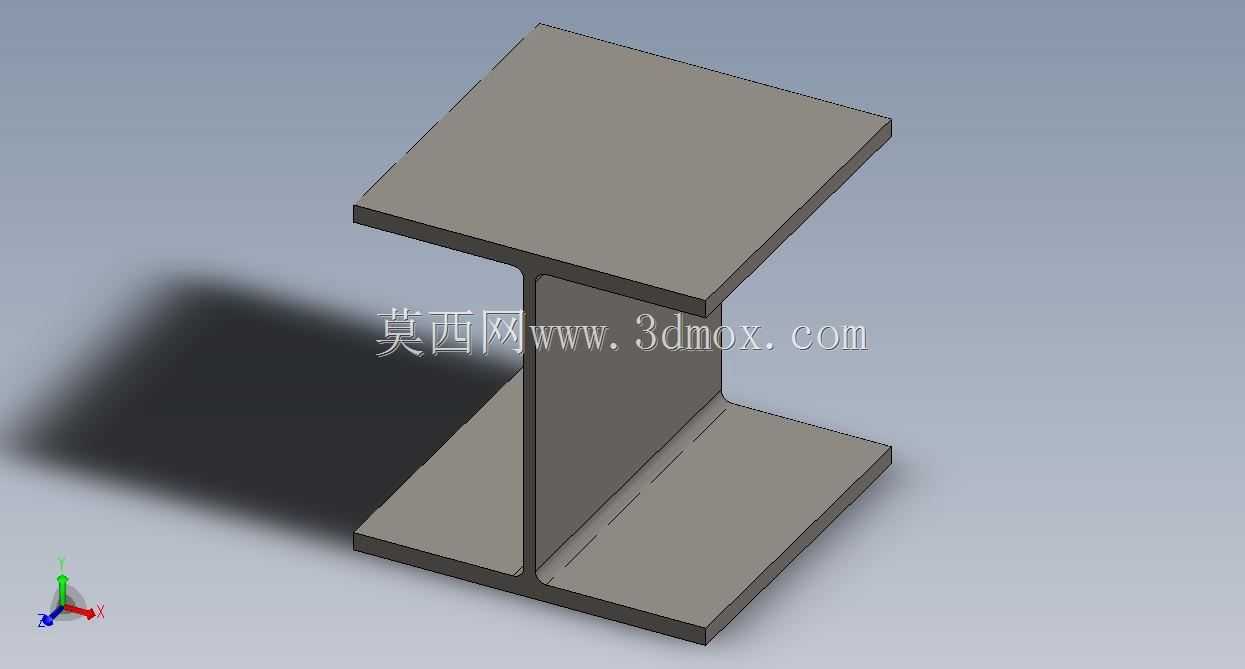

　　上下两块平行的翼缘板主要承担弯曲工况下的压应力与拉应力，中间垂直连接的腹板则主要承担剪切应力，这种应力分配的设计思路，能让每一部分材料都充分发挥力学性能，避免材料冗余浪费。在实际建模过程中，需要重点把控几个关键尺寸边界：首先是翼缘板的宽度与厚度，这两个参数直接决定梁的抗弯承载上限，翼缘宽度过窄会导致梁的侧向稳定性不足，受压时容易出现侧向失稳弯折，厚度不足则会让翼缘在大载荷下出现局部屈曲；其次是腹板的高度与厚度，腹板高度直接决定梁的整体截面高度，是影响抗弯能力的核心参数，腹板厚度则需要结合抗剪计算结果确定，过薄的腹板在承受集中载荷时容易出现局部鼓曲，过厚则会无谓增加构件重量。

　　另外翼缘与腹板的连接位置需要做等强度的过渡处理，避免直角连接处出现应力集中，在长期交变载荷作用下产生疲劳裂纹。在安装适配层面，这类横梁的两端通常需要与立柱或其他支撑构件做刚性连接，建模时需要预留对应的连接孔位或者焊接坡口边界，上下翼缘的平面度公差需要控制在合理范围内，保证上部承载的平台或设备能够平稳安装，不会出现偏载。在不同的应用场景下，这类横梁的尺寸参数会有明显差异：用于小型设备机架的横梁，整体截面高度通常在100-200mm区间，翼缘厚度多在6-10mm，适配几十到几百公斤的承载需求；用于厂房承重的主梁，截面高度可以达到300-600mm，翼缘厚度也会相应提升，能够承担数吨甚至数十吨的荷载。

　　建模时还需要考虑实际加工的工艺可行性，翼缘与腹板的连接如果采用焊接工艺，需要预留对应的焊接收缩余量，避免加工完成后梁体出现侧弯或者上拱下挠的变形；如果采用一体轧制的型材，则需要匹配标准型材的截面参数，保证与市面上的常规型材规格适配，降低后续采购与加工的成本。在受力校核层面，除了常规的静载抗弯、抗剪计算，还需要考虑动载工况下的挠度变形，通常通用场景下横梁的最大挠度不能超过跨度的1/500，避免承载后出现明显的下挠影响上部设备的正常运行，对于有精密设备安装需求的场景，挠度控制要求会更加严格，通常需要提升到1/1000以上。另外针对需要在横梁上安装附属构件的场景，腹板上需要提前预留对应的安装孔位，避免现场钻孔破坏腹板的整体受力结构，孔位的位置需要尽量避开腹板的应力集中区域，防止孔边出现裂纹扩展。
