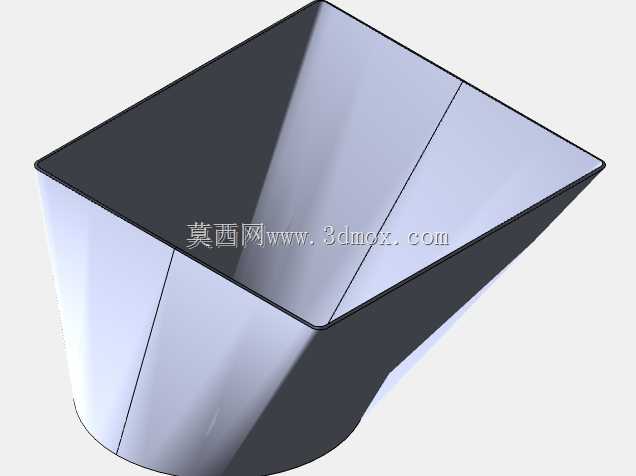

钣金制作工业方圆过渡料斗结构

　　在散料输送、粉体加工、粮食仓储、建材生产等诸多工业场景中，不同截面形状的输送管路、料仓出口与下游设备的衔接一直是结构设计里的常见痛点，这类方圆过渡料斗就是为解决方端与圆端的截面转换需求而生的核心衔接构件。很多现场工况里，上游的料仓出口或者方形落料口是矩形截面，而下游的输送管道、旋转给料阀或者圆形进料口是正圆截面，直接硬接会出现截面突变带来的物料卡滞、积料、流道阻力陡增的问题，甚至会因为截面不匹配导致局部物料流速骤降，在潮湿粉料工况下还会出现粘壁堵料的情况，这类天圆地方结构的料斗就是通过平滑的曲面过渡，让物料在重力下落过程中保持顺畅的流态，避免出现死料区。

　　从功能特性上看，这款钣金制作的方圆料斗采用多块钣金板拼接折弯成型的结构，没有额外的铸造或者厚板焊接冗余，整体重量控制得比较好，适合吊装在料仓出口或者设备进料端的位置，不会给上部支撑结构带来过大的附加载荷。过渡段的曲面斜率经过设计考量，针对常见的颗粒状、粉状物料的安息角做了适配，侧壁的倾斜角度大于多数常规工业散料的安息角，能保证物料依靠自重就能顺利滑落，不会在侧壁上残留积料。方端的直边段做了平直的法兰贴合面设计，方便和上游的方形出料口做螺栓紧固连接，安装时可以在贴合面加装橡胶或者硅胶密封垫，避免粉料输送过程中出现扬尘漏料的问题；下端的圆端同样预留了标准的圆形法兰对接边界，能和常规的圆形输送管道、软连接或者给料设备直接匹配，不需要现场再做额外的截面改制。

　　设计思路上，这款构件采用钣金拆分的方式来实现方圆过渡，把整个过渡曲面拆分成多块可展开的平面钣金件，每一块板料都可以通过数控下料、折弯成型之后再拼焊成整体，相比一体冲压或者铸造成型的结构，加工门槛更低，不需要大型的冲压模具或者铸造工装，小批量制作或者现场改制的时候也能通过常规的钣金加工设备完成制作，加工成本更低，生产周期更短。拼接焊缝的位置选在了曲面应力最小的区域，焊接完成之后只需要对焊缝做简单的打磨处理，就能保证内壁的光滑度，不会因为焊缝凸起挂住物料造成堵料。在结构强度方面，因为钣金件本身的厚度不大，设计时通过曲面的折边角度和拼接后的整体结构来保证刚性，正常工况下承受料柱的静压力不会出现侧壁变形的情况，如果是用于比重较大的物料输送场景，还可以在方端和圆端的法兰位置加焊加强筋，进一步提升整体的结构强度，避免长期受料柱压力出现法兰变形导致密封失效的问题。

　　从安装边界来看，这款料斗的方端为正方形开口，圆端为同轴的圆形开口，整个过渡段的高度可以根据现场的安装空间做适配调整，在保证侧壁倾斜角度满足物料滑落要求的前提下，能灵活适配不同的安装间距。安装时需要注意方端和圆端的同轴度，避免因为安装偏移导致一侧侧壁倾斜角度过小，造成物料在该侧堆积。对接时的紧固螺栓需要对称拧紧，保证法兰面的受力均匀，避免局部密封不严。在日常使用中，因为内壁是光滑的钣金曲面，残留的物料清理也比较方便，不需要进入料斗内部就能通过敲击侧壁或者压缩空气吹扫的方式完成积料清理，维护成本很低。这类方圆过渡料斗除了用于重力落料的场景，也可以用在气力输送系统的管路过渡段，平滑的曲面过渡能降低气力输送时的风阻，减少管路内的紊流，降低输送过程中的能耗，同时也能避免高速运动的物料在截面突变处对管壁造成的局部冲刷磨损，延长管路构件的使用寿命。在食品加工、医药粉体输送等对卫生要求较高的场景，这类钣金结构的料斗还可以通过采用不锈钢板材加工，对内表面做抛光处理，满足卫生级的输送要求，不会出现物料残留滋生细菌的问题，适配更多行业的使用需求。
