快速压紧式工装夹具结构设计

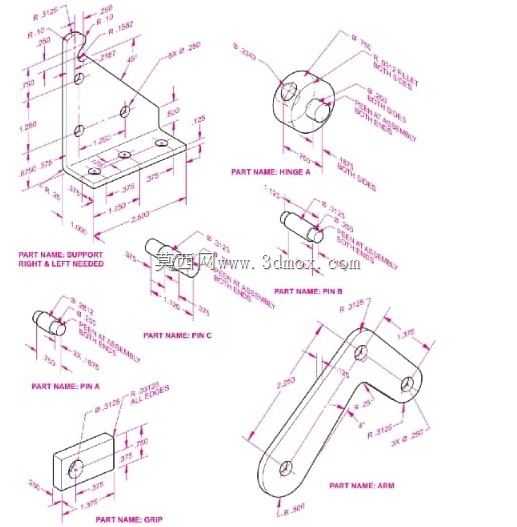

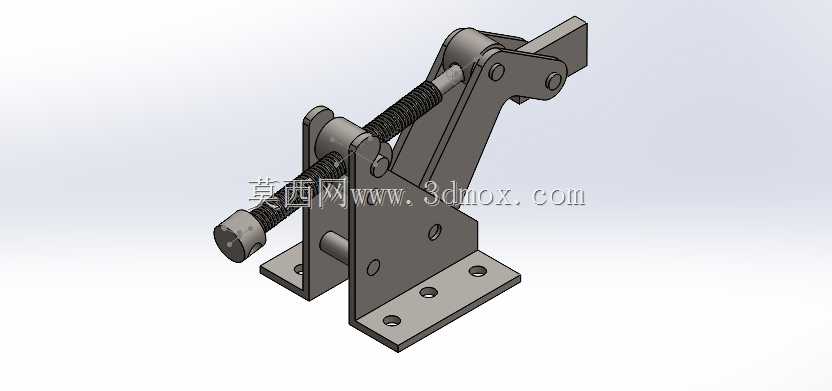

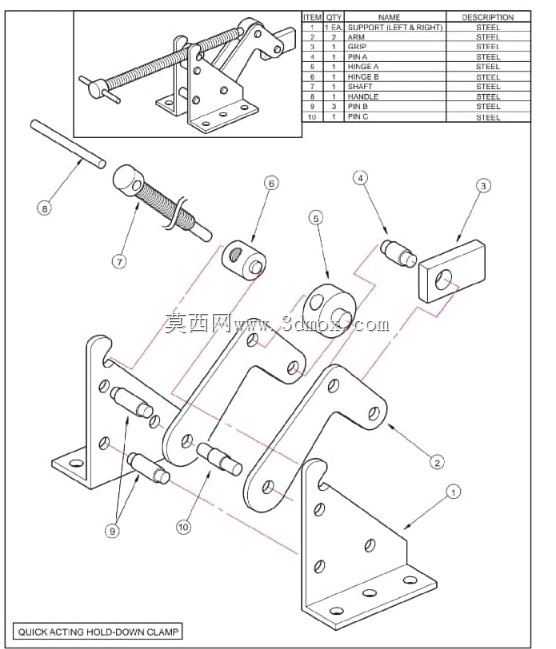

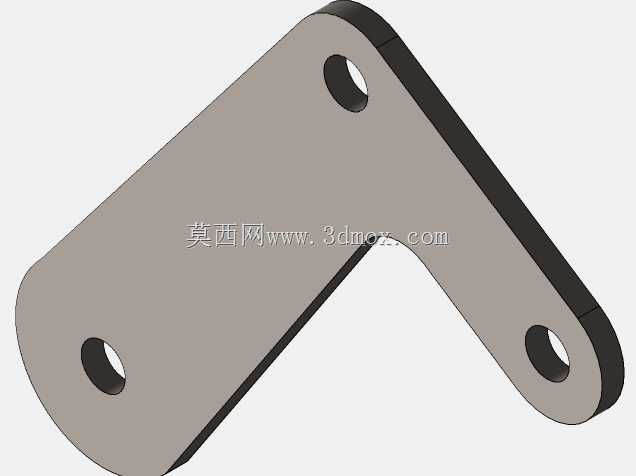

　　这款快速作用压紧夹，核心服务于工业生产里需要频繁拆装、快速锁定工件的工装场景，在五金加工工位、小型部件装配线、设备检修维护作业中都能见到这类机构的身影，它的核心作用是替代传统螺栓紧固的繁琐操作，通过连杆机构的死点特性实现快速压紧与松脱，大幅降低操作人员的装夹辅助时间。从结构设计逻辑来看，这款压紧夹采用了立式底座安装的布局，底部带安装孔的L型支座作为整个机构的承载基础，所有铰接副都做了同轴度公差约束，保证手柄扳动过程中各连杆无卡滞、无虚位。

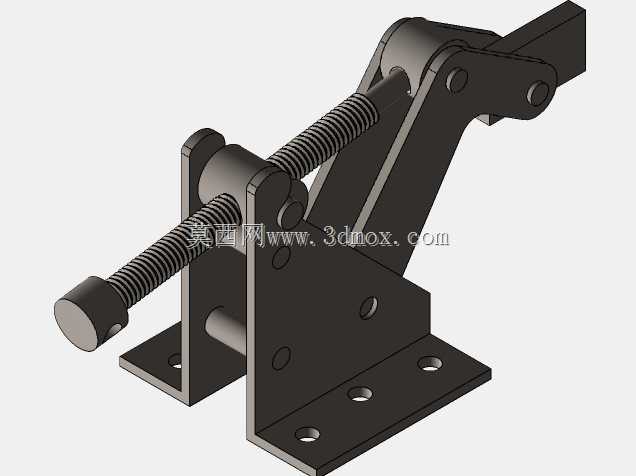

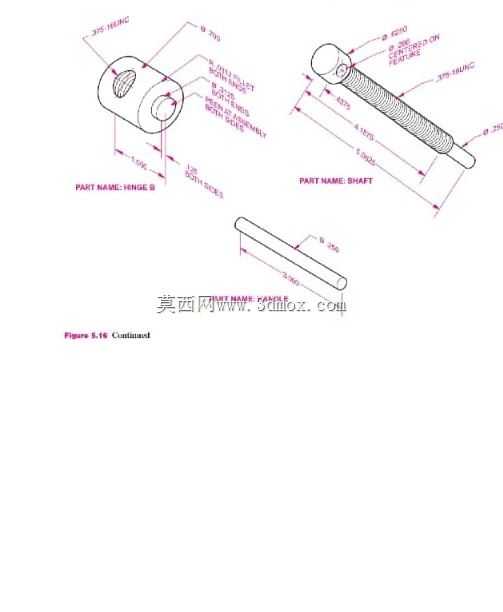

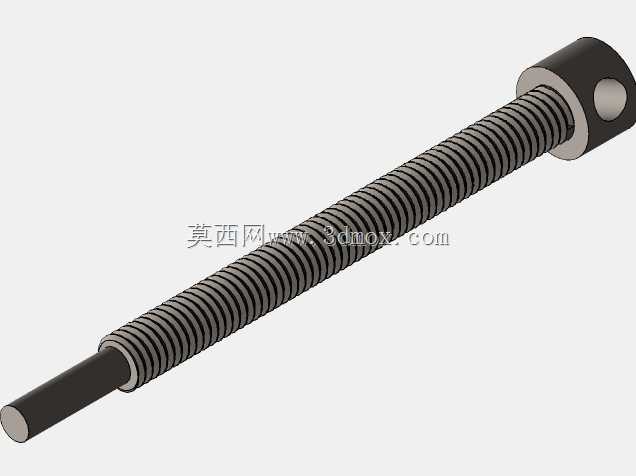

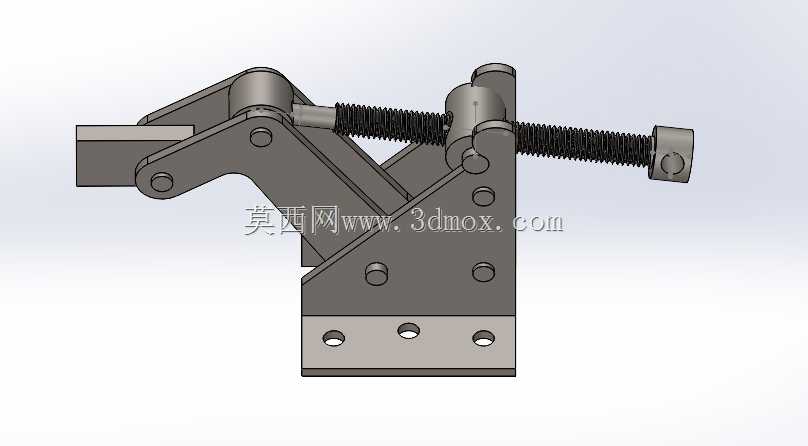

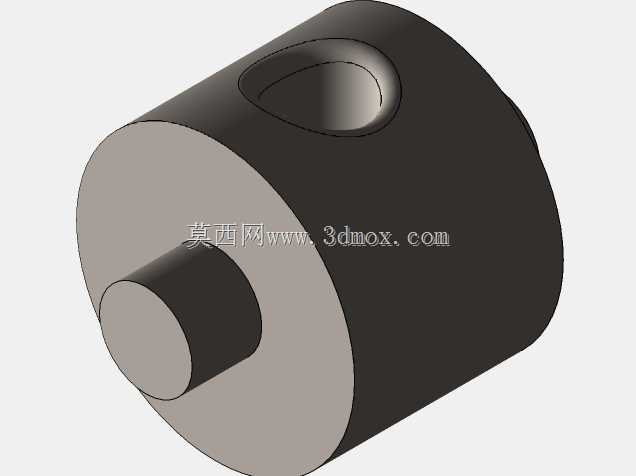

　　驱动端采用带防滑压头的调节螺杆，螺杆与压臂之间通过螺纹配合，可根据被压紧工件的实际厚度调整压合行程，压头端部做了圆弧钝化处理，避免压紧过程中刮伤工件表面，同时也能在工件存在微小尺寸公差时保证压合面的有效接触。整个机构的力传递路径经过优化，操作人员扳动手柄时的输入力通过连杆组放大后传递到压头位置，当手柄扳动到终止位置时，连杆铰接点越过机构死点，此时即便压头受到工件的反向反作用力，机构也不会自行松脱，无需额外增加锁止结构就能保证压紧状态的可靠性，只有反向扳动手柄才能解除压紧状态，这一特性也让它在存在振动的加工工位上依然能保持稳定的夹持力。

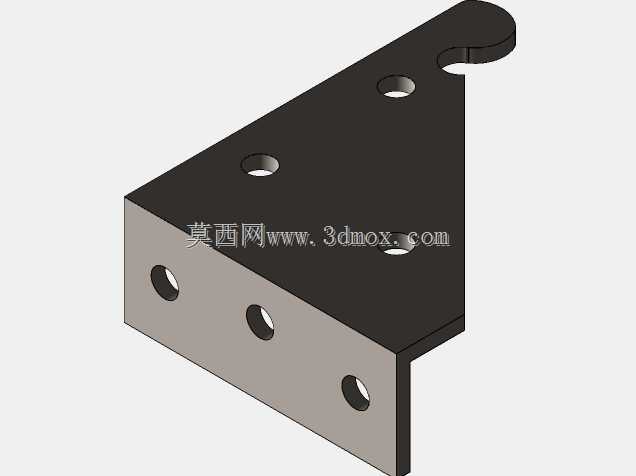

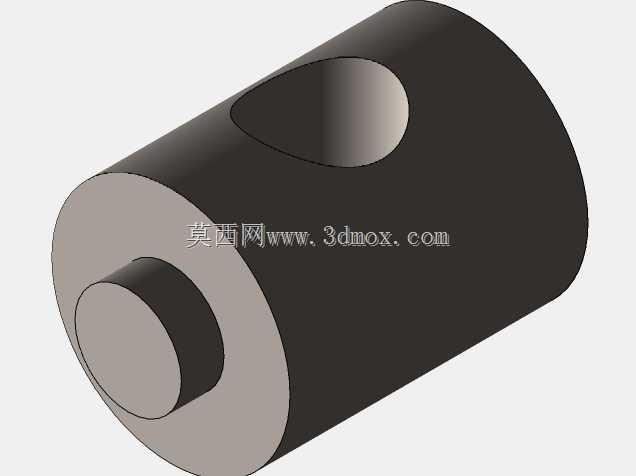

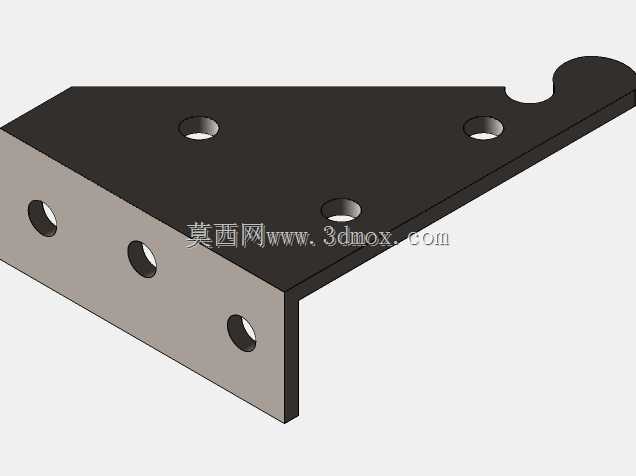

　　从安装边界来看，底座采用双列安装孔布局，孔位间距适配常见的工装台T型槽间距，也可直接通过螺栓固定在专用工装基板上，安装时需要保证支座底面与安装面完全贴合，避免铰接副受附加弯矩导致机构磨损加快。压臂的开合角度经过合理设计，松脱状态下压头抬起高度足够操作人员取放工件，不会与工件装拆路径产生干涉，调节螺杆的行程范围覆盖了常规小型工件的厚度区间，针对特殊厚度的工件也可更换不同长度的螺杆拓展使用范围。

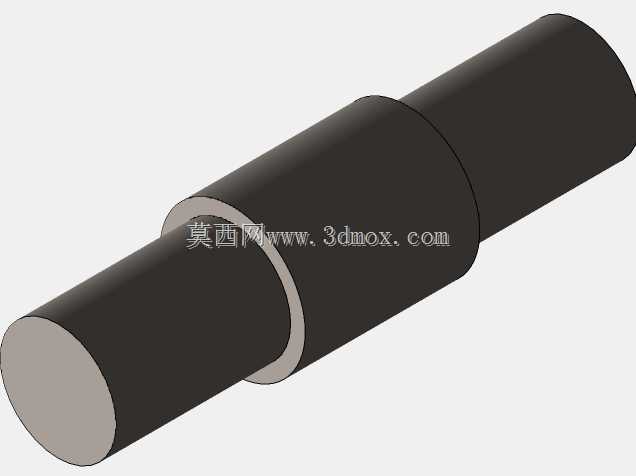

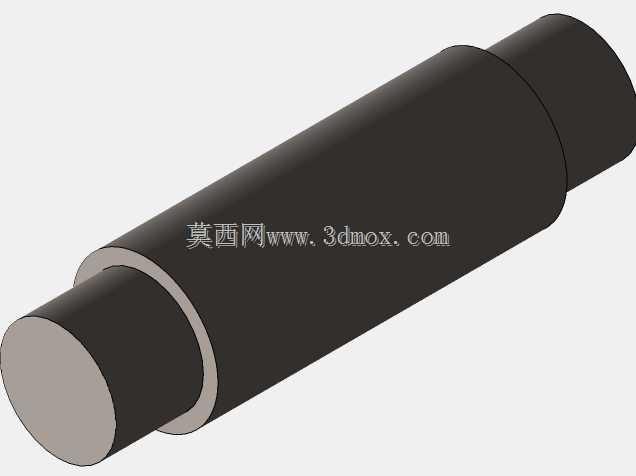

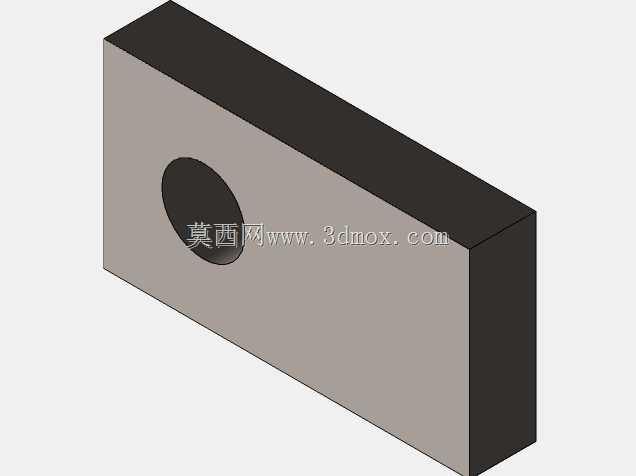

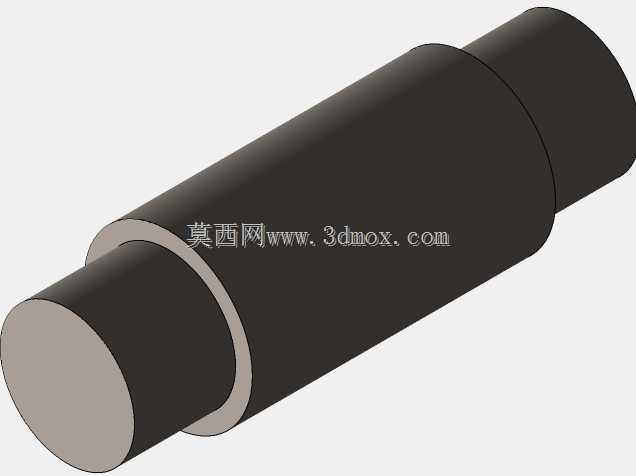

　　在实际选型应用中，这类压紧夹常被用在焊接工装的工件定位、机加工工序的毛坯夹持、装配线的部件临时固定、设备检修时的零部件限位等场景，相比气动、液压压紧机构，它无需外接动力源，纯机械结构的可靠性更高，维护成本极低，适合无气源、无电源的野外检修作业或者小规模生产工位使用。设计过程中对各铰接点的销轴做了耐磨处理，支座与连杆板材的厚度经过强度校核，在额定压紧力下不会出现结构变形，弹簧的设置用于平衡压臂的自重，让手柄扳动过程的手感更均匀，同时在松脱状态下保持压臂的抬起位置，不会因为自重下落影响工件取放。整个机构没有复杂的异形零件，所有板材件都可通过激光切割下料后钻孔、折弯加工完成，销轴、螺杆均为标准件，加工制造成本低，后期维护时更换易损件也十分方便，针对不同的使用场景，还可通过更换压头形状、调整支座安装方向来适配不同的工件夹持需求，比如将平压头更换为橡胶压头可用于夹持表面易划伤的有色金属或者塑料工件，将支座改为卧式安装可适配侧面压紧的工装布局。
