钢制槽轮式导向支撑轮架结构

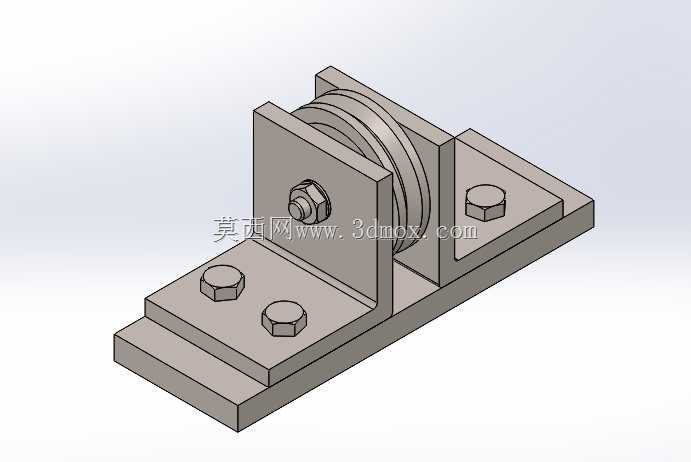

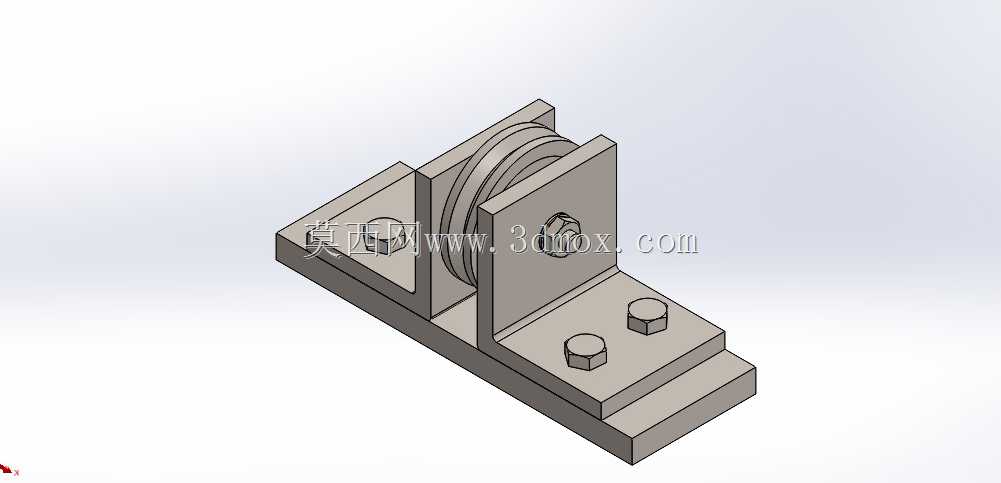

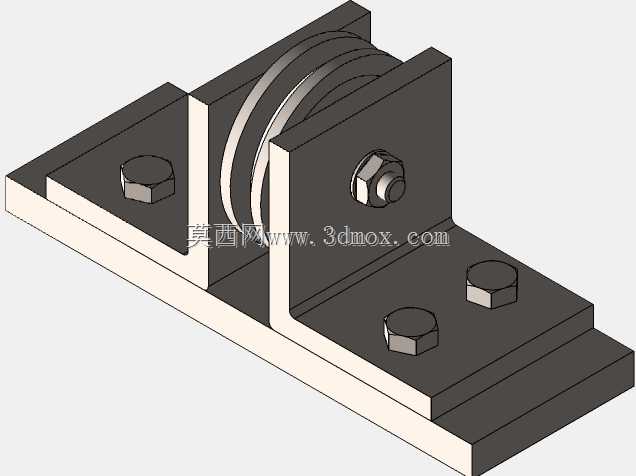

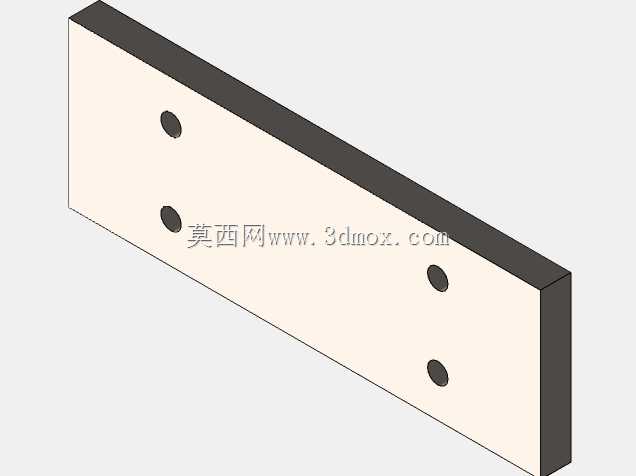

　　该轮架结构主要应用于需要绳索、软轴或细钢带做定向导向的机械传动场景，常见于小型起重辅助工位、生产线物料牵引工位、轻型张紧调节机构中，核心作用是为绕性传动件提供稳定的回转支撑与方向约束，避免传动件在运行过程中出现跑偏、剐蹭、过度磨损的问题。从结构功能来看，整个构件分为底座安装段、轮体支撑段、轮体锁紧段三个功能分区，底座采用阶梯式平板结构，预留了三个内六角螺栓安装位，安装面做了铣平处理，能够保证与设备安装基面的贴合度，避免安装后出现应力集中导致的轮体偏斜问题。

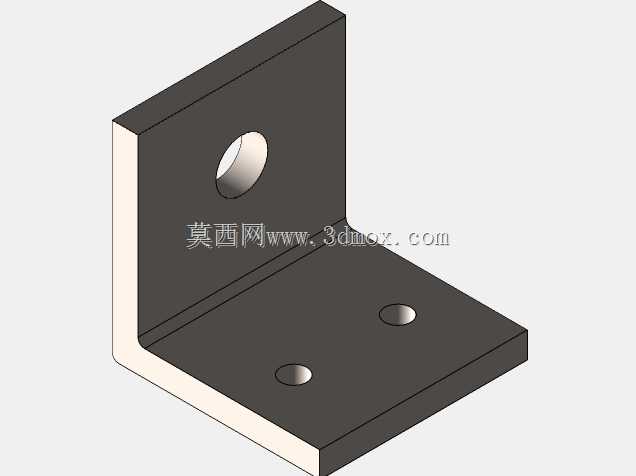

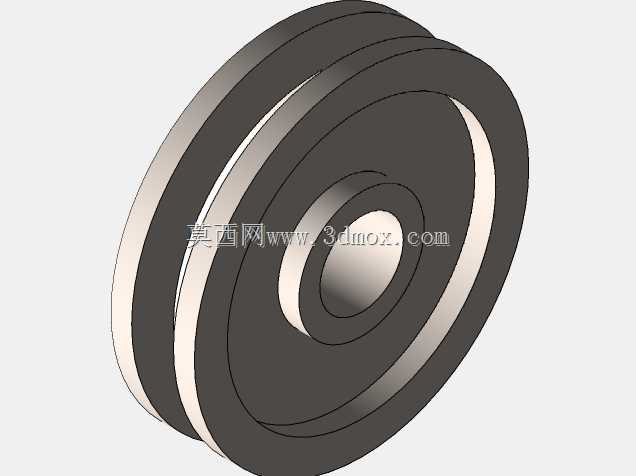

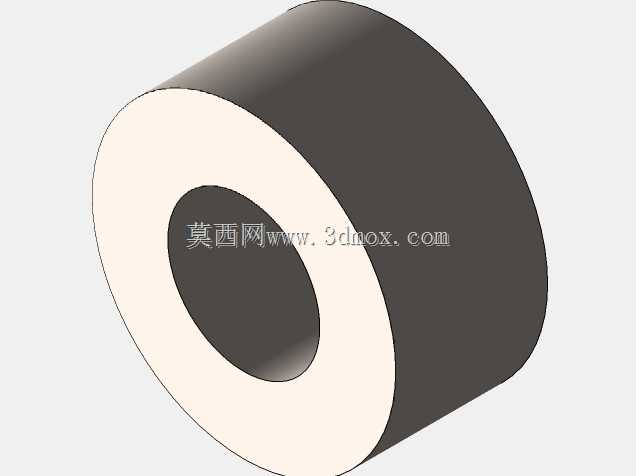

　　轮体支撑段采用双侧立板平行布置的结构，立板与底座为一体化加工成型，双侧立板上同轴加工了轮轴安装孔，孔位公差按照基孔制H7精度设计，能够保证轮轴装配后的同轴度，避免轮体转动时出现卡滞、偏磨的情况。轮体采用带导向槽的槽轮结构，槽型截面为圆弧过渡设计，能够适配不同直径的圆形绕性件，轮体中心镶嵌了自润滑衬套，无需额外加注润滑脂即可实现长时间低阻力回转，适合在免维护的工位场景下使用。轮轴的端部采用六角螺母加防松垫片的锁紧结构，能够在设备长期振动的工况下避免轮轴松脱，同时这种可拆卸的锁紧结构也方便后期轮体磨损后的快速更换，无需整体拆解整个支撑座。

　　从设计思路来看，整个构件优先考虑了安装适配性与维护便捷性，底座的安装孔采用长圆孔与圆孔组合的布置方式，其中两个孔位为沿轮体径向布置的长圆孔，能够在安装时微调轮体的前后位置，方便调整绕性件的张紧度，剩余一个孔位为定位圆孔，安装时先穿入定位螺栓确定基准位置，再调整张紧度后锁紧其余螺栓，大幅降低了现场安装的调试难度。立板的厚度根据轮体的额定负载做了等强度设计，立板靠近底座的位置做了圆角过渡处理，避免应力集中导致的立板根部断裂，轮槽的深度按照绕性件直径的1.2倍设计，能够保证绕性件在正常偏摆角度下不会从槽内脱出，同时槽口边缘做了倒钝处理，避免锋利边缘切割磨损绕性件的外层保护层。

　　关于安装边界尺寸，整个轮架的底座长度方向尺寸控制在120mm以内，宽度方向尺寸控制在80mm以内，整体高度不超过90mm，属于小型支撑构件，安装时需要保证基面的平面度误差不超过0.1mm，螺栓锁紧扭矩按照8.8级内六角螺栓的标准扭矩施加，避免过紧导致底座变形或者过松导致运行时移位。轮体的额定导向负载不超过50kg，适合轻型牵引、导向的工况使用，不可作为重型起重的承载滑轮使用，轮体的线速度建议不超过2m/s，过高的线速度会导致衬套快速磨损，缩短构件的使用寿命。在实际选型应用时，需要确认绕性件的直径与轮槽宽度的匹配度，绕性件直径与槽宽的差值建议控制在1-2mm之间，间隙过大会导致绕性件在槽内晃动，间隙过小会出现卡滞问题。如果应用在有腐蚀介质的工况下，可以在构件表面做镀锌或者喷塑处理，提升防锈耐腐蚀能力，若应用在食品加工等有卫生要求的场景，可将材质更换为304不锈钢，同时衬套更换为食品级自润滑材质，满足行业卫生要求。整个结构没有复杂的曲面特征，加工工艺性较好，底座与立板可采用整块钢板铣削成型，也可采用焊接后二次精加工的方式制作，能够根据实际生产批量灵活选择加工工艺，兼顾制造成本与结构强度。
