法兰连接式DN50通径PN40压力等级球阀结构

　　这款法兰连接球阀的核心应用场景集中在中压工业流体输送管路中，常见于化工原料输送、市政给排水支管、小型换热机组管路通断控制场景，核心作用是实现管路内流体的截断与导通，因通径为DN50，适配多数中小口径工艺支管的安装需求，PN40的压力等级可满足4MPa工作压力下的管路使用要求，适配水、轻度腐蚀性流体、洁净气体等多种介质的输送工况。从结构设计逻辑来看，该模型优先还原了球阀的核心功能部件，未做封印、钻孔等附加结构，核心目的是为阀门内部流道体积核算提供精准的三维参照，方便工程人员在管路系统设计阶段快速计算阀腔存液量，为管路吹扫、介质置换、压力试验的容积计算提供准确的数值依据，避免因估算偏差导致吹扫介质用量不足、试压注液量偏差等工程问题。

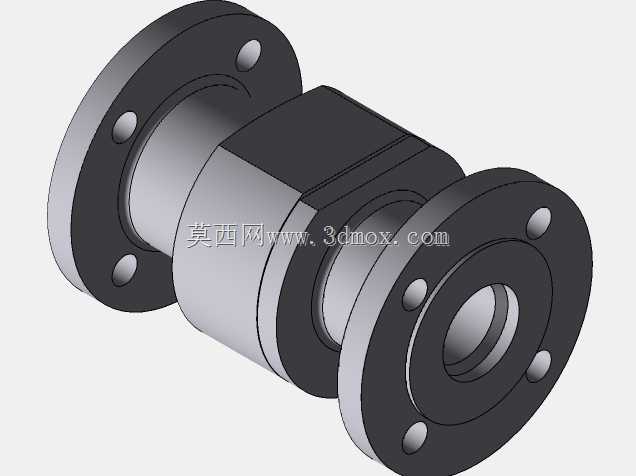

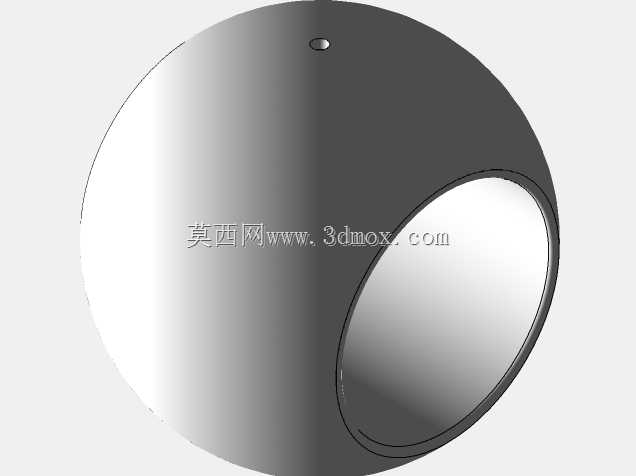

　　外形结构上，两端采用标准凸面法兰连接形式，法兰盘上均匀分布螺栓过孔，安装时可与同压力等级、同通径的管路法兰直接配对，通过螺栓紧固实现密封连接，安装边界需预留法兰盘外径的操作空间，方便螺栓穿装与后期检修拆卸；阀体中段采用方形结构设计，相比圆柱形阀体可提供更好的扳手夹持面，方便现场安装时的扭矩施加，避免阀体跟转导致密封面错位。内部核心密封与导通部件为球形阀芯，搭配对应规格的阀座环实现密封，模型还原了阀芯与阀座的配合间隙，可直接用于装配干涉检查，验证阀芯转动过程中与阀座、阀体的配合公差是否合理；流道部分采用全通径设计，流道内径与管路通径保持一致，可最大程度降低流体通过阀门时的阻力损失，减少管路系统的泵送能耗，同时全通径结构也方便管路通球清扫作业的开展，适配需要定期清理管路内部杂质的工况。

　　建模过程中严格遵循机械设计的公差配合原则，法兰螺栓孔的位置度、阀芯与阀座的配合尺寸、阀体各段的同轴度都按照通用阀门设计规范设定，可直接作为同规格球阀设计的参照基础，设计人员可在此模型基础上补充阀杆、操作手柄、密封填料函等部件，快速完成完整球阀的三维设计，大幅缩短同类型产品的开发周期；对于管路系统设计人员而言，该模型可直接导入管路装配体中，用于检查阀门与周边管路、支架、其他设备的安装间隙，提前规避现场安装时的空间干涉问题，减少施工阶段的设计变更。

　　需要注意的是，该模型未包含外部操作机构与外密封结构，仅覆盖了阀体、阀芯、阀座、连接法兰的核心过流部分，在用于实际生产设计时，需根据具体工况补充对应的密封结构、操作部件与防腐处理结构，同时结合实际使用的介质特性调整阀座与阀芯的材质选型，比如腐蚀性介质场景下需将阀座材质更换为氟橡胶、阀芯采用衬氟处理，高温工况下则需选用金属硬密封结构替代软密封，确保阀门在对应工况下的使用寿命与密封可靠性。
