带软管适配结构的管路控制球阀

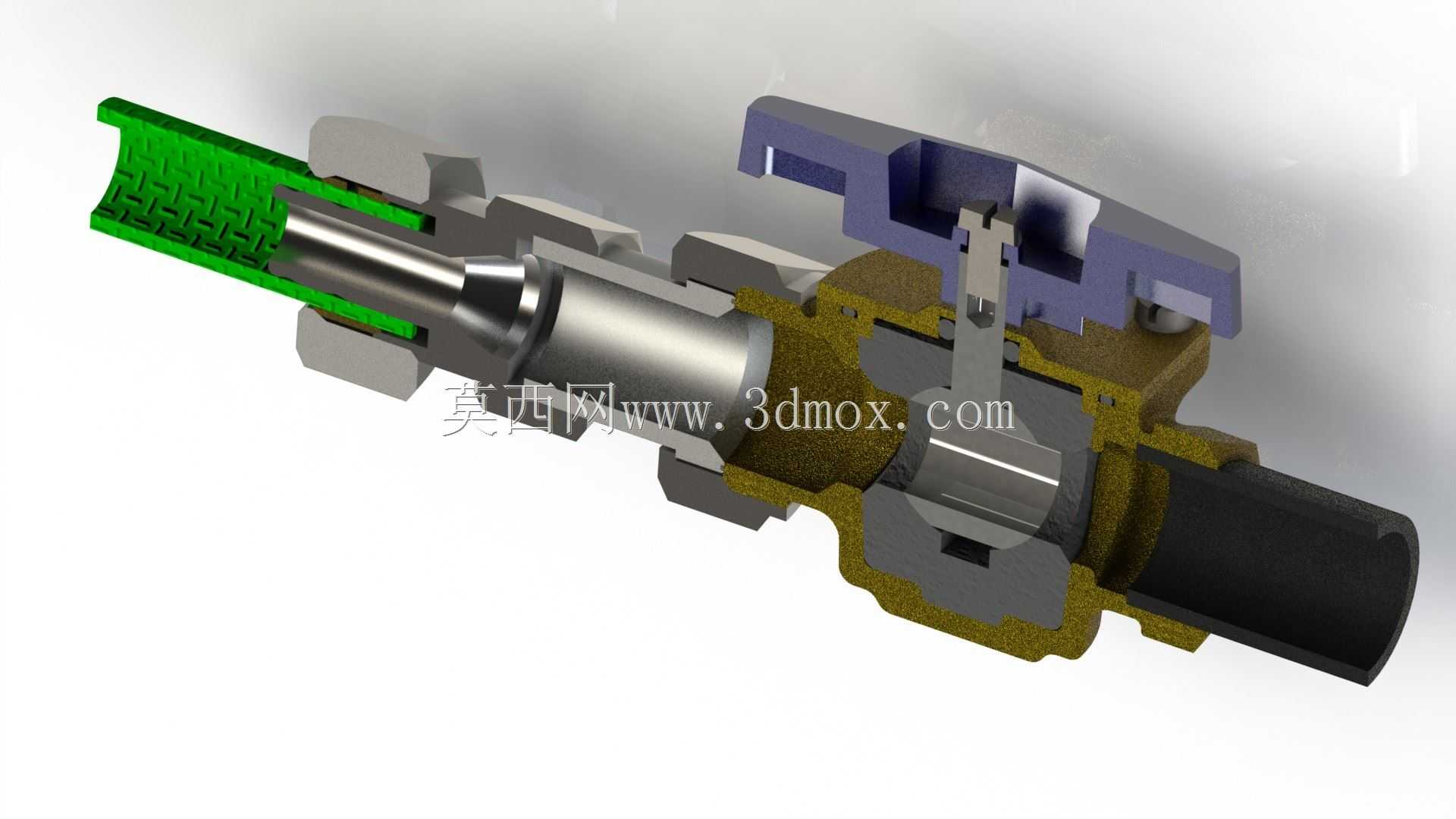

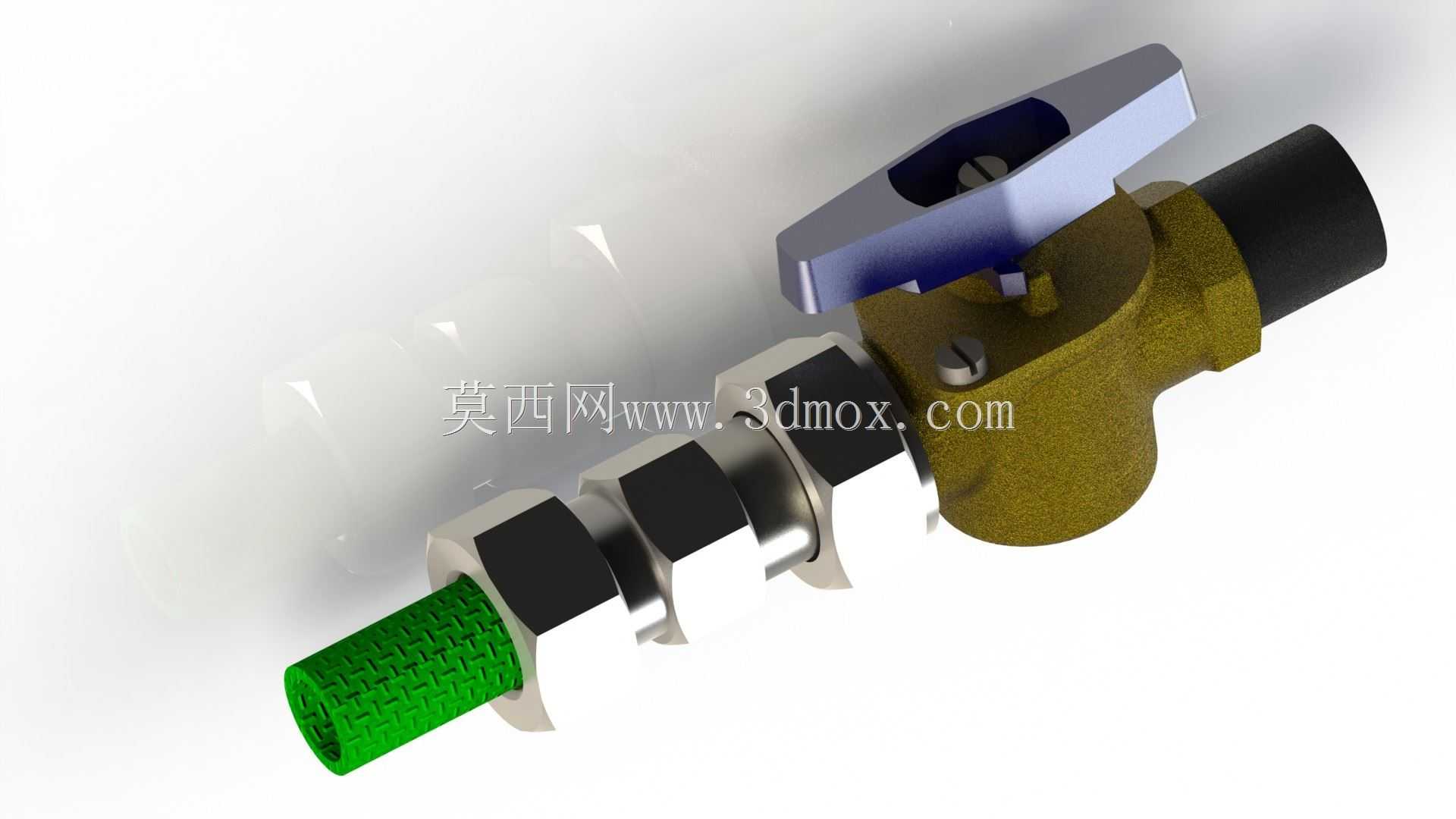

　　从结构剖面能看到，阀体采用黄铜材质作为主体，这类材质在常温水、低压压缩空气这类常规介质里有不错的耐腐蚀性，同时切削加工性能好，能保证密封面的加工精度，成本也控制在民用和小型工业场景可接受的区间。球体部分采用镀铬不锈钢材质，表面粗糙度控制在Ra0.8以下，和阀座的PTFE密封件配合时，转动扭矩小，长期使用也不容易出现卡涩或者密封面磨损泄漏的问题。手柄采用带定位凸台的扳把式结构，开关角度为90度，手柄上的限位结构和阀体顶部的定位挡块配合，能保证全开和全关位置的精准定位，不会出现开关过位导致的密封件挤压变形。在民用供水、小型气动回路、园林灌溉、低压流体输送的现场施工场景里，经常会遇到硬管管路末端需要接驳柔性软管的需求，常规球阀两端多为内螺纹、法兰或者硬管插接结构，要接软管就得额外加装转接头，不仅增加了管路的泄漏点，多段接头拼接还会占用额外的安装空间，在狭窄的设备舱、墙体预埋管路出口这类位置，额外接头的安装操作往往十分受限。这款带柔性软管适配器的球阀，就是针对这类现场痛点做的集成化结构设计，把软管接驳的功能直接整合在球阀的一端，省去了额外采购转接头、做二次密封的工序。

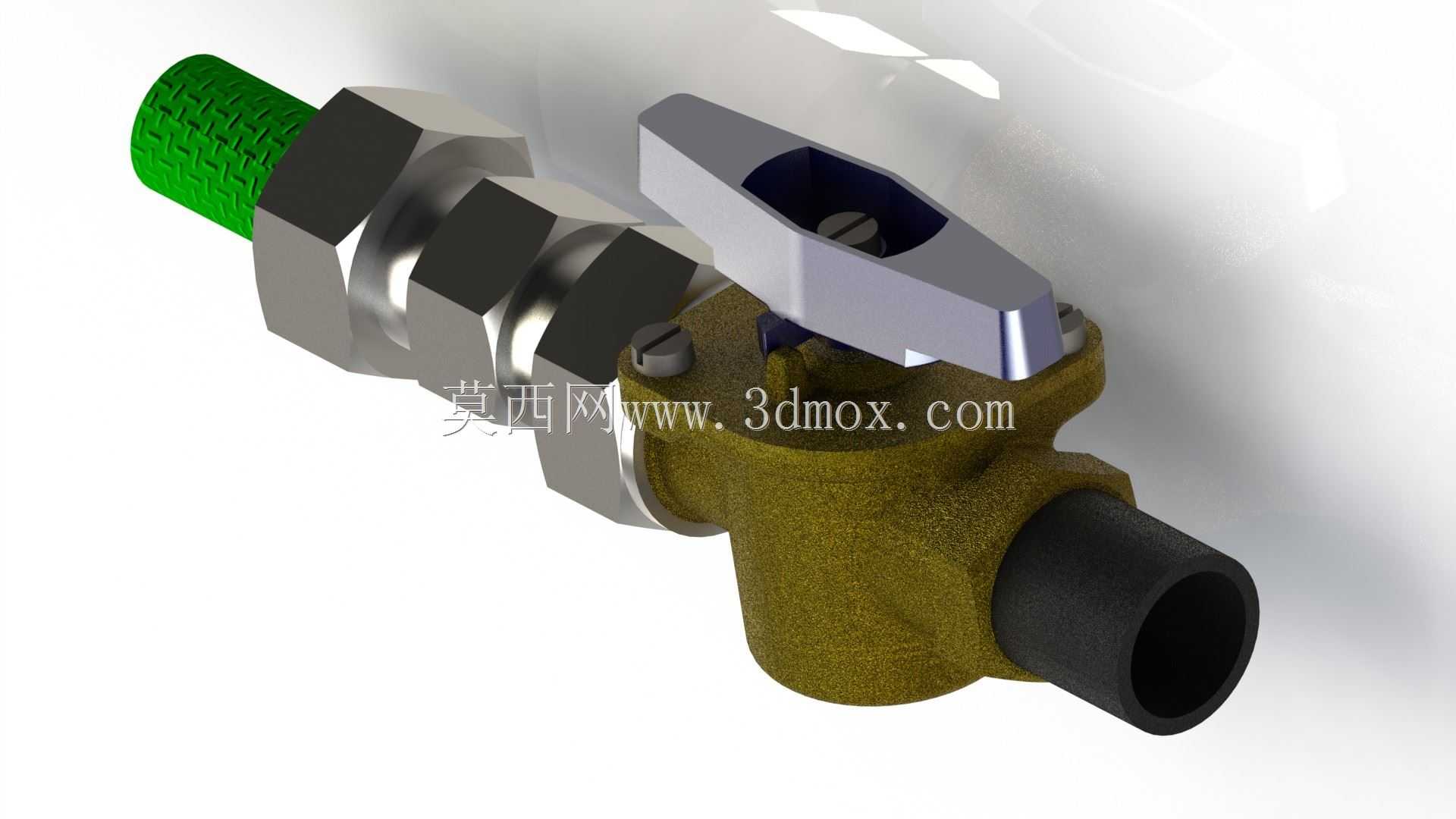

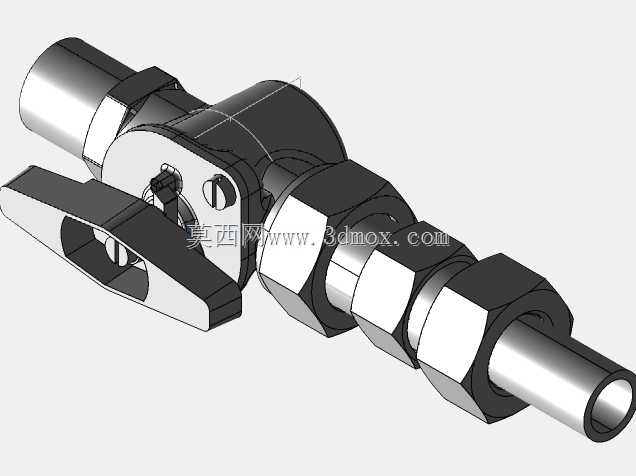

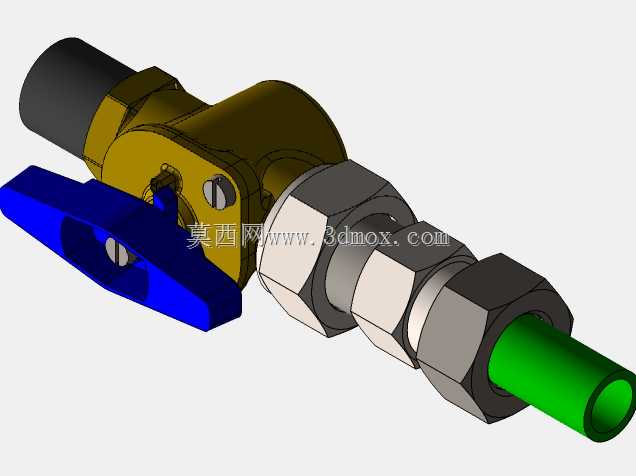

　　带适配器的一端做了阶梯式的竹节倒刺结构，表面的环形倒刺角度做了15度的倾斜设计，当柔性软管套入之后，配合喉箍锁紧时，倒刺会嵌入软管内壁，形成多道密封线，相比普通直插式接头，拉脱力能提升40%以上，在0.6MPa的工作压力下不会出现软管脱开的问题。另一端的接口采用常规外螺纹硬管连接结构，能和现有标准管路直接对接，不需要改动原有管路的安装尺寸。在安装边界上，这款球阀的整体轴向长度比同通径的常规球阀加外丝转竹节接头的组合短22mm左右，径向最大尺寸就是手柄扳到全开位置时的宽度，在管路并排布置的场景里，相邻两个球阀的中心距只需要留够手柄转动的空间即可，不会出现干涉。

　　流体通道做了全通径设计，球体的通孔直径和连接管路的通径保持一致，介质流经的时候不会产生明显的节流压降，在输送带微小颗粒的灌溉水、或者需要保证流量的气动回路里，不会出现杂质堆积在阀腔内部的问题。阀杆的密封采用双重O型圈结构，底部的密封垫直接压在球体上方，避免介质从阀杆和阀体的配合间隙渗漏，顶部的防尘圈能阻挡外部的灰尘、泥沙进入阀杆摩擦副，在户外露天安装的场景下，也能保证长期操作的顺畅性。在实际选型的时候，需要注意适配的软管内径要和竹节接头的外径匹配，软管的材质要和输送的介质兼容，比如输送燃油类介质就需要选用耐油橡胶管，输送饮用水需要选用食品级的PVC或者硅胶软管，锁紧喉箍的宽度要覆盖至少两道倒刺的位置，保证锁紧力均匀分布。

　　这类集成式的球阀相比分体接头组合的方案，减少了两个螺纹连接点，也就减少了两个潜在的泄漏位置，在批量安装的场景里，能减少至少三分之一的安装工时，不需要在现场缠生料带、做螺纹密封测试，只需要把硬管端接好，软管套入适配器端锁紧喉箍，就可以完成安装。在日常维护的时候，只需要定期检查阀杆的操作扭矩，如果出现转动发涩的情况，可以在阀杆位置滴少量硅基润滑油，不要用矿物油润滑，避免腐蚀PTFE密封件。如果长期在全开或者全关位置放置，建议每三个月操作一次手柄，避免球体和阀座长期挤压出现粘连，导致开关扭矩变大。
