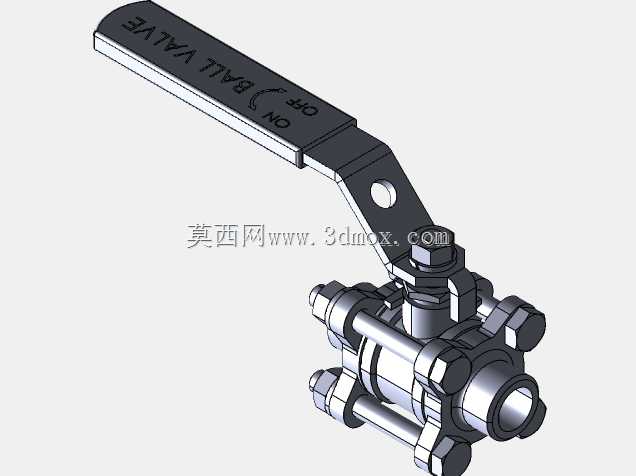

DN8规格1/4口径焊接式小型球阀结构

　　在小型流体管路的布设场景里，这类小通径焊接球阀的应用覆盖范围极广，从实验室分析仪器的气路输送、小型液压站的控制支路，到半导体设备的高纯工艺管路、小型制冷机组的冷媒回路，都能见到这类阀件的身影。不同于法兰连接或者螺纹连接的阀件，焊接端的结构形式从根源上消除了连接点位的泄漏隐患，尤其适合输送高压、高纯、有毒有害或者不允许有外漏风险的介质工况，在对密封可靠性要求严苛的小管径系统中，这种连接形式的优势是其他连接方式无法替代的。

　　从功能特性上看，该球阀采用浮动球结构设计，球体在介质压力作用下会产生微量位移，紧密压合在出口侧的阀座密封面上，实现低压工况下的可靠密封，启闭过程中球体沿阀杆轴线做90度旋转，仅需要转动四分之一圈就能实现管路的完全通断，操作力矩小，响应速度快，非常适合需要频繁启闭或者快速切断介质的支路点位。阀杆采用下装式结构，搭配防吹出设计，即使在阀腔异常升压的工况下，阀杆也不会被内部压力顶出造成外漏，密封填料采用多层复合结构，在-20℃到180℃的常规工况区间内都能保持稳定的密封性能，不需要频繁更换维护。

　　设计这款阀件的三维结构时，首先要明确的核心边界是通径参数，DN8对应的公称通径为8mm，搭配1/4英寸的连接端口，焊接端的外径尺寸需要匹配常规的8mm外径仪表管，焊接坡口采用标准的V型结构，坡口角度控制在30度到35度之间，钝边厚度1mm，既能够保证焊接过程中焊料充分熔合，又不会出现焊瘤掉入阀腔影响球体动作的问题。整体结构的长度尺寸控制在45mm以内，阀体采用锻造不锈钢棒料加工而成，流道采用全通径设计，流道孔径与公称通径保持一致，不会出现缩径造成的介质流阻增大问题，对于输送含有微小固体颗粒的介质工况，全通径结构也能避免颗粒在阀腔内部堆积卡滞球体。

　　安装边界的考量是这类小阀件设计中容易被忽略的环节，由于采用焊接连接方式，安装时需要将阀体两端与对应管路直接焊接固定，因此建模时需要预留足够的焊接操作空间，阀体两端的焊接端距离阀体中部六角操作位的距离不小于10mm，方便焊工在现场进行氩弧焊操作时不会被阀体结构干涉。阀杆顶部的手柄连接位采用扁方结构，配套的小型冲压手柄长度控制在60mm，操作时的力臂长度刚好匹配该规格球阀的启闭力矩，不需要额外加力杆就能完成操作，同时手柄的转动范围设置了机械限位，能够准确指示阀门的启闭状态，当手柄与管路方向平行时为全开状态，垂直时为全关状态，现场巡检人员不需要额外的检测工具就能直观判断阀门工况。

　　在细节结构处理上，球体与阀座的密封面采用镜面抛光处理，表面粗糙度达到Ra0.2以下，能够有效降低密封面的摩擦系数，减少启闭过程中的磨损，延长阀件的使用寿命。阀体中缝的密封采用金属缠绕垫片，相比普通橡胶垫片，金属缠绕垫片能够承受更高的温度波动和压力冲击，在焊接过程产生的热传导影响下也不会出现密封失效问题。阀腔内部的所有过渡位置都采用圆角过渡，不存在介质滞留的死角，在输送高纯介质或者需要定期清洗消毒的管路系统中，这种无死角结构能够避免介质残留滋生细菌或者污染后续输送的介质，满足食品、医药、半导体等行业的洁净管路要求。

　　实际选型应用中，这款阀件的公称压力等级为PN63，能够承受最高6.3MPa的工作压力，完全满足大多数小型高压管路的使用需求，相比同规格的截止阀或者针型阀，球阀的流阻更小，介质通过时的压力损失可以忽略不计，在需要保持介质压力稳定的控制支路中，这种低压损特性能够有效降低系统的能耗，减少压力波动对后端精密仪表的冲击。建模过程中对所有配合尺寸都做了公差匹配，阀杆与阀体的配合间隙控制在0.02mm到0.03mm之间，既能够保证阀杆转动灵活，又不会因为间隙过大造成填料处的外漏，球体与阀座的配合过盈量设置在0.05mm，在保证密封性能的同时不会产生过大的操作力矩。
