小型伦琴射线管原型结构三维设计

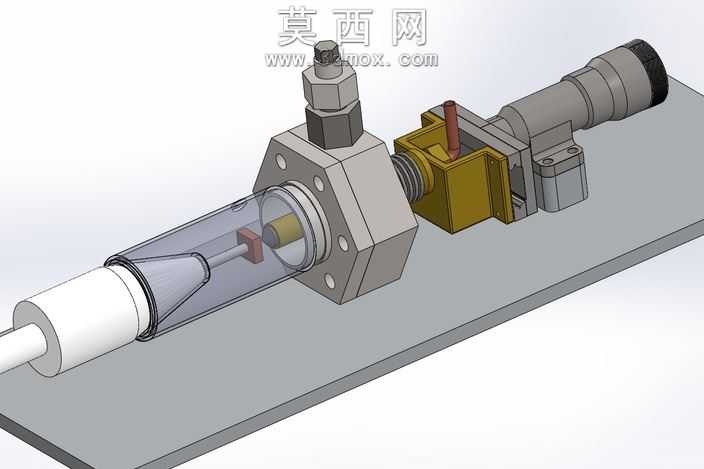

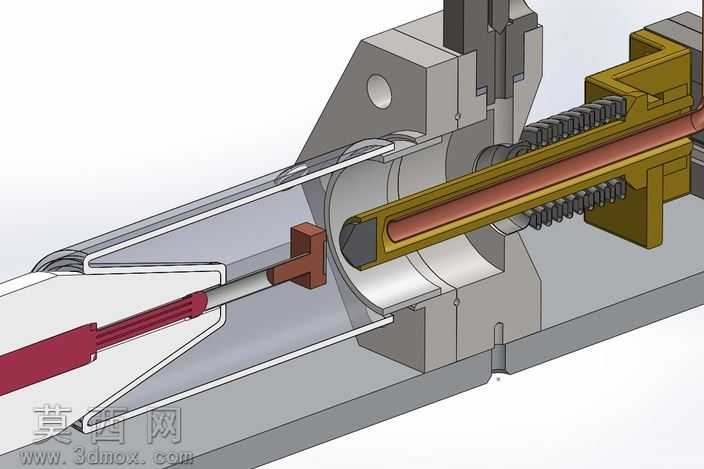

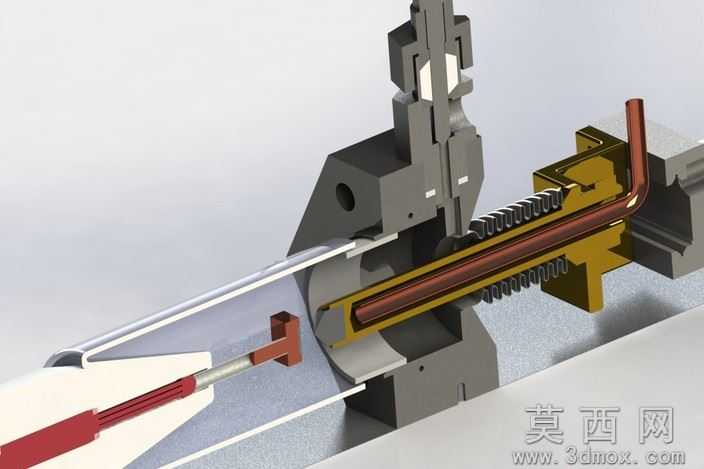

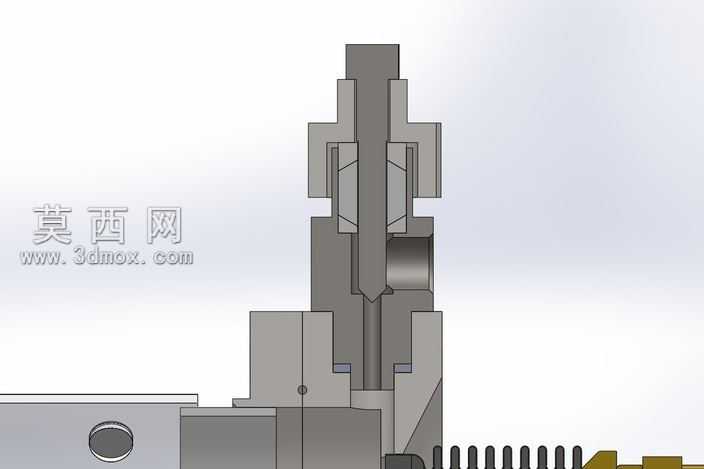

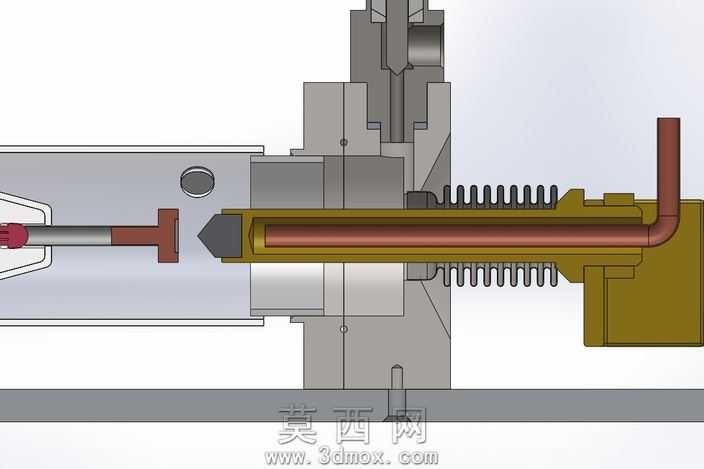

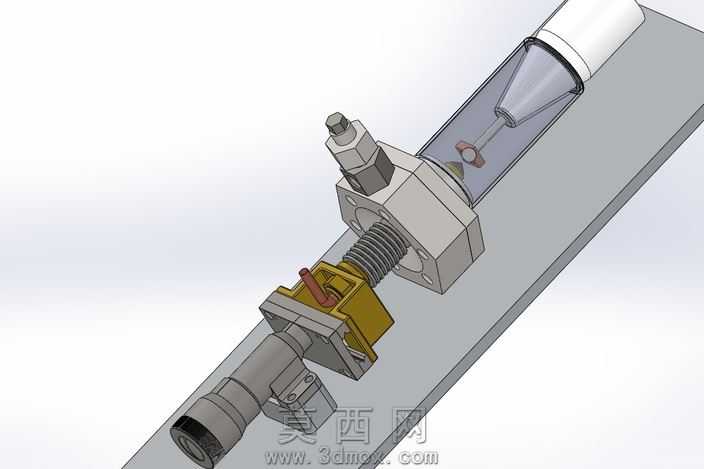

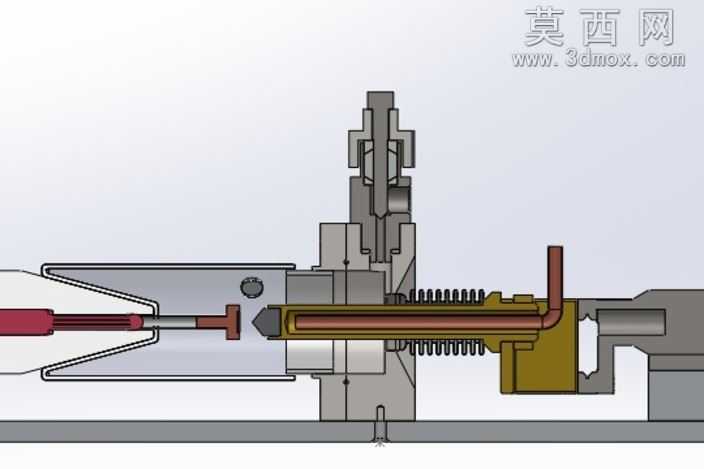

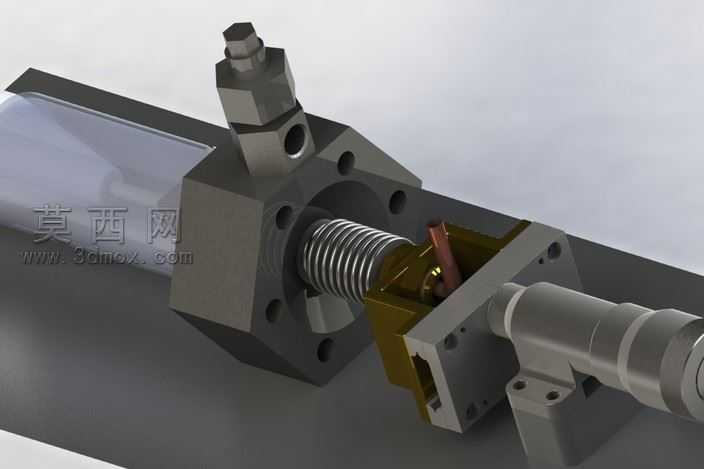

本作品为小型伦琴射线管原型的三维结构设计，整体采用三维建模软件完成全参数化构建，从核心功能需求出发完成各部件的结构布局与装配设计。建模过程中首先梳理射线管的工作逻辑，围绕阴极与阳极间距可调的核心需求，搭建主体基座结构，基座采用六方定位结构设计，预留多组安装孔位，既保证整体结构的装配稳定性，也为后续外接真空管路、电路连接预留充足的扩展空间。核心的间距调节结构采用精密螺纹传动设计，建模时还原了螺纹的完整齿形结构，搭配导向定位槽，可实现0.5到3毫米范围内的阴极阳极间距精准调节，满足不同工况下的射线发射参数调试需求。阴极部分采用碳纳米管冷阴极设计方案，在建模时对阴极安装座的定位结构、导电连接结构做了精细化还原，保证冷阴极的安装精度与导电稳定性；阳极结构配套散热与定位组件，适配2-5W功率下50keV射线的发射工作需求。真空腔体部分采用筒状密封结构设计，搭配端部的真空接头组件，接头部分还原了六角锁紧结构、密封锥面的细节特征，可实现1e-8mbar级别的高真空密封要求，满足射线管的真空工作环境需求。渲染阶段针对不同部件赋予适配的材质属性：金属结构件采用哑光合金钢材质，还原金属加工后的磨砂质感，螺纹、安装孔等细节处做了边缘倒角的光影处理，凸显机械加工的精度感；真空腔体采用半透明石英材质，通过调整折射与透明度参数，可直观展示内部的电极结构；密封件、绝缘部件采用深色工程塑料材质，与金属部件形成清晰的视觉区分。整体装配结构完全遵循实际加工与装配逻辑，各部件之间的配合公差、连接关系都在建模中做了对应约束，既可以直观展示射线管的内部构造与工作原理，也可为后续的实物加工、性能测试提供精准的三维结构参考，验证碳纳米管冷阴极在小型射线管中应用的结构可行性。
