双头开口机械加工扳手结构设计

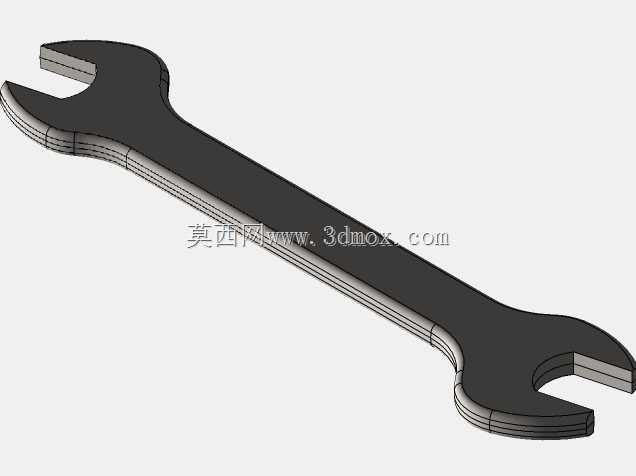

　　在设备装配、产线运维、机械加工现场的各类螺纹副紧固作业场景中，双头开口扳手是一线操作与设备维保人员接触频次极高的手动紧固工具，这类工具无需配套复杂动力源，依靠人力即可完成不同规格外六角螺栓、螺母的旋拧作业，在狭窄操作空间、无供电配套的野外维保场景、精密部件装配的微调工序中，其使用灵活性是气动、电动紧固工具无法完全替代的。这款双头开口扳手的结构设计完全围绕手动紧固作业的实际受力需求展开，整体采用长直杆身搭配两端不同规格开口的布局，杆身截面做了等强度优化，从靠近开口端的加厚过渡段到杆身中段的平直段，截面厚度随受力弯矩的变化做渐变处理，既避免了杆身整体过厚带来的重量冗余，也能保证在额定紧固力矩下杆身不会出现弯折变形，长时间握持作业时能有效降低操作人员的手臂负荷。

　　两端开口的尺寸对应两种常用的外六角紧固件规格，开口处的夹持面做了15度的倾角设计，这个角度是经过长期作业验证的最优值，在紧固件周边操作空间有限、无法完成整圈旋转的场景下，每次扳动后只需将扳手翻转180度即可重新卡合紧固件，大幅减少小空间作业时的扳手调整频次，同时开口的两个夹持面做了高精度的平行度管控，与六角头紧固件的侧面可以实现充分面接触，避免点接触、线接触导致的紧固件棱角磨损，也能减少扳手开口处的应力集中，延长工具使用寿命。

　　扳手的整体外形尺寸充分考虑了手动操作的力臂需求，杆身长度匹配对应规格紧固件的额定紧固力矩，操作人员施加正常握力即可达到螺纹连接所需的预紧力，不会因为力臂过短导致施力不足、预紧力不够引发的连接松动，也不会因为力臂过长导致施力过载、拧断螺栓或者滑丝损伤紧固件。杆身的轮廓边缘全部做了倒圆角处理，没有尖锐的铣削棱角，握持操作时不会划伤手部，长时间施力作业时也能减少手掌的压痕不适感。

　　从设计逻辑上看，这款扳手没有多余的装饰性结构，所有几何特征都服务于实际使用功能：两端开口与杆身的过渡位置做了圆弧过渡，避免直角过渡带来的应力集中，在承受较大扳动力时不会在过渡位置出现断裂失效；杆身表面的平整结构既方便加工时的铣削成型，也便于后续的表面防锈处理，在潮湿、多油污的作业环境中也能保持较好的结构强度，不会轻易出现锈蚀卡滞的问题。在实际应用中，这类双头开口扳手常配套在设备随机工具箱、机加工工位工具架、维保人员随身工具包中，覆盖从普通民用设备拆装到工业产线设备日常维保的各类场景，针对不同安装边界的紧固件，两端不同规格的设计可以减少操作人员更换工具的频次，单把工具即可覆盖两种常用规格的紧固件作业需求，尤其在登高作业、狭小设备舱内作业时，减少工具携带数量能有效提升作业效率，降低工具掉落的安全风险。建模过程中对开口的夹持面尺寸、杆身的受力形变、过渡位置的应力分布都做了对应校核，保证模型的几何参数完全符合实际加工生产的尺寸要求，既可以作为手动工具设计的参考原型，也能用于工具类教学演示、装配场景的三维可视化展示，还原真实工具的结构特征与尺寸比例。
