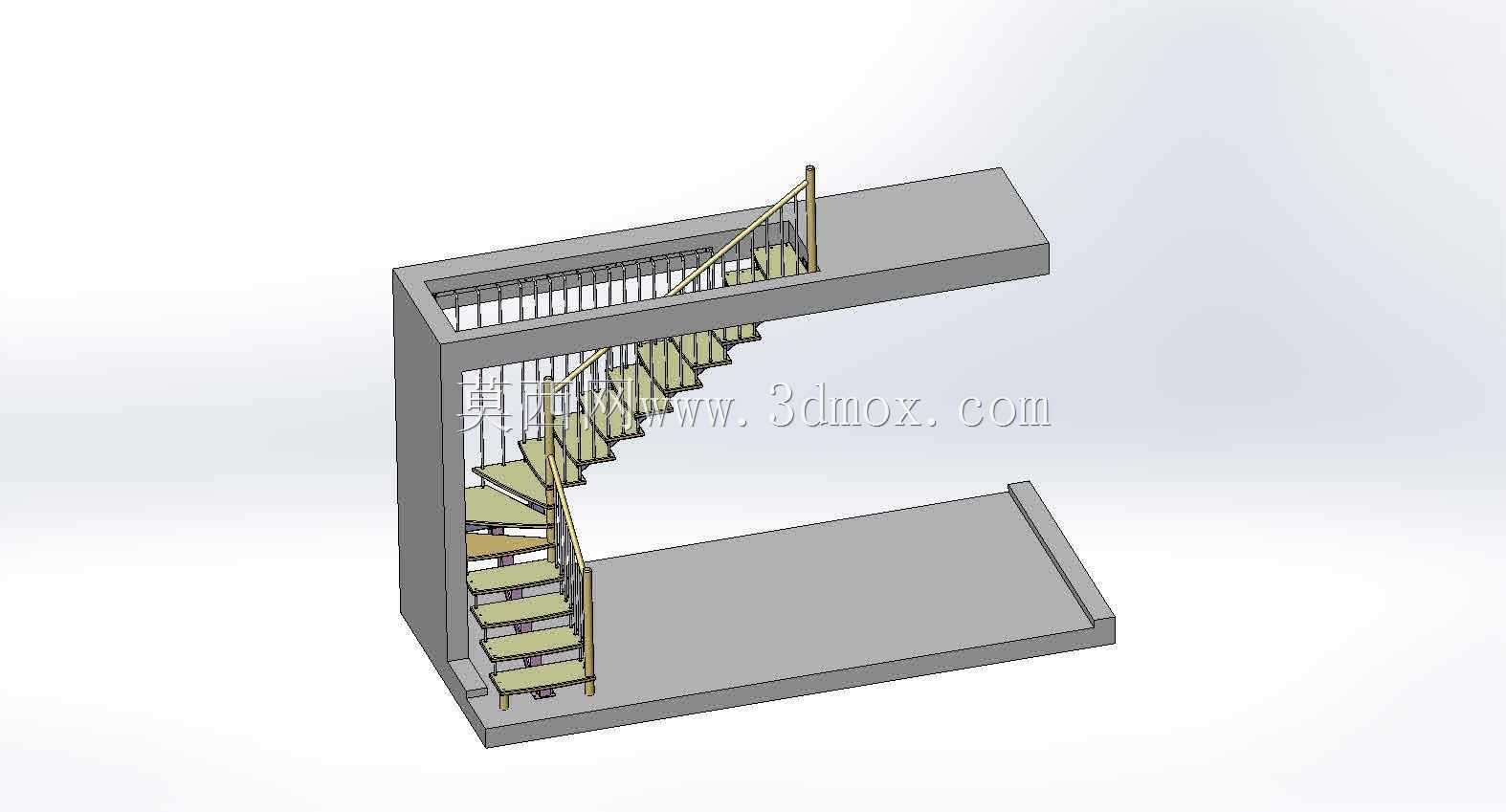

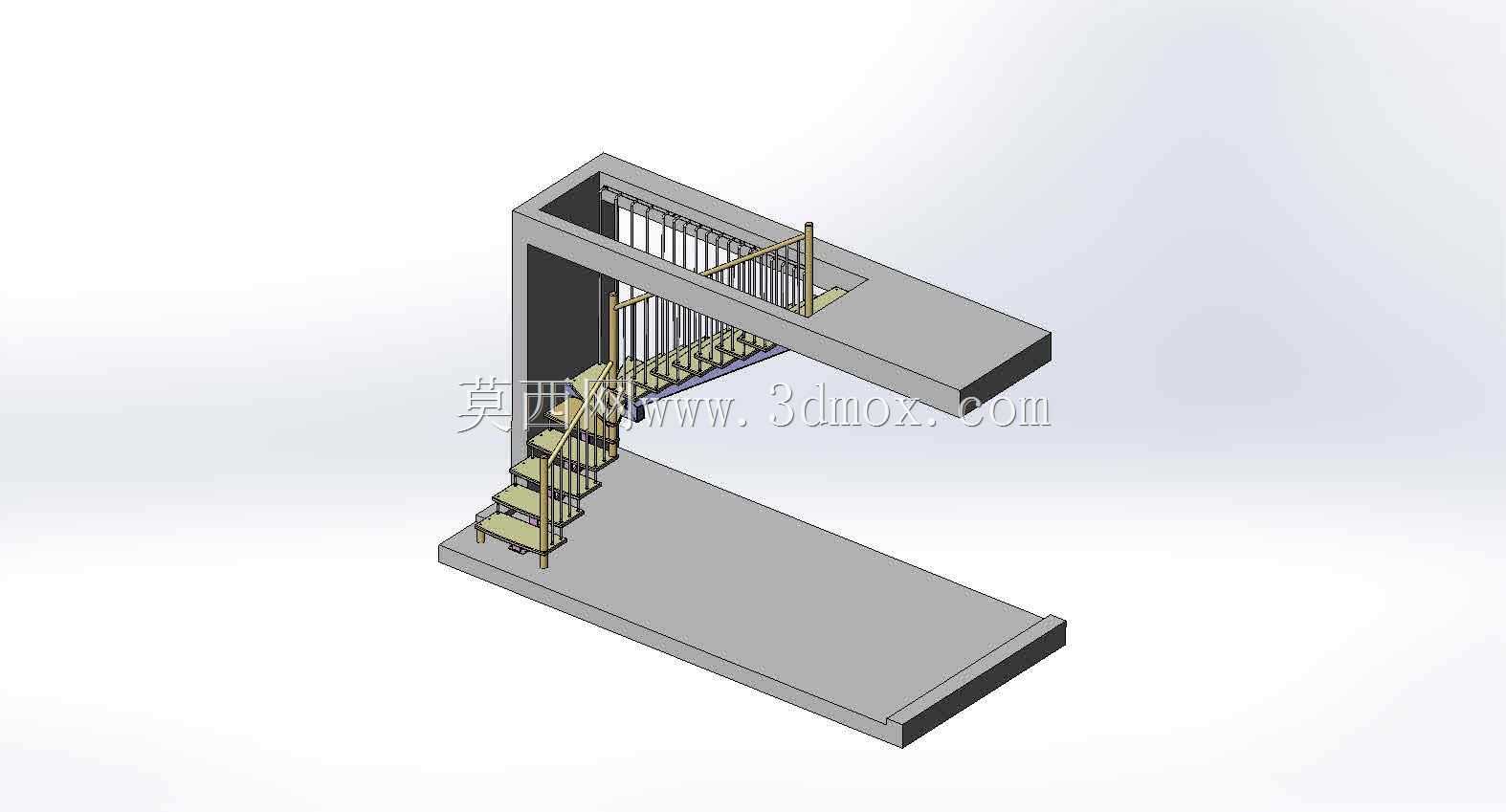

复式空间折返式钢木楼梯结构设计

　　这款折返式钢木楼梯的三维结构设计，主要适配loft公寓、小型复式住宅、工业风办公夹层这类垂直高差在2.8-3.2米的空间场景，核心作用是在有限的水平投影面积内完成上下层的通行连接，同时兼顾空间通透感与结构安全性。从实际使用场景出发，这类楼梯常被应用在层高受限、无法布置直跑梯的空间里，相比旋转梯，折返式的踏步宽度一致性更好，上下楼的步态舒适度更高，也方便搬运尺寸稍大的家具物件通过。

　　设计过程中首先敲定了折返式的梯段布局，将整段楼梯分为上下两个直跑段，中间设置90度转向平台，整体水平投影控制在1.8米×2.2米的边界范围内，不会占用过多下层使用空间。踏步部分采用钢框架搭配木质踏面的组合结构，每级踏步的高度控制在180mm，踏面深度250mm，符合民用建筑通行的人体工程学要求，避免上下楼出现踏空、抬腿费力的问题。梯段的承重框架采用矩形钢管焊接成型，主承力梁沿梯段走向布置，两端分别固定在下层地面与上层楼板的预埋结构件上，转向平台处额外设置斜向支撑，分散梯段的承重载荷，避免长期使用出现结构形变。

　　护栏部分的设计兼顾安全与视觉通透感，沿梯段外侧与临空侧布置竖向栏杆，栏杆间距控制在110mm以内，防止孩童攀爬坠落，扶手采用连续的圆形截面杆件，沿梯段走向平滑过渡，在转向平台处做圆弧衔接，保证手扶移动时的顺畅度，没有突兀的棱角。踏面下方的钢框架预留了木质踏面的安装槽位，安装时可以通过螺栓将木质踏面固定在钢框架上，后期维护更换也比较方便，不需要整体拆解梯段结构。

　　从安装边界来看，这款楼梯的上层接口需要匹配上层楼板的开口尺寸，开口边缘需要做加固处理，与楼梯主承力梁的连接位置要保证足够的锚固强度，下层固定端需要落在坚实的地面基层上，避免出现沉降倾斜。整个结构没有多余的装饰构件，所有杆件的布置都兼顾承重与视觉简洁性，钢构件的外露部分可以根据装修风格做喷塑、烤漆处理，木质踏面可以选择不同的材质与配色，适配不同的室内装修风格。

　　在结构校核层面，每级踏步的设计载荷满足民用建筑楼梯的承重要求，主承力梁的截面选型经过载荷验算，在满布活载荷的情况下，梯段的最大挠度控制在规范允许范围内，不会出现明显的晃动感。护栏的水平推力载荷也做了对应验算，保证倚靠时不会出现变形脱落的问题。整个模型完整还原了楼梯的所有装配细节，包括各个构件的连接位置、安装孔位、衔接关系，结构设计人员可以直接参考这个模型调整尺寸参数，适配不同的层高与空间尺寸，施工人员也可以通过模型直观理解各个构件的装配顺序，减少现场安装的出错概率。
