八字尾AC电源输入插座结构设计

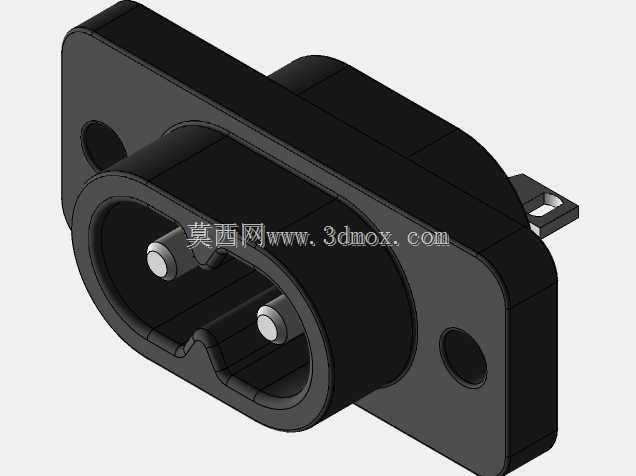

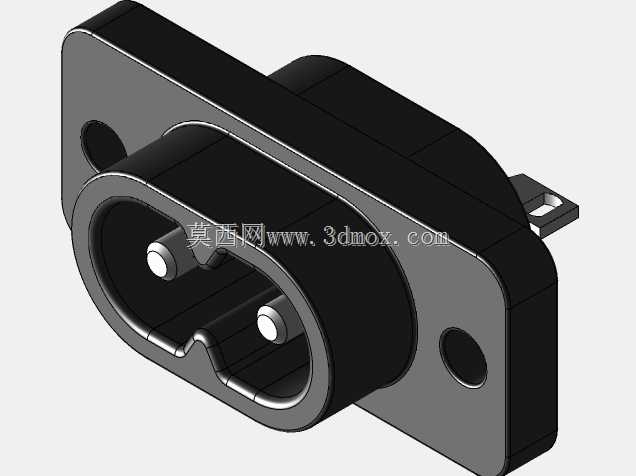

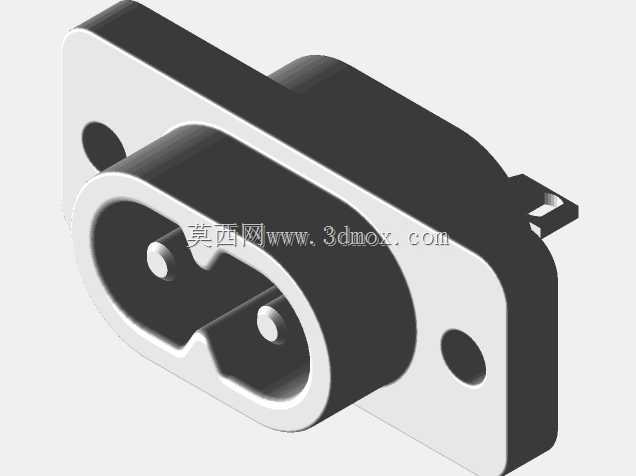

　　法兰安装面的两个固定孔对称分布在接口两侧，安装时可以直接从设备面板外侧穿入，用螺丝从背面锁紧固定，不需要复杂的卡扣结构，安装容错率高，即使是薄钣金或者塑料外壳的设备，也能获得足够的固定强度。设计这款接插件的三维模型时，首先要明确插接配合的公差带，公头插头的插片厚度、中心距都有对应的行业标准，腔体的开口尺寸要预留足够的插拔间隙，同时不能间隙过大导致插头插入后出现松垮晃动的问题，长期插拔后的接触可靠性是这类部件的核心指标，所以插针的固定结构在模型里做了埋入式设计，导电插针的后半段直接注塑包裹在绝缘本体内部，避免插针在反复插拔过程中出现松动扭转。日常接触的各类小型消费电子、桌面型仪器设备、外置电源适配器上，这类两孔AC输入插座的出镜率极高，区别于常见的品字尾三孔插座，这款八字型接口专门针对二类防触电设备设计，不需要接地引脚，刚好匹配两芯电源线的连接需求，能在有限的设备面板空间内完成市电接入的功能。从结构上看，整个部件采用法兰式安装设计，主体为绝缘耐温的工程塑料材质，前端的插接腔体做了内凹导向结构，两个圆柱形导电插针平行布置在腔体内部，插针根部做了限位台阶，避免插头插入时出现过度位移导致内部焊脚受力变形。

　　安装边界方面，法兰盘的厚度控制在常规面板适配的尺寸，背面的本体部分做了阶梯让位，当设备面板开对应的方孔时，本体可以嵌入面板内部，只露出法兰面和插接接口，既可以减少设备内部的空间占用，也能让外观面更整洁。背面的两个焊脚引脚呈扁平状，既可以直接焊接在PCB板上对应焊盘，也可以通过导线压接后引出，适配不同的内部布线方案，焊脚的位置做了防呆偏移设计，不会出现正负极接反的问题。在实际选型应用中，这类插座普遍用在不需要接地保护的二类设备上，比如桌面型音响、小型路由器、外置光驱、低压电源适配器、部分手持式小型电器，相比带接地的三孔插座，它的整体体积更小，面板开孔尺寸也更紧凑，能帮设备节省宝贵的外观面空间。

　　建模过程中需要特别注意插针的突出高度，既要保证插头插入后有足够的接触面积，避免接触电阻过大导致发热，也不能突出过多导致插头未完全插入时露出带电部件，带来安全隐患。插接腔体的入口处做了圆弧导向倒角，用户在插电源线的时候不需要完全精准对位，顺着倒角就能顺利把插头滑入接口，提升日常使用的便利性。绝缘本体的边角全部做了圆角处理，没有尖锐的棱角，一方面是注塑生产时可以改善塑料的流动填充效果，减少注塑缺陷，另一方面安装时也不会划伤操作人员的手，或者刮坏设备内部的导线绝缘层。两个安装孔的中心距按照通用标准设定，和市面上同规格的插座可以直接互换，不需要修改设备面板的开孔和安装孔位，降低供应链替换的成本。

　　从结构强度角度考虑，法兰盘和本体的连接处做了加厚的加强筋，因为用户插拔插头的时候会对法兰面施加侧向的力，如果连接处壁厚过薄，长期使用后容易出现开裂的问题，加厚过渡之后可以大幅提升抗侧向力的能力，延长部件的使用寿命。插针的导电部分选用铜质基材，表面做镀镍处理，既保证良好的导电性能，也能避免长期使用出现氧化导致接触不良，模型里虽然只体现了结构外形，但在实际设计选型时，插针的载流量是核心参数，要匹配设备的最大功率需求，避免满载时出现过热问题。这类接口的防误插设计也很关键，八字型的腔体轮廓是非对称的，对应的公头插头只能以正确的方向插入，用户不会出现反插的情况，避免强行反插导致插针弯折损坏。
