工业燃油燃烧器设备三维结构设计

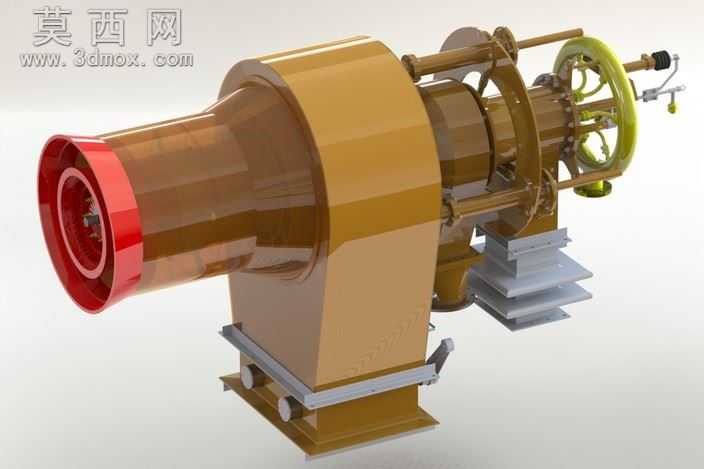

本作品为工业燃烧器的三维数字化设计成果，建模阶段采用参数化特征建模方式，先对燃烧器的核心功能模块进行拆分，依次构建风筒壳体、燃油输送管路、调风机构、安装底座、调节手轮组件等独立零件，再通过装配约束完成整机的虚拟装配，确保各部件的配合间隙、运动行程符合实际工业设备的运行逻辑。渲染阶段采用工业产品可视化的写实风格，为风筒主体赋予暖棕色调的金属烤漆材质，还原工业设备的漆面质感，前端喷火口设置高光泽红色耐高温涂层材质，侧面的调节手轮采用半透明黄绿色工程塑料材质，安装底座与支撑结构赋予哑光银灰色铸钢材质，各类管路、紧固件分别赋予对应的金属材质，通过环境光与定向补光结合的打光方式，突出设备的结构层次与曲面过渡，同时添加柔和的地面阴影增强模型的真实感。结构设计上，该燃烧器采用卧式布局，前端锥形风筒用于输出混合后的油气混合物，侧面的手轮机构用于调节风门开度以控制进风量，进而调整燃烧火焰的形态与功率，底部的双层安装底座用于将设备固定在工业炉体的对应接口上，侧面延伸的管路组件用于输送燃油与控制介质，整体结构完全参照真实工业燃烧器的功能逻辑设计，各活动部件保留了合理的运动自由度，可直观展示燃烧器的调节原理与装配关系。设计过程中重点考量了工业场景下的设备实用性，各部件的尺寸比例符合通用工业燃烧器的规格范围，既保证了外观的写实度，也清晰呈现了内部风路、油路的布局逻辑，可用于工业热能设备的教学演示、方案展示或结构参考。
