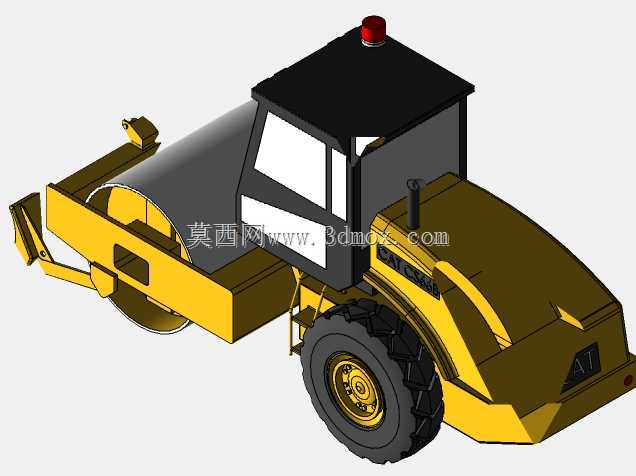

卡特彼勒单钢轮振动压路机三维结构

　　这款单钢轮压实设备的三维结构还原，核心围绕路基与路面铺装作业的实际工况展开，在建模阶段优先考虑了施工现场的通过性、作业覆盖范围与结构受力合理性。从作业场景来看，这类设备主要服务于高等级公路路基分层压实、市政道路水稳层铺装压实、大型场地整平压实作业，也可适配水利坝体、机场跑道基层的压实工序，不同作业场景下对钢轮静线压力、振动频率的参数匹配要求，在结构建模时都做了对应细节体现。

　　设备前部采用大直径光面钢轮结构，钢轮两侧的支撑臂做了加厚箱体设计，建模时还原了支撑臂与钢轮转轴的装配间隙，预留了振动激振机构的安装空间，钢轮内部的偏心块安装位、振动轴承座的连接结构都做了分层建模，方便后续做运动仿真验证激振力传递路径。后部的驱动轮采用大花纹深沟槽工程轮胎，轮胎接地比压的匹配经过反复校核，轮辋与驱动桥的连接法兰做了螺栓孔位的精准还原，后桥的摆动铰接结构也做了细节体现，保证设备在不平整作业面行驶时，钢轮能始终贴合地面，避免局部压实度不足的问题。

　　驾驶室部分采用框架式防护结构，顶部预留了警示灯安装位，前挡风与侧窗的视野角度经过优化，建模时按照实际操作视角调整了窗体倾斜角度，保证操作人员坐姿状态下能清晰观察钢轮边缘的作业边界，减少施工时的超压或漏压情况。驾驶室底部的减震垫安装位做了独立结构拆分，方便后续替换不同硬度的减震元件，匹配不同振动频率下的隔振需求，避免长时间振动传导影响操作舒适性。

　　整机的动力舱布置在驾驶室后侧，建模时预留了发动机、液压泵、散热系统的安装边界，舱体侧面的检修门做了开合结构的铰接位还原，日常保养时的滤芯更换、油液加注操作空间都做了尺寸校核，不会出现结构干涉。设备前部的钢轮刮泥板做了可调式安装结构，刮泥板与钢轮表面的间隙可通过调节螺栓调整，避免作业时黏土附着在钢轮表面影响压实平整度，刮泥板的耐磨衬板安装位也做了单独拆分，方便后续磨损后快速更换。

　　从安装边界来看，整机的转弯半径、离地间隙都按照工程实际参数还原，前部钢轮与后部车架的铰接转向结构做了角度限位，保证转向时不会出现轮胎与车架的剐蹭，后部的配重块安装位做了模块化设计，可根据不同作业需求调整配重重量，匹配不同压实度要求的工况。液压管路的布置沿着车架内侧的走线槽还原，避开了高温部件与运动铰接点，减少管路磨损的风险，燃油箱与液压油箱的加注口位置都设置在机身侧面易操作的高度，日常补加油料时不需要攀爬设备，提升作业效率。

　　建模过程中对所有受力连接点都做了加强筋结构的还原，比如钢轮支撑臂与车架的连接位置、后桥与车架的铰接位置、驾驶室安装底座位置，都按照实际受力方向布置了对应角度的加强筋，避免长期交变载荷下出现结构开裂。整机的外形尺寸严格按照施工现场的通行限制做了匹配，设备运输时的整机高度、宽度都符合平板拖车的装载要求，不需要拆解额外部件即可完成转场运输，钢轮两侧的吊装点也做了位置标识，方便转场时的吊装作业。
