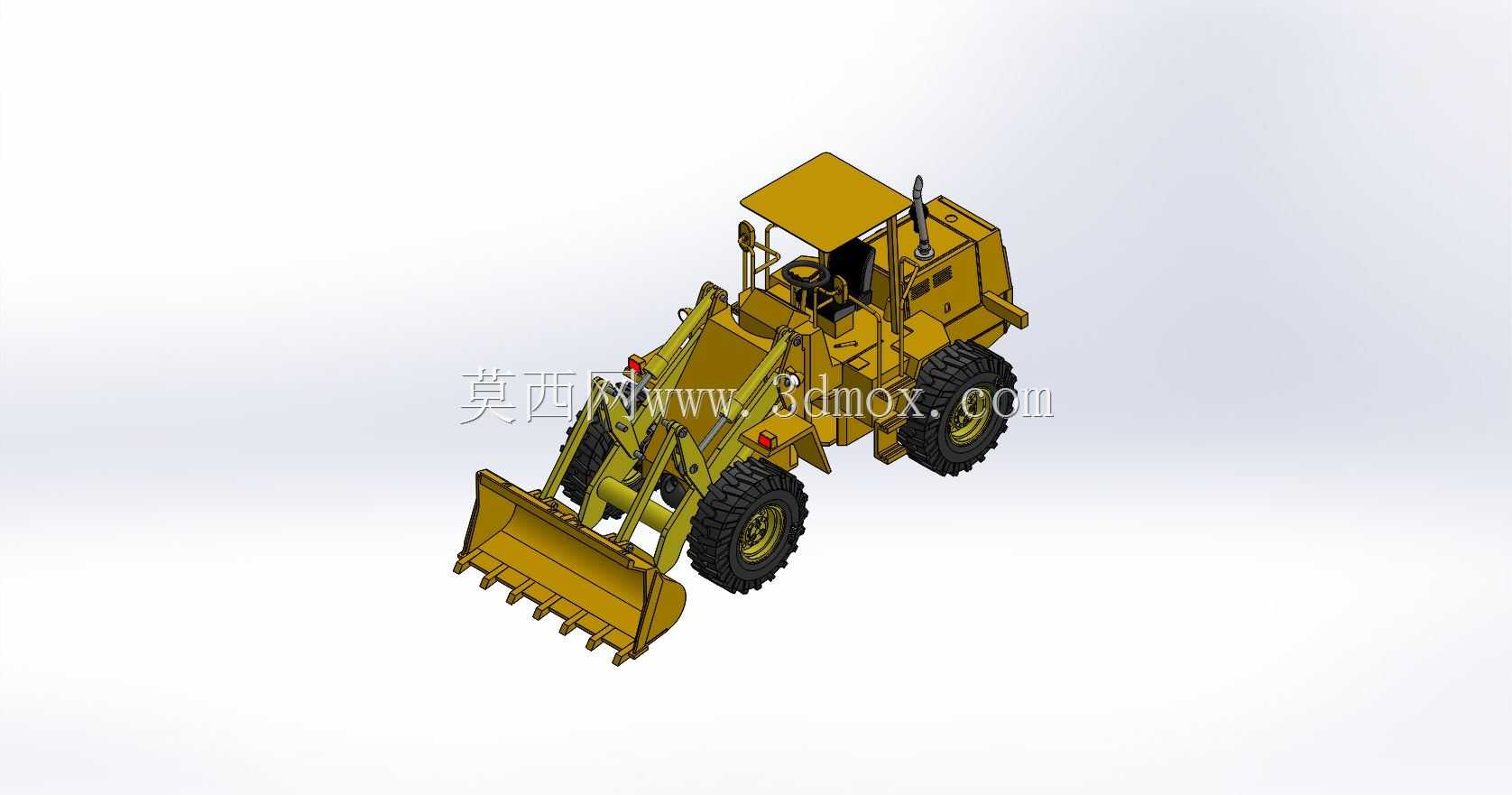

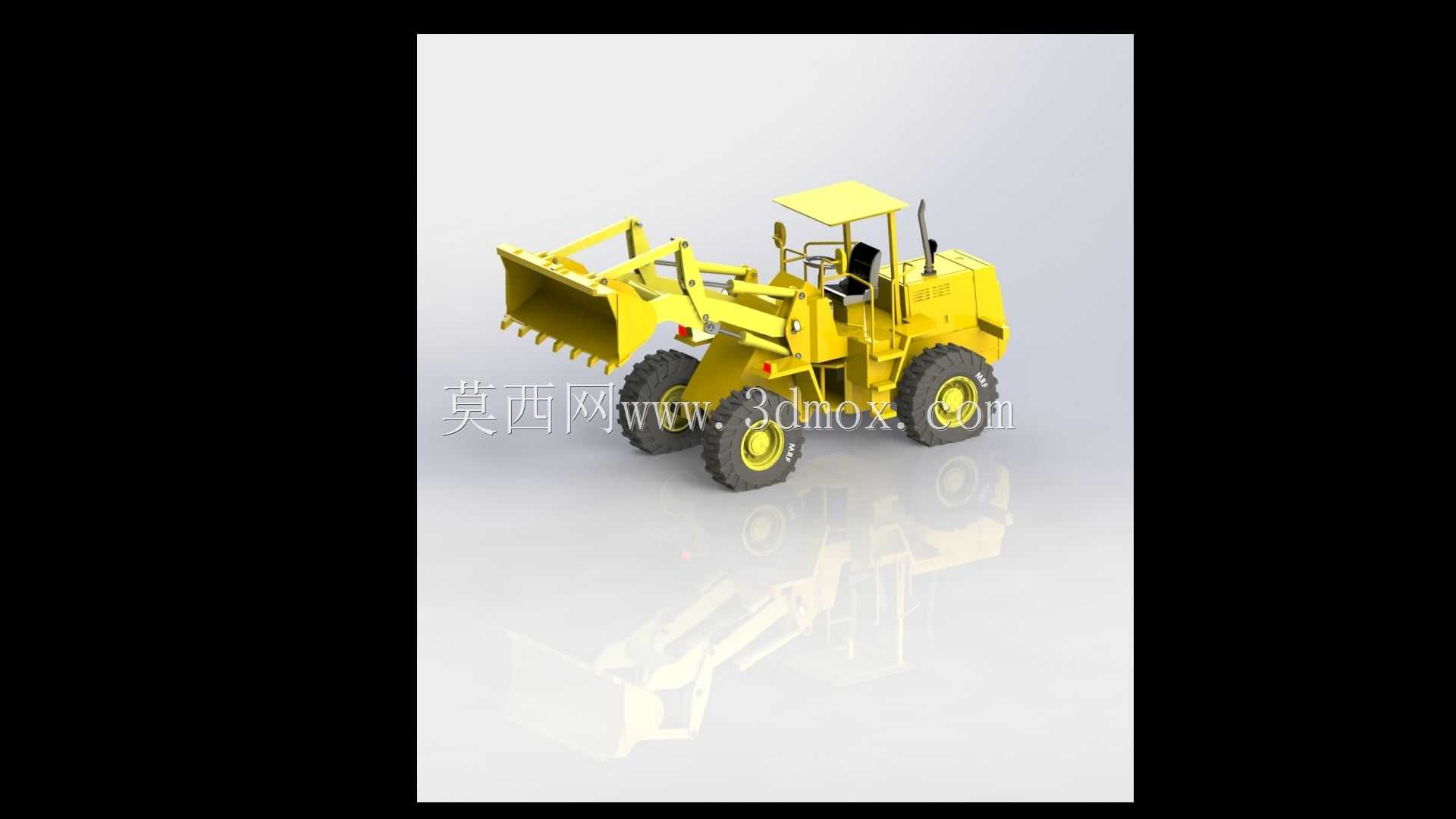

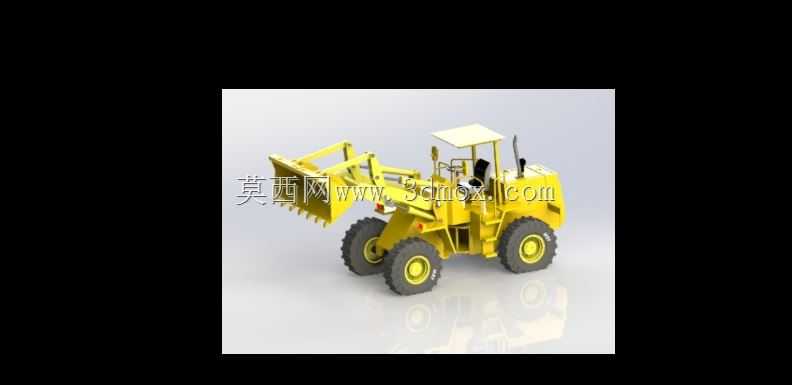

工程作业用轮式装载机械三维结构

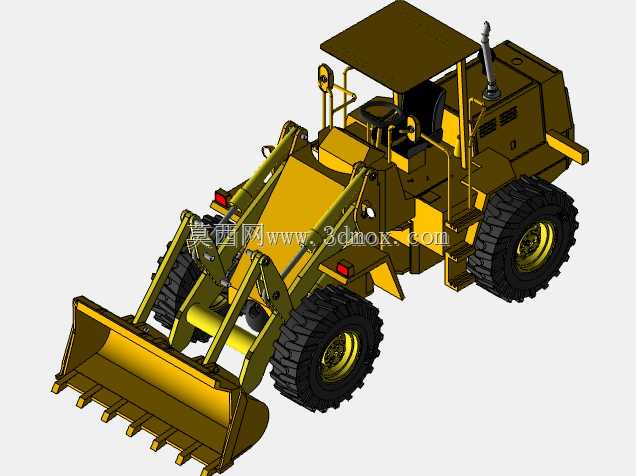

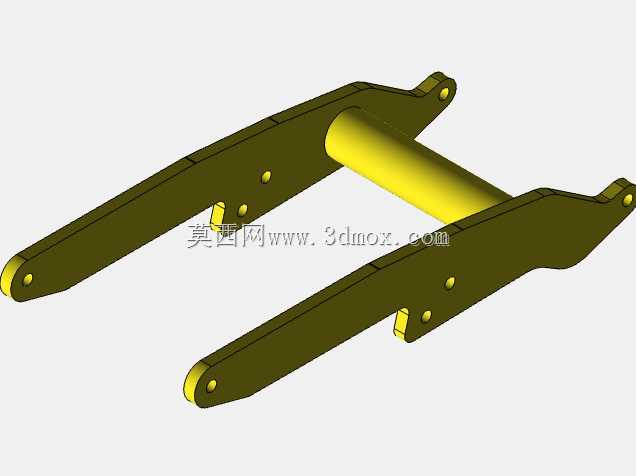

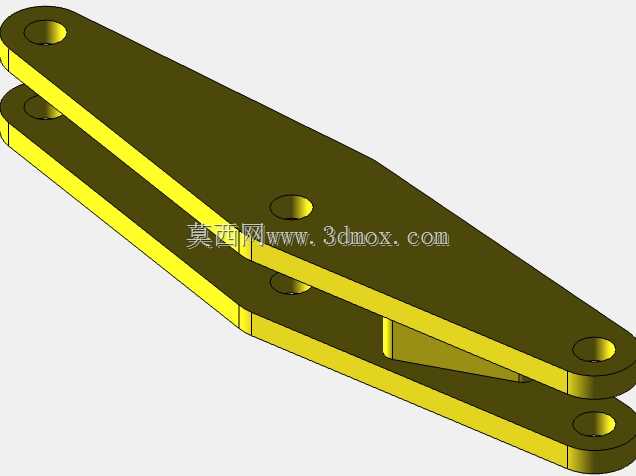

　　这类轮式装载设备是散料工况下的核心作业单元，常见于露天矿山剥离表层覆土、砂石料场堆取转运、市政工程路基填筑、厂区散料倒运等场景，作业时可独立完成铲装、短距离运输、卸料全流程，无需搭配其他转载设备，在作业半径100米以内的工况下，作业效率远超履带式设备搭配自卸车的组合。从结构设计逻辑来看，整机采用前卸式正转六连杆工作装置，动臂铰接点布置在前后车架铰接点上方偏前位置，这种布置方式能在动臂举升全程保持铲斗接近平移，减少物料撒漏，同时最大卸料高度可满足常规自卸车货箱的卸料需求，无需额外调整站位。

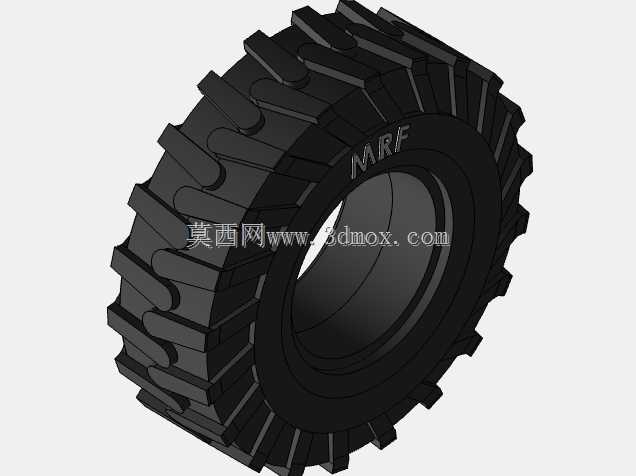

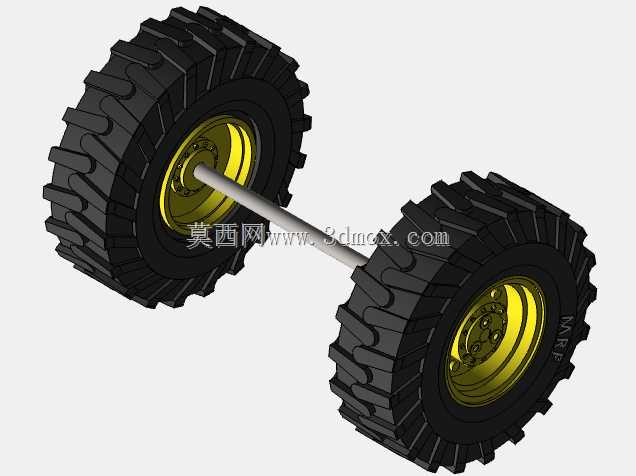

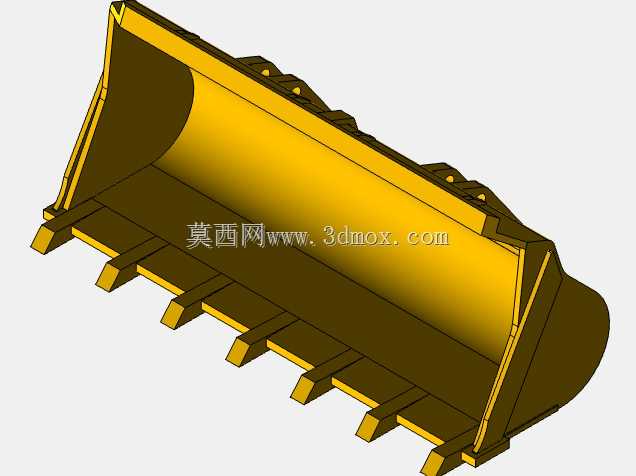

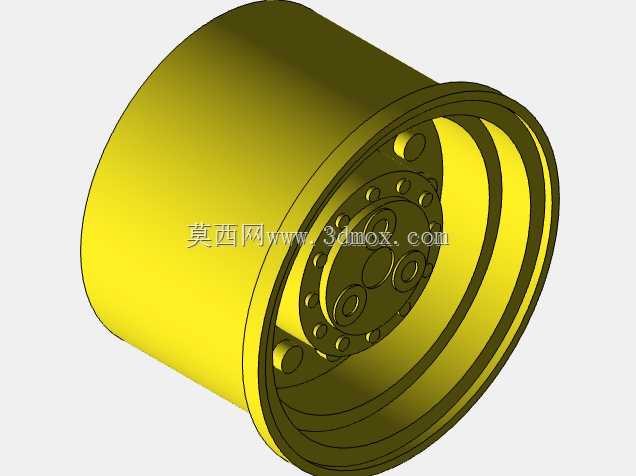

　　铲斗斗齿采用可更换式结构，斗唇部位做了加厚耐磨处理，针对不同作业物料可更换对应斗型，比如松散砂石用通用斗、硬质土方用岩石斗、散粮作业用加大斗，适配不同工况的作业需求。转向系统采用铰接式液压转向，前后车架通过中央铰接销连接，转向时前后车架折腰，最小转弯半径可控制在整机长度的一半左右，在狭窄料场、厂区道路内的转向灵活性远优于整体车架式设备，转向油缸对称布置在铰接点两侧，转向过程中两侧油缸一推一拉，转向力矩输出平稳，即使在满载铲掘工况下也能完成转向动作。行走系统采用大花纹深沟槽工程轮胎，胎面橡胶配方针对碎石、硬质土路做了耐磨优化，轮胎气压可根据作业地面硬度调整，松软地面适当放气增大接地面积减少陷车风险，硬质铺装路面保持标准气压降低滚动阻力。制动系统包含行车制动与停车制动两套独立回路，行车制动采用钳盘式制动器布置在轮边，制动响应速度快，热稳定性好，连续制动工况下不会出现制动效能衰减；停车制动采用弹簧蓄能液压释放的制动器，停机时自动锁止传动系统，即使在坡道停放也不会出现溜车风险。

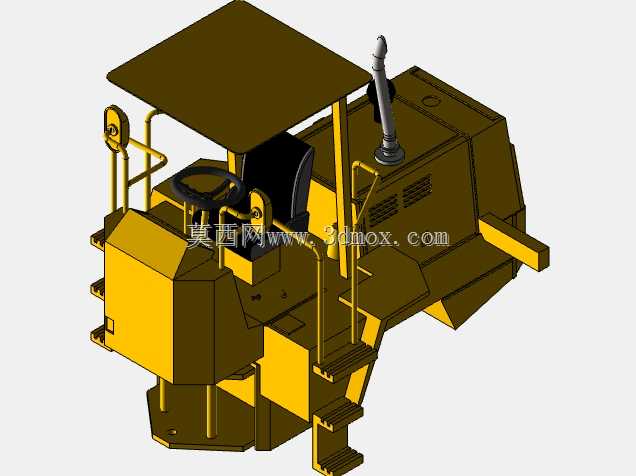

　　驾驶室采用敞篷带防落物顶棚结构，顶棚框架采用型钢焊接成型，可抵御上方小型落物冲击，驾驶室内操纵杆按照人机工程学布置，工作装置操纵、转向操纵、换挡操纵的位置都在驾驶员手臂自然伸展范围内，长时间作业不易产生疲劳，仪表区可实时显示发动机转速、液压系统压力、水温、油温等核心参数，方便驾驶员随时掌握设备运行状态。动力舱布置在车架后部，起到整机配重作用，满载铲掘时可平衡前端工作装置的载荷，减少前轮接地比压，提升铲掘时的附着力，动力舱内部件按照维护便利性分层布置，日常检查的油液加注口、滤芯位置都可通过侧开舱门直接触及，无需拆解大量覆盖件。

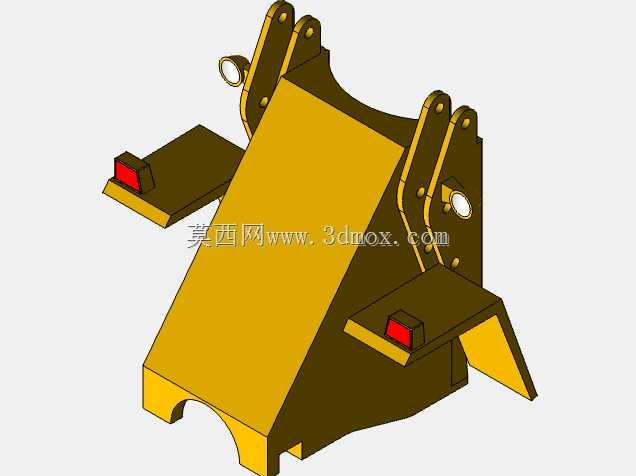

　　液压系统采用双泵合流技术，工作装置动作时双泵同时供油提升动作速度，转向动作时优先给转向回路供油保证转向可靠性，无动作时液压系统自动卸荷减少功率损耗，液压管路沿车架内侧布置，外侧有防护板遮挡，避免作业时飞石、物料磕碰管路造成泄漏。整机外形尺寸在设计时充分考虑了道路运输限界，整机宽度控制在常规平板运输车辆的装载宽度范围内，转场运输时无需拆解工作装置即可直接装车，动臂下放后整机高度也满足普通道路的限高要求，长距离转场无需额外办理超限运输手续。工作装置的铰接点全部采用自润滑轴承配合防尘密封结构，日常作业无需频繁加注润滑脂，密封结构可阻挡泥沙进入铰接缝隙，减少铰接部位的磨损，延长部件使用寿命。铲斗收斗角在地面位置设计为45度左右，举升到最高卸料位置时卸料角不小于45度，保证粘性物料也能顺利卸净，不会出现粘斗残留的情况。前后车架的铰接部位采用上下双圆锥滚子轴承结构，可承受作业时产生的径向与轴向载荷，铰接销采用合金钢淬火处理，表面硬度满足重载工况下的耐磨要求。
