户外变压器防护用钢结构遮阳支架

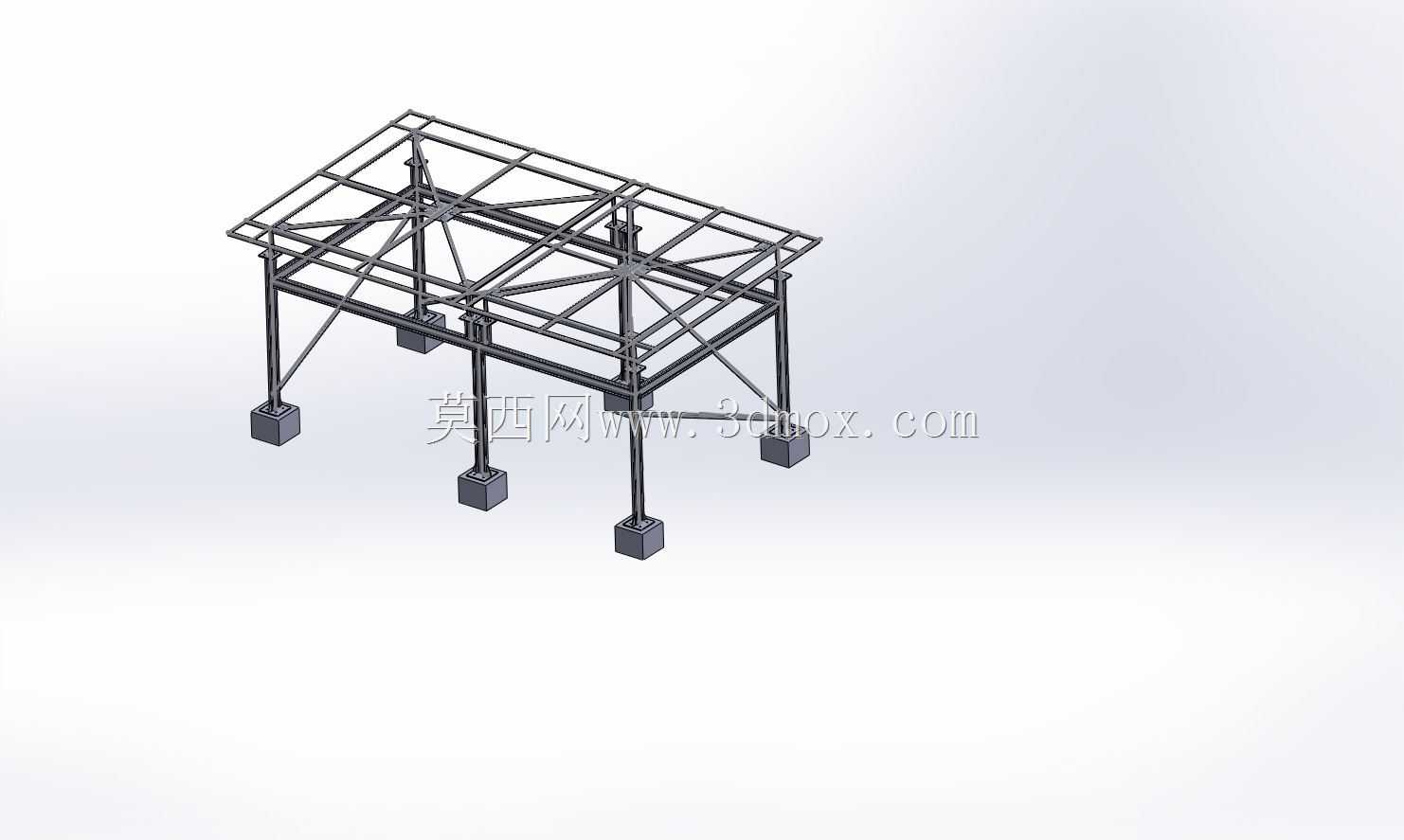

　　在户外电力设施布设场景中，露天安装的变压器长期受太阳直射、雨水冲刷、高空坠物影响，会加速绝缘层老化、外壳锈蚀，甚至引发设备过热故障，这款钢结构遮阳构架正是针对这类现场需求设计的实体防护结构。从现场落地的实际效果来看，整个构架采用方管型材作为主受力构件，整体为四柱支撑的平顶框架结构，底部通过预制混凝土配重块作为安装基座，无需在现场做大面积混凝土浇筑作业，适配多数已投运的户外变压器加装场景，不会破坏原有场地的硬化层结构。设计阶段首先核算了构架的覆盖边界，顶部框架的平面尺寸完全覆盖变压器本体的水平投影，同时在变压器四周预留出足够的运维操作空间，既保证遮阳遮雨的覆盖范围不会出现漏区，也不会遮挡变压器的散热通道，不会影响设备日常巡检、接线操作以及后期的吊芯检修作业。主支撑立柱的高度经过现场适配，构架底部与变压器顶部的安全距离满足电力设施安全规范要求，避免构架与带电部分的安全距离不足引发隐患，同时也不会因为构架过高导致抗风性能下降。

　　顶部的框架采用纵横梁交叉排布的结构，上方可铺设遮阳板或者彩钢瓦作为遮护面层，框架的节点处采用焊接加螺栓紧固的双重连接方式，相比纯焊接结构，现场安装时可以拆分运输，构件到现场后不需要大型吊装设备，两名作业人员配合即可完成组装，适配城郊、乡村等交通不便的户外台区安装场景。支撑立柱与底部基座的连接采用预埋螺栓固定，基座的重量经过抗风载验算，可抵御常规地区的大风天气，不会出现构架倾覆的问题。整个构架的所有钢构件表面都做了热镀锌防腐处理，适应户外高温、高湿、雨淋的复杂环境，不需要频繁做防腐维护，整体使用寿命可以匹配变压器的服役周期。

　　从结构受力逻辑来看，顶部的纵横梁将面层承受的荷载均匀传递到四根主立柱上，斜向支撑构件补强了框架的整体抗扭性能，即使遇到局部积雪或者坠物冲击，荷载也能通过框架结构分散传递到基座，不会出现局部构件变形失稳的问题。在实际现场应用中，这类遮阳构架除了遮挡直射阳光降低变压器本体的温升，还能阻挡上方的落叶、鸟粪等杂物堆积在变压器散热片缝隙中，避免杂物堵塞散热通道导致的设备过热，同时也能减少雨水直接冲刷变压器外壳密封胶条的频次，延缓密封件老化漏水的问题。

　　设计过程中特意规避了构架构件突出棱角朝向带电侧的问题，所有构件的端部都做了钝化处理，避免运维作业时发生磕碰刮擦，同时构架整体没有形成闭合的金属磁路，不会在变压器周边的交变磁场中产生感应环流，避免额外的电能损耗和构件发热问题。对于不同容量的户外变压器，这套构架的尺寸可以通过调整横梁、立柱的长度做模块化适配，不需要重新设计整体受力结构，构件的型材规格保持统一，减少加工时的型材裁切损耗，也方便后期运维时的构件替换。
