集装箱堆场中低压供配电集成装置

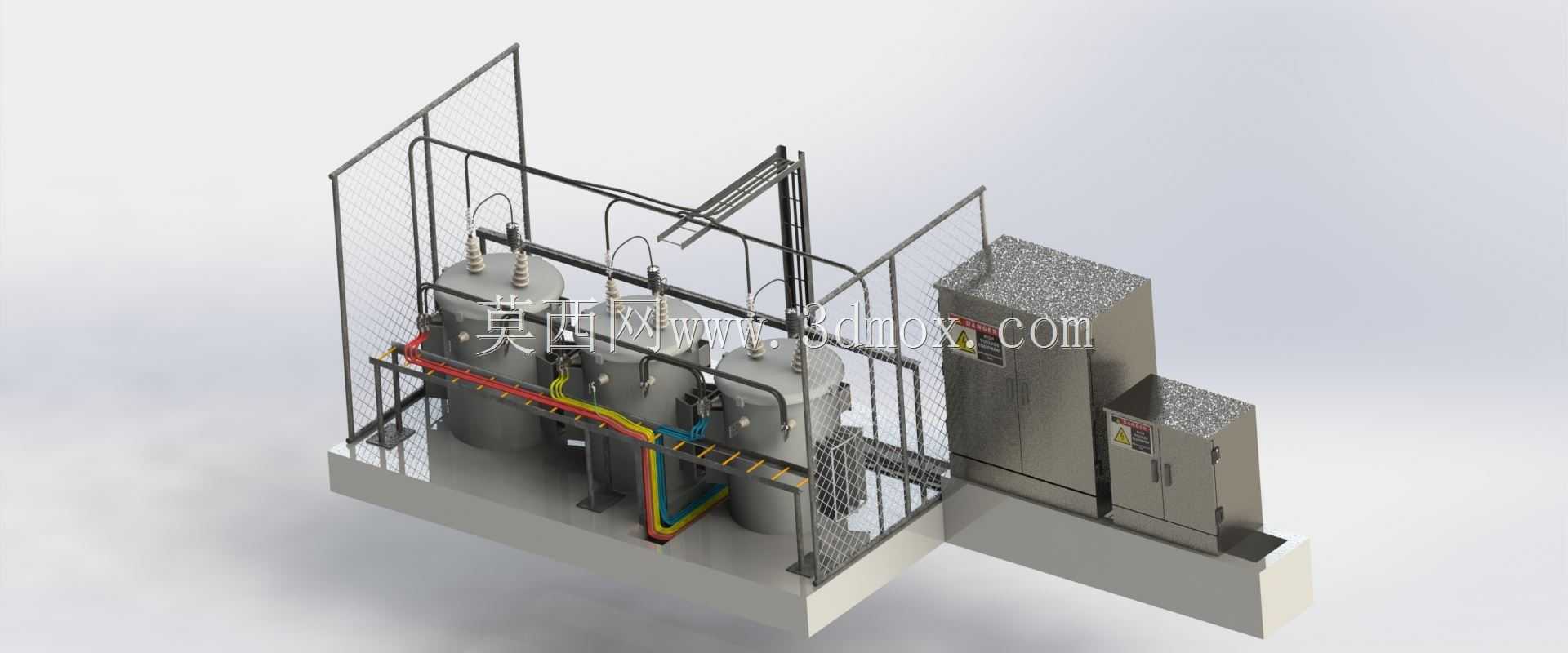

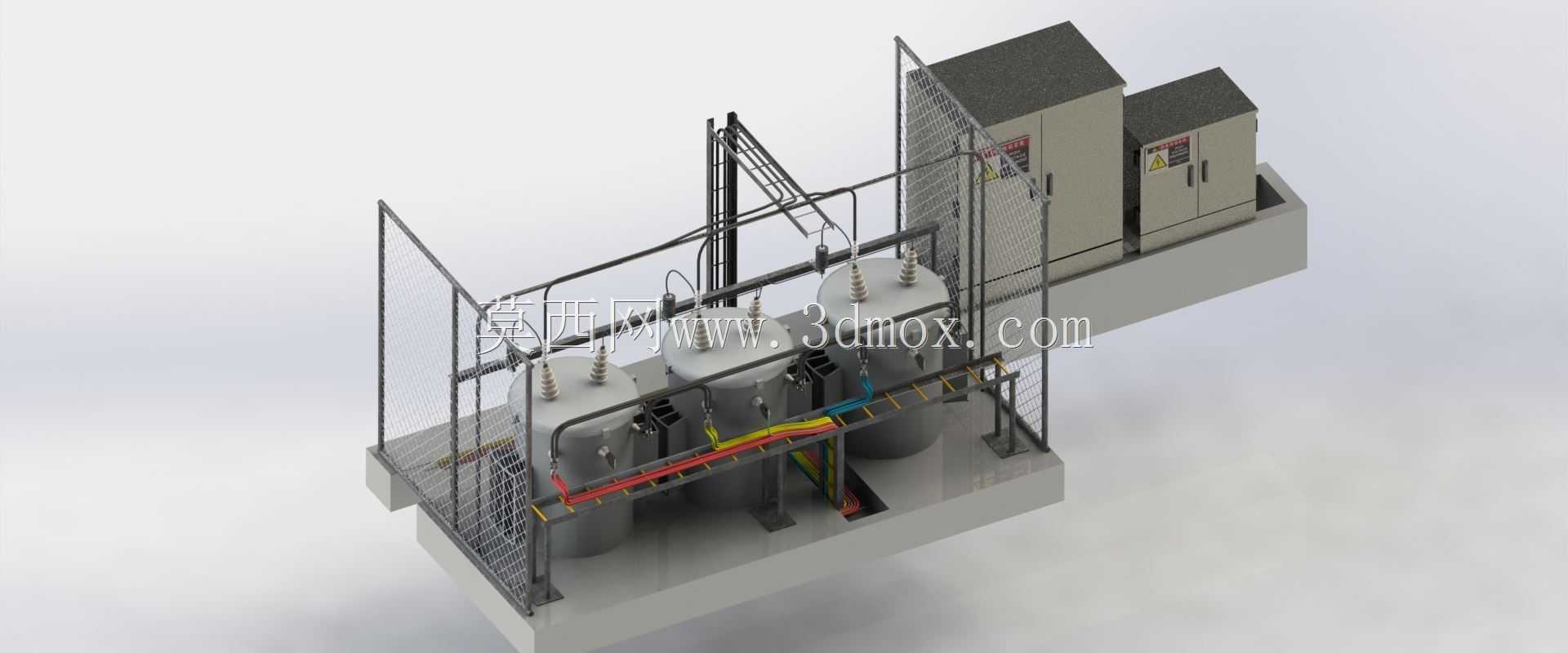

　　在港口集装箱堆场的RTG电气化改造场景中，这类中低压配电集成装置是整个堆场作业设备供电链路的核心节点，区别于常规工业厂区的配电设施，其设计需要同时兼顾户外露天作业的耐候性、堆场重型设备作业的抗振动性，以及大负荷起重设备启停时的电压稳定性要求。整套装置的布局逻辑围绕供电链路的流向展开，进线端接入中压电网后，首先经过中压保护装置完成过流、短路、漏电的故障切断，再通过中压母线将电能分配至油浸式配电变压器，本次配置的单台变压器容量覆盖250kVA档位，可根据堆场作业区的设备数量灵活配置多台并联，满足不同规模堆场的供电扩容需求。

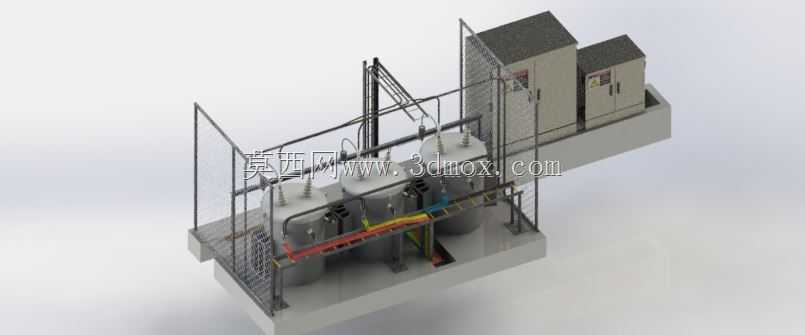

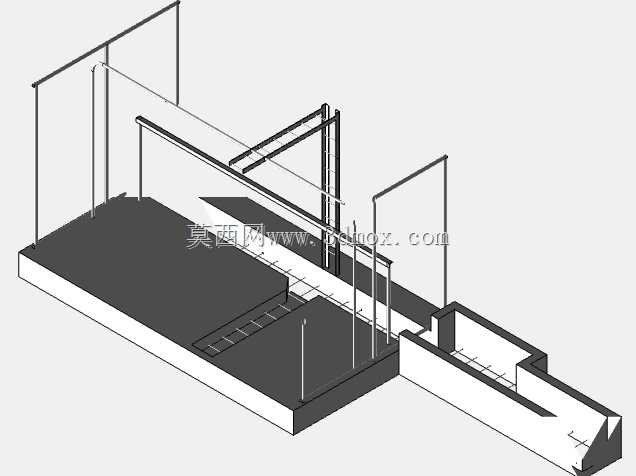

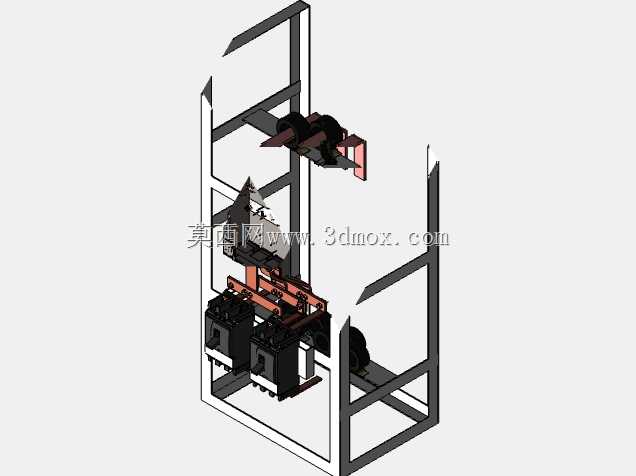

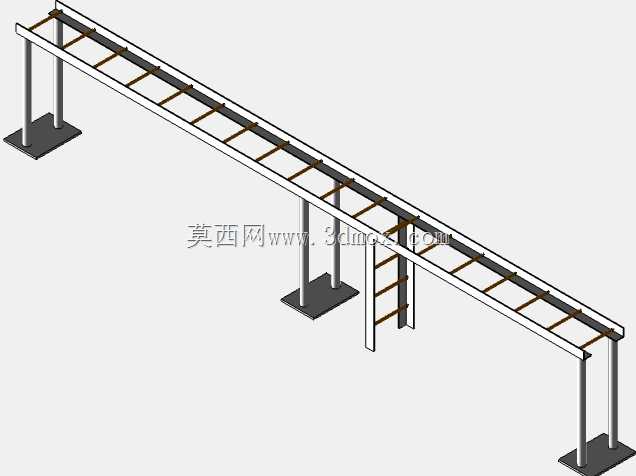

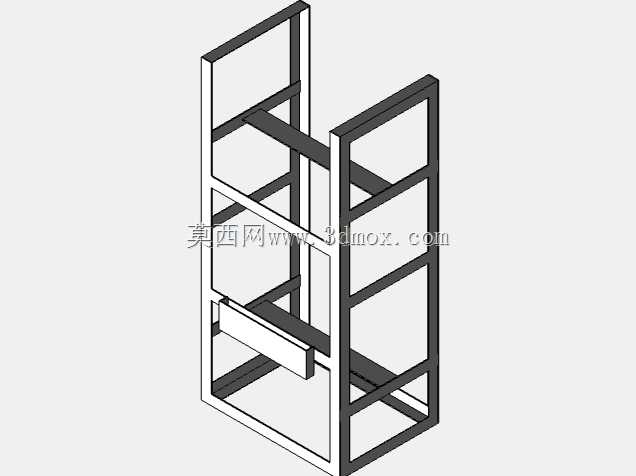

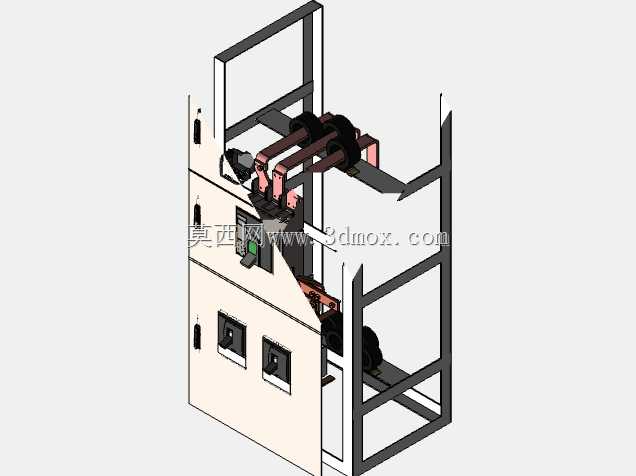

　　从结构设计层面看，整套装置采用一体化混凝土基座承载，基座边缘预留了设备安装的地脚螺栓孔位，安装时需要保证基座平面度误差控制在千分之二以内，避免柜体安装后出现应力变形导致柜门密封失效。外围设置的安全防护围栏高度不低于1.8米，围栏与带电设备的安全距离严格满足户外配电装置的安全规范要求，围栏门设置机械联锁装置，只有在断电状态下才能开启，防止运维人员误入带电间隔。中压开关柜与低压开关柜采用并排紧邻布置的方式，两者之间通过母线桥完成硬连接，减少母线的走线长度，降低线路损耗，柜体的防护等级达到IP54，可抵御堆场作业产生的粉尘以及雨天的喷淋影响，柜体顶部设置倾斜式防雨檐，避免积水沿柜体缝隙渗入内部。

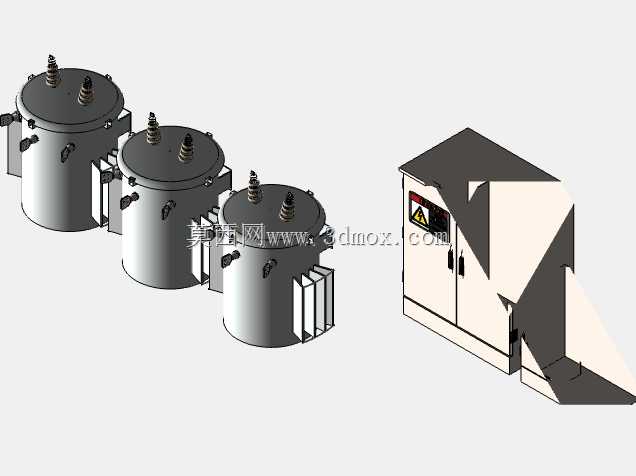

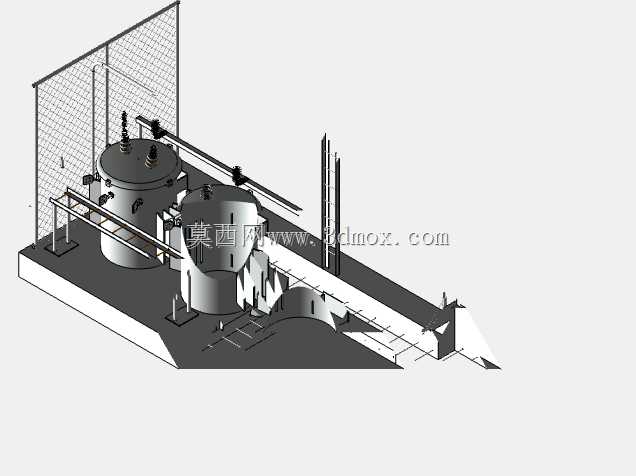

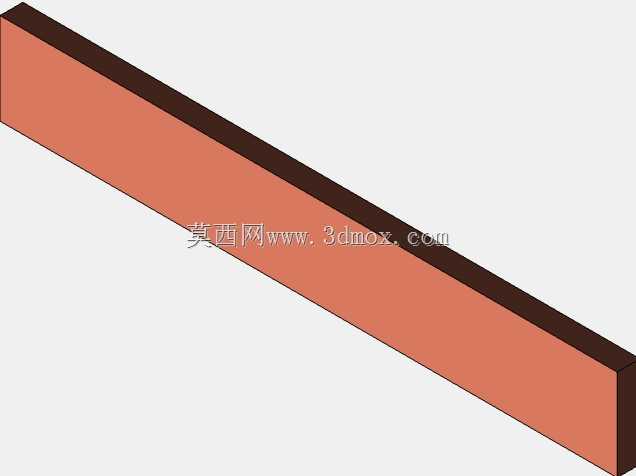

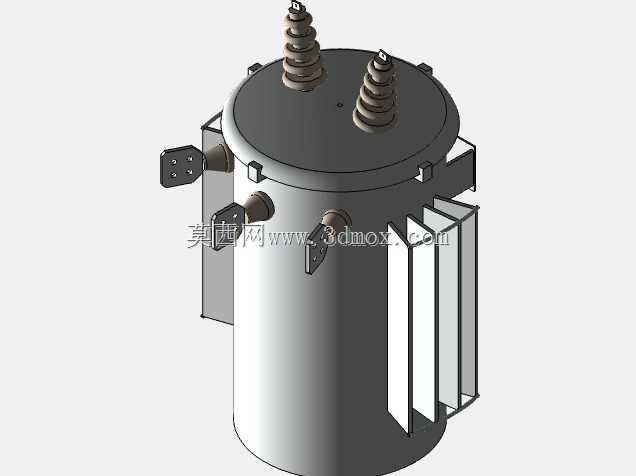

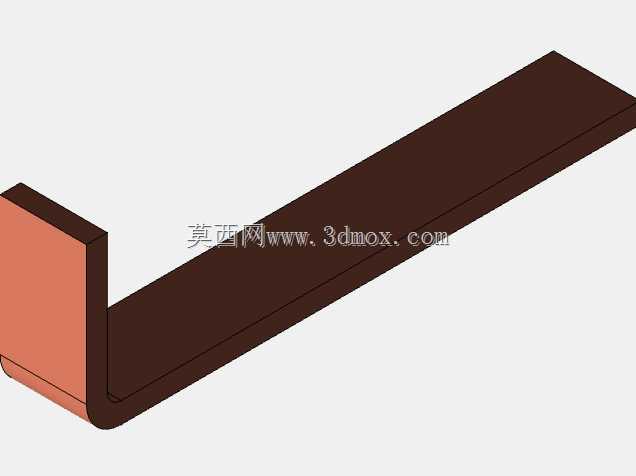

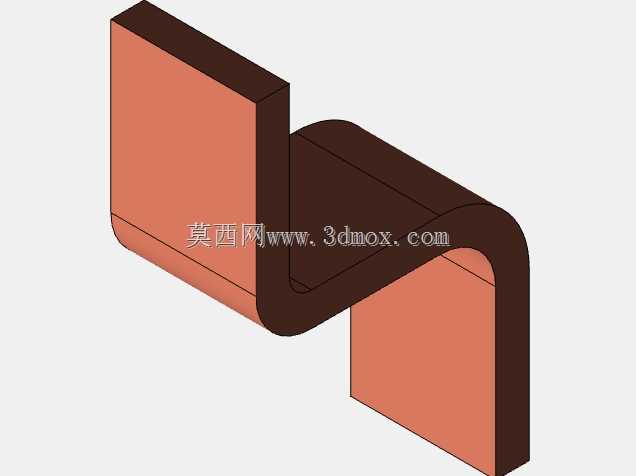

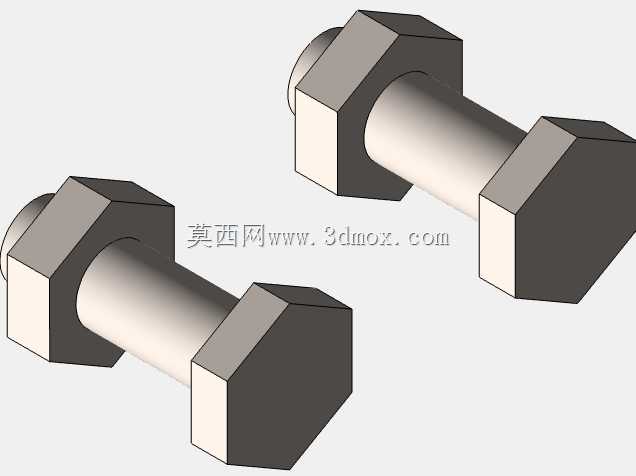

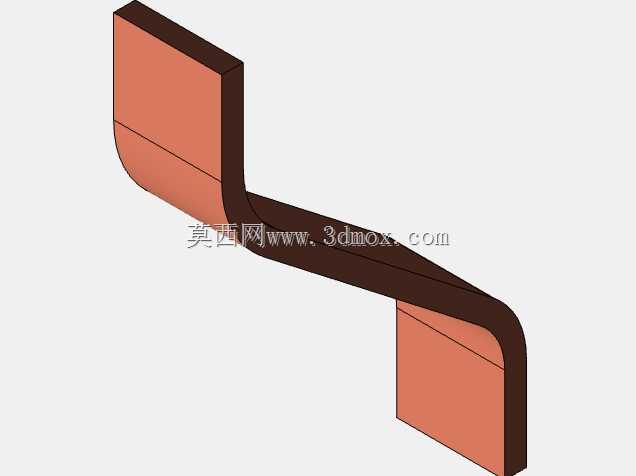

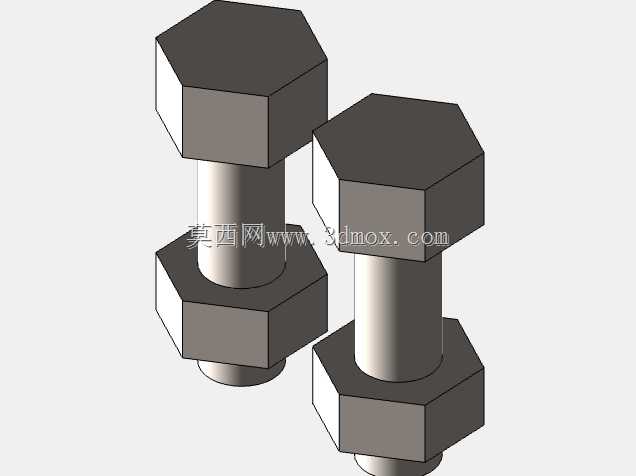

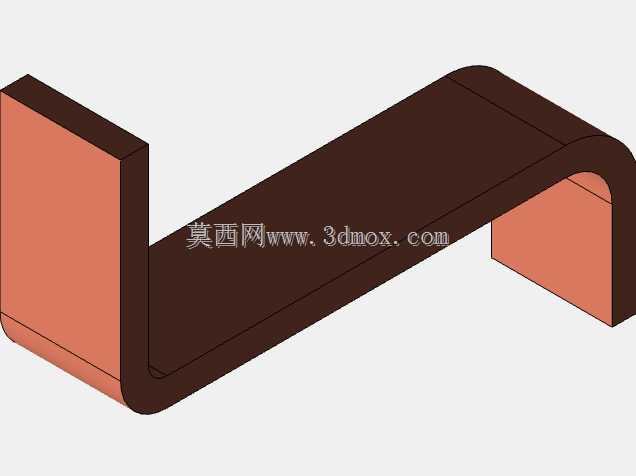

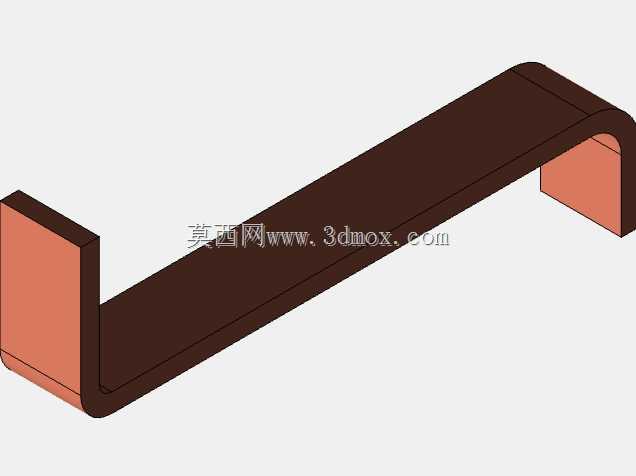

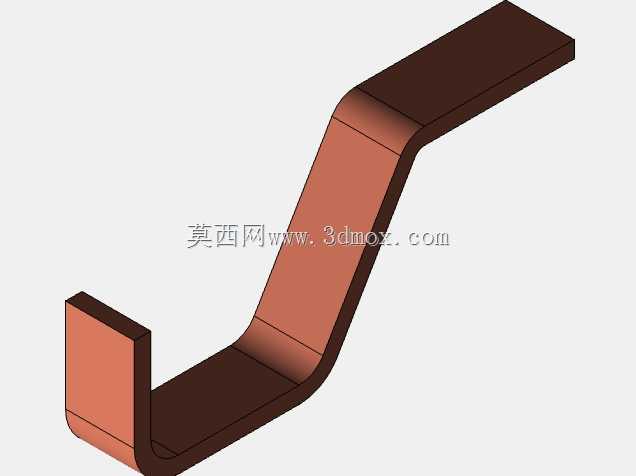

　　油浸式变压器区域设置了独立的储油池，池内铺设鹅卵石层，当变压器出现漏油故障时，可将变压器油导流至储油池内，避免油料扩散引发安全隐患，变压器的高低压套管位置设置了防误触的绝缘挡板，同时预留了温度传感器的安装位，可实时监测变压器的运行油温，超温时触发预警信号。母线系统采用分层布置的方式，中压母线与低压母线之间设置绝缘隔板，不同相序的母线之间保持足够的安全爬电距离，母线表面包覆绝缘热缩层，同时在母线搭接位置做镀锡处理，降低接触电阻，避免大电流通过时出现接头发热的问题。箱体的走线槽采用强弱电分离的设计，控制线路与动力线路分别走独立的线槽，避免动力线路的电磁干扰影响控制信号的传输稳定性，线槽预留了20%的备用线位，方便后续运维时新增检测线路。

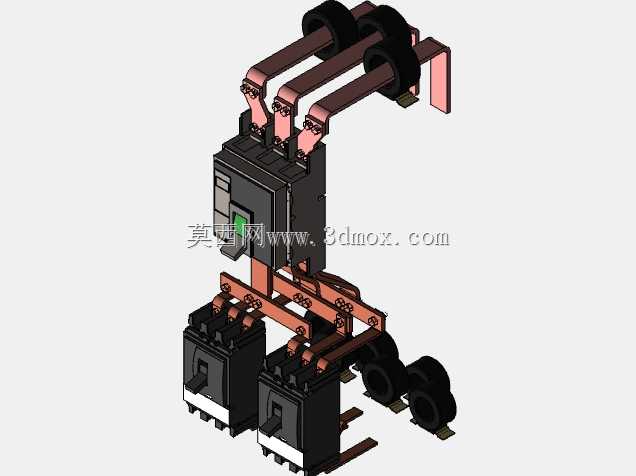

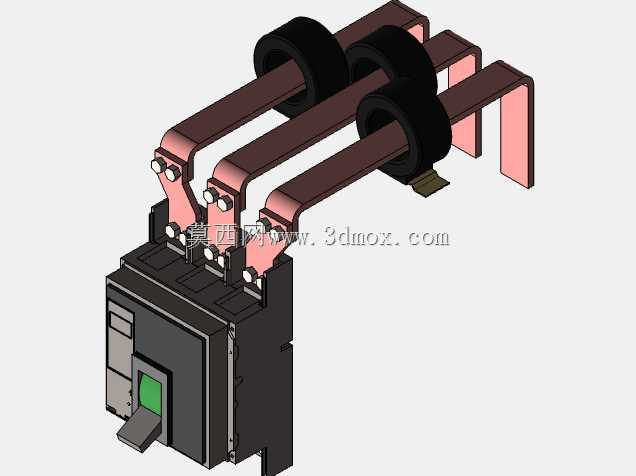

　　在安装边界方面，整套装置的外围需要预留不小于1.2米的运维通道，通道地面做硬化处理，满足运维人员巡检以及设备检修时的操作空间需求，装置的接地网采用环形布置，接地电阻不大于4欧姆，所有柜体、变压器外壳、围栏金属构件都需要与接地网做可靠连接，避免设备漏电时产生跨步电压风险。针对堆场RTG设备的大负荷启动特性，低压开关柜内配置了专用的出线回路，每个回路配备相应的电流互感器以及过载保护装置，可根据RTG的运行功率调整保护整定值，避免设备启动时的大电流触发误跳闸。中压保护装置具备远程通讯接口，可将设备的运行状态、故障信息上传至堆场的中控室，实现配电系统的远程监控，减少现场运维的工作量。整套装置的结构建模过程中，需要重点核对不同设备之间的安装干涉问题，尤其是母线连接位置的对位精度，以及柜体开门时与周边围栏、其他设备的空间干涉，提前在三维环境中模拟运维操作的全流程动作，确保现场安装后不存在操作空间不足的问题。
