工业厂区重型钢闸防护门结构设计

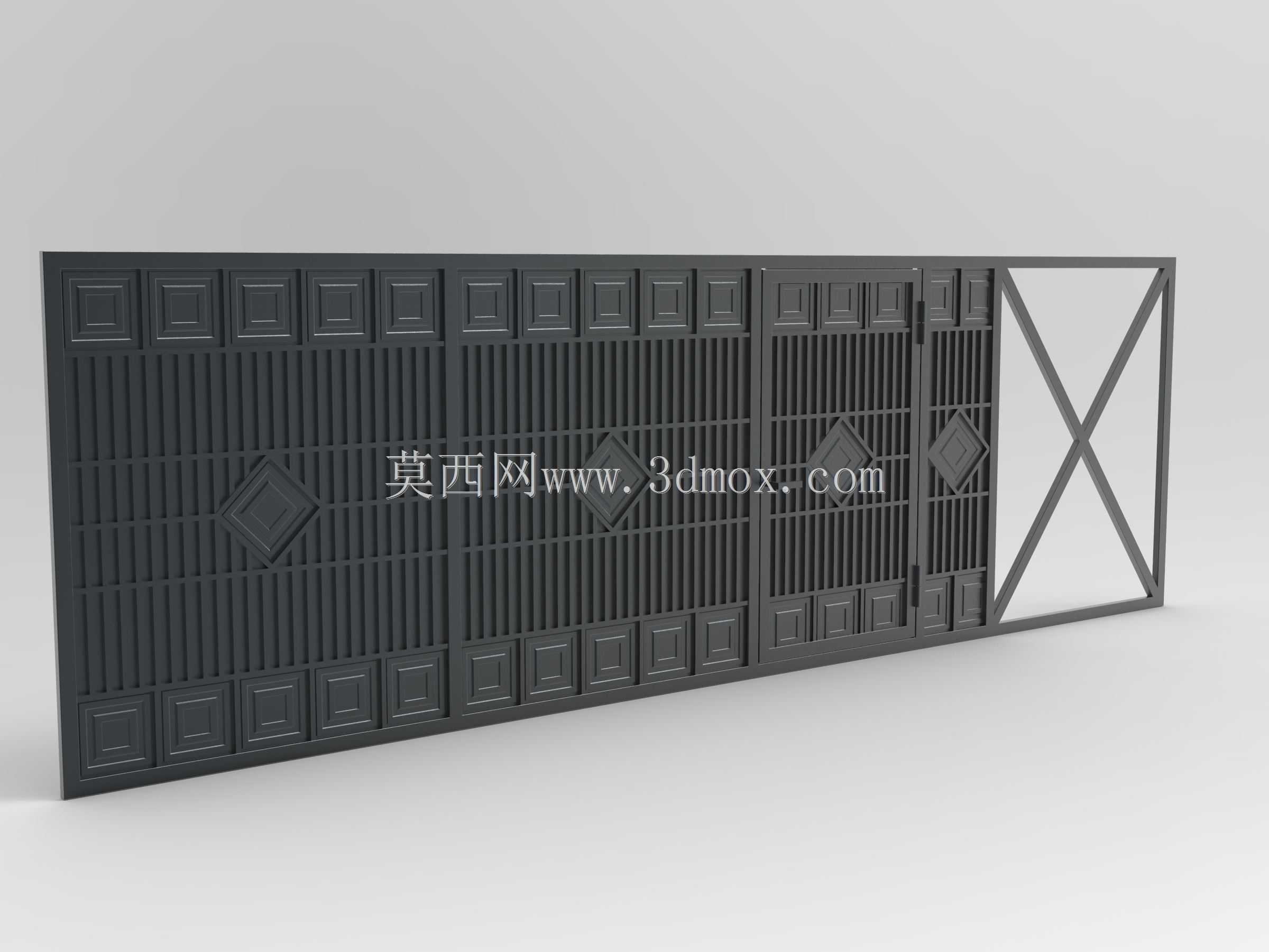

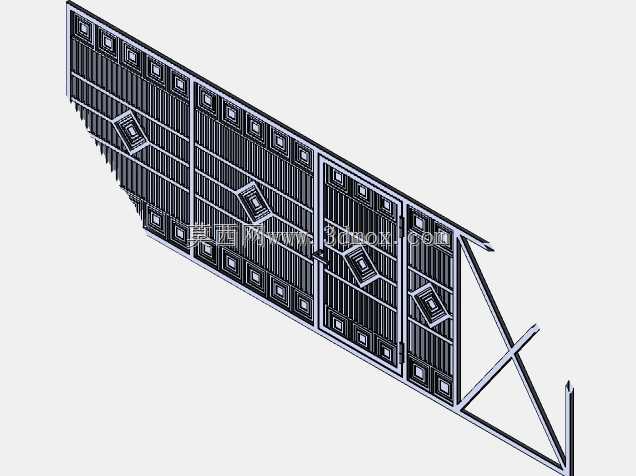

　　从结构设计思路来看，整体采用框格承载式结构，门体主框架采用矩形型钢焊接成型，作为整个门体的受力骨架，承担门体自重、开关过程的惯性载荷以及外部侧向冲击载荷，框架内部的填充区域做了分区设计，上半部分采用竖向密排栅格结构，在保证整体防护强度的同时，减少风阻对门体的作用力，尤其在多风的户外厂区，过大的风阻会增加门体铰链的载荷，长期使用容易出现门体下垂、开关卡滞的问题；下半部分采用整幅压花钢板蒙皮结构，钢板表面冲压出规整的方形凸纹与菱形装饰凸块，一方面通过冲压成型的加强筋结构提升钢板的平面刚度，避免大尺寸薄钢板在使用过程中出现鼓胀、变形，另一方面规整的压纹也能提升门体的外观质感，适配工业厂区的规整视觉需求。这款钢闸门的三维结构设计，首先要匹配工业场景的实际使用需求，日常应用在厂区主出入口、仓储园区周界、重型设备作业区隔离等场景，承担人员与车辆通行管控、周界物理防护、区域边界分隔的核心作用，区别于民用庭院门，其结构强度、抗冲击性能、长期户外耐候性是设计阶段优先考量的指标。

　　门体最右侧设置了X型交叉斜撑结构，这部分是门体的抗扭加强结构，大尺寸平移门或者平开门在长期开关过程中，框架容易出现对角方向的扭转变形，X型斜撑可以将框架的对角载荷进行有效传递，把扭转载荷转化为斜撑的拉压载荷，大幅提升整个门体的结构稳定性，避免长期使用后门体框架出现平行四边形变形，导致门体与轨道、门框之间出现摩擦卡滞。从安装边界尺寸来看，这款门体属于大跨度通行门，单组门段的宽度适配4-6米的通行开口，高度适配2.2-2.5米的常规厂区围挡高度，安装时需要提前在地面预埋门体轨道或者铰链安装基础，基础的水平度误差需要控制在2mm/m以内，避免门体安装后出现倾斜，门体与地面的预留间隙控制在50-80mm，适配厂区常见的硬化路面坡度，同时避免间隙过大导致小型动物钻入或者防护失效。

　　在功能特性上，这款钢闸门的栅格间隙控制在100mm以内，符合工业厂区周界防护的安全间隙要求，避免人员随意攀爬穿越，下半部分的整幅钢板结构可以阻挡厂区外部的视线干扰，同时阻挡路面扬尘、杂物进入厂区内部，门体的所有金属构件在建模阶段都预留了焊接坡口与装配公差，相邻构件的装配间隙控制在1-2mm，适配现场焊接或者螺栓装配的工艺要求，表面处理预留了喷塑或者喷漆的工艺层厚度，建模时的构件尺寸为金属基材的净尺寸，后续表面处理层的厚度不会影响最终的装配精度。

　　在实际选型应用中，这类钢闸门可以根据厂区的通行宽度进行多段拼接，单段门体的重量控制在常规电动开门机的承载范围内，不需要额外定制大载荷的驱动机构，门体的铰链安装位或者走轮安装位都做了局部加强，在对应位置焊接了加厚的安装垫板，避免长期载荷作用下安装位出现撕裂变形。设计过程中还考虑了户外使用的排水问题，门体框架的下横梁预留了隐蔽的排水孔，避免雨天横梁内部积水导致锈蚀，所有的型材拼接位置都做了密封间隙预留，避免积水存留在拼接缝隙中加速构件腐蚀，延长门体的户外使用寿命。
