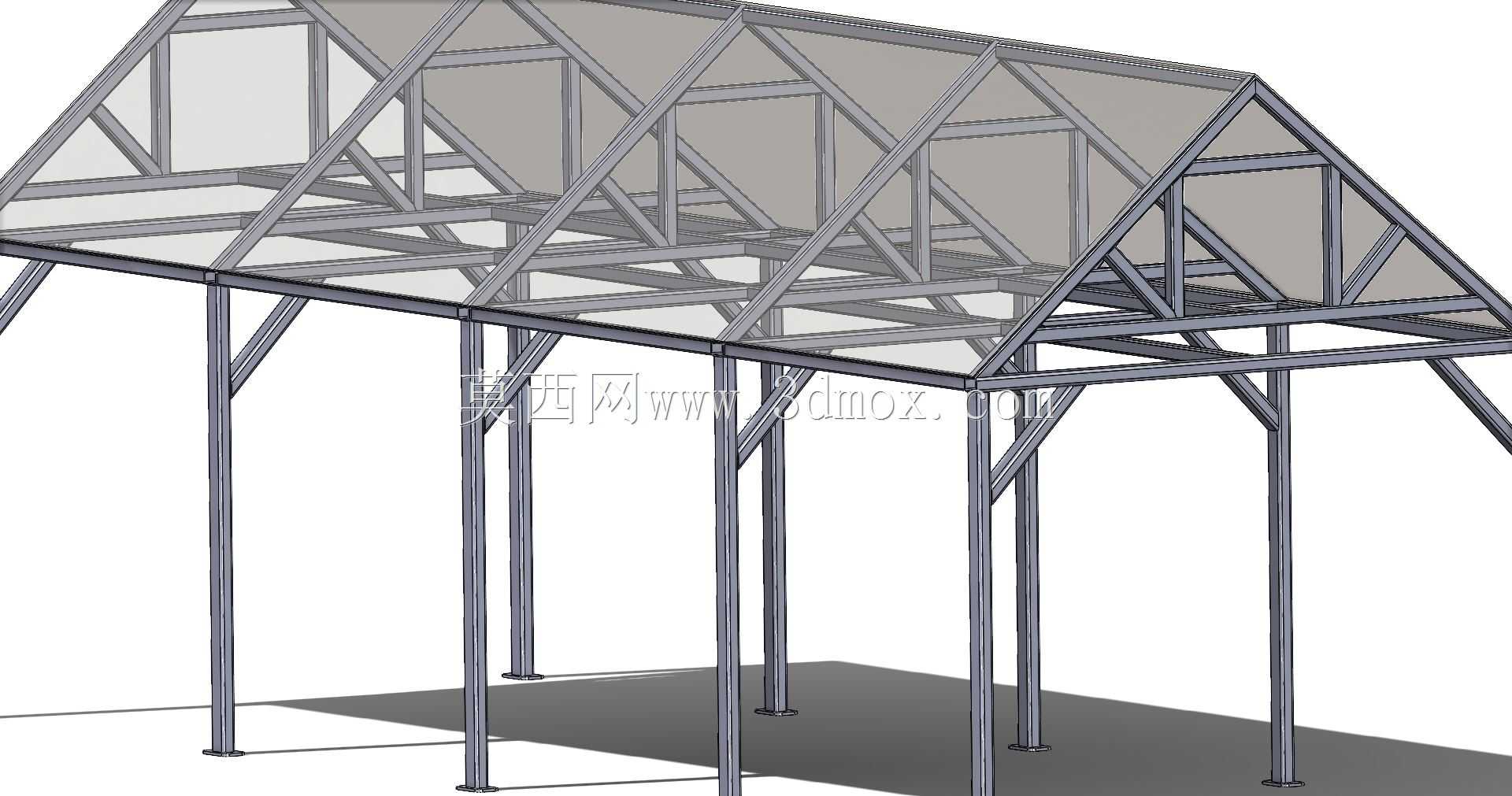

双坡立柱式仓储空间钢桁架支撑结构

　　这类双坡立柱式钢桁架结构，核心应用场景集中在中小型露天仓储区、临时物料堆场、户外作业工位的遮护支撑场景，区别于大跨度工业厂房的重型屋盖系统，该结构主打轻量化快装、低耗材的实用属性，适配不需要封闭墙体、仅需顶部遮护的物料存放需求，比如厂区零散五金件暂存区、户外管材堆放区、小型设备临时检修工位的顶部支撑，既可以直接铺设彩钢瓦、阳光板作为遮雨遮阳顶面，也可搭配防护网作为高空坠物防护的支撑骨架。

　　从实际用途来看，该桁架结构通过多根等截面竖向立柱作为竖向承重载体，将顶部屋盖的恒载、顶面铺装荷载、自然风雪荷载均匀传导至地面基础，顶部双坡造型的桁架设计，一方面可以快速排走顶面雨水、积雪，避免平面积水带来的额外荷载，另一方面三角形的桁架腹杆布局，能在最小用钢量的前提下实现足够的结构刚度，避免大跨度下的顶面挠曲变形。

　　设计思路上，整体采用等边角钢作为主弦杆材料，腹杆采用小规格角钢通过节点焊接或螺栓拼接形成稳定三角单元，所有竖向立柱的底部均设置带安装孔的法兰底板，可通过膨胀螺栓直接固定在硬化混凝土地面，不需要做复杂的独立桩基础，适配厂区现有硬化地面的快速安装需求。顶部桁架的坡度控制在1:4的常规屋面坡度区间，既保证排水效率，也不会因为坡度过陡增加腹杆的材料用量，所有桁架节点均采用腹杆与弦杆直接抵接焊接的形式，减少额外节点板的耗材，同时降低现场拼接的对位难度。

　　从安装边界与尺寸逻辑来看，单组结构的横向跨度可根据实际场地需求调整，常规适配6-12米的跨度区间，立柱高度控制在3-4.5米，满足常规叉车、人工搬运物料的净空需求，立柱的间距控制在3米一档，避免单根立柱承担过大的竖向荷载，同时保证结构整体的抗侧移能力，应对常规户外风力荷载。顶部桁架的上下弦杆间距控制在跨度的1/18-1/15区间，保证桁架自身的抗弯刚度，避免顶面铺装后出现下挠变形。

　　结构细节上，所有竖向立柱与顶部桁架的连接节点均采用加劲肋补强，避免节点处出现应力集中导致的焊缝开裂，顶部桁架的两端挑出长度控制在0.5米，既可以减少雨水飘入存储区域，也不会因为挑出过长增加端部的风阻荷载。腹杆的排布采用交叉三角与单斜杆组合的形式，在弯矩较大的跨中区域加密腹杆间距，在靠近立柱的支座区域适当放大腹杆间距，匹配不同位置的受力需求，最大化材料的利用效率。

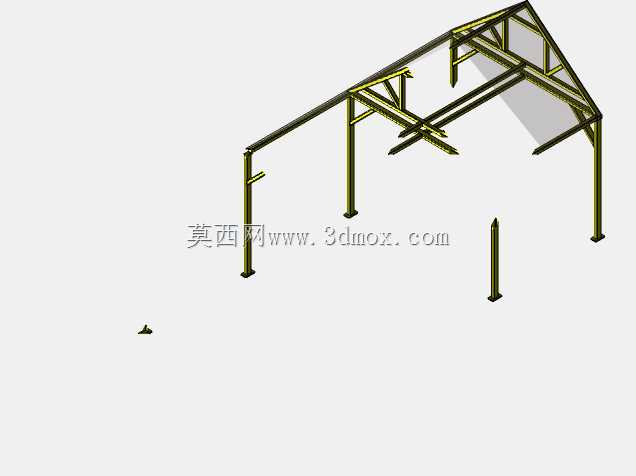

　　实际安装过程中，可先在地面将单片桁架拼装完成后，通过小型吊装设备整体吊装就位，再将立柱与桁架节点进行栓接或焊接固定，不需要大型起重设备，适配小型施工团队的快速作业需求，结构整体可拆卸重复利用，适合临时仓储场景的周转使用，避免一次性土建结构的成本浪费。在选型适配时，可根据当地的风雪荷载值调整弦杆与腹杆的材料规格，在常规内陆非强风、非强降雪区域，采用常规Q235角钢即可满足受力需求，沿海强风区域可适当加大立柱规格与节点焊接强度，保证结构的长期使用稳定性。
