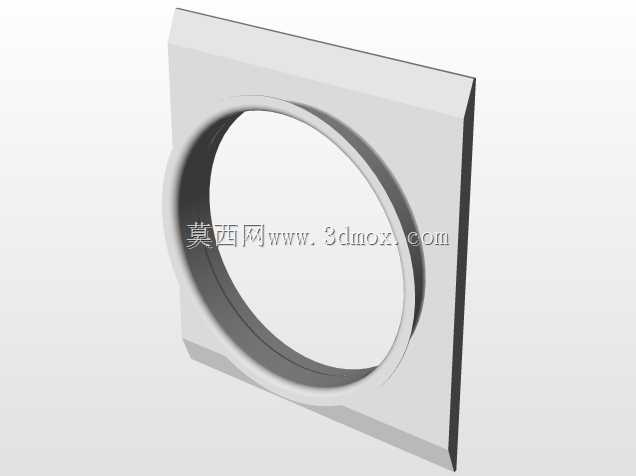

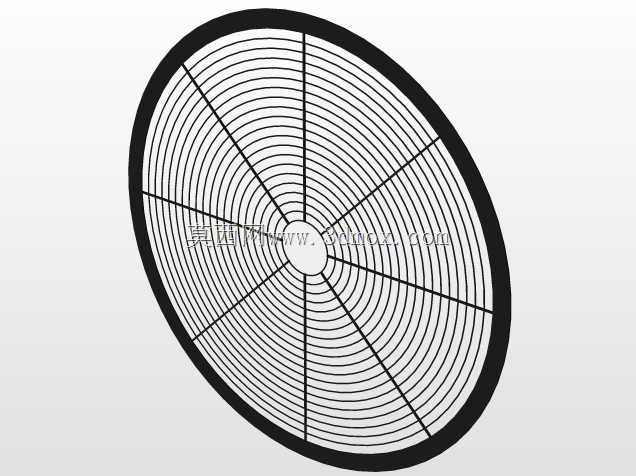

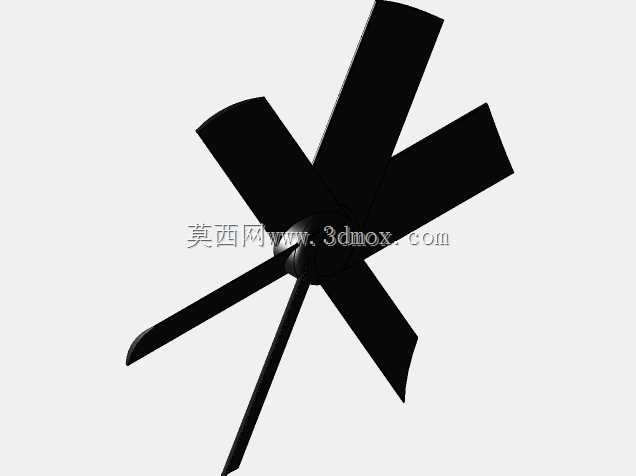

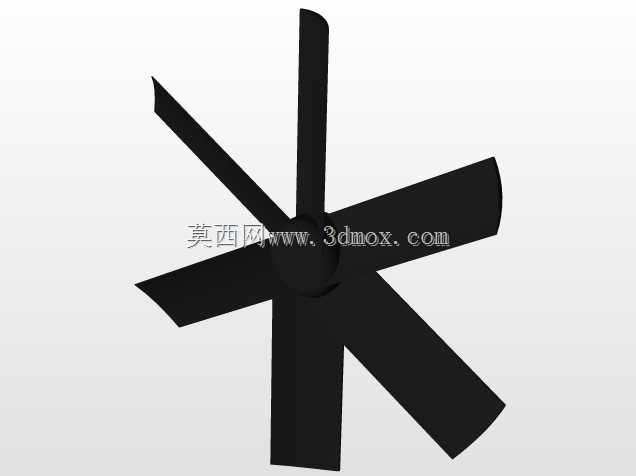

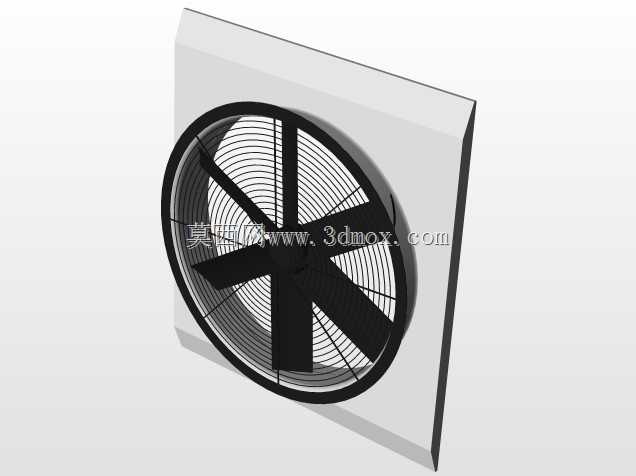

开利螺杆式冷水机组压缩段框架结构

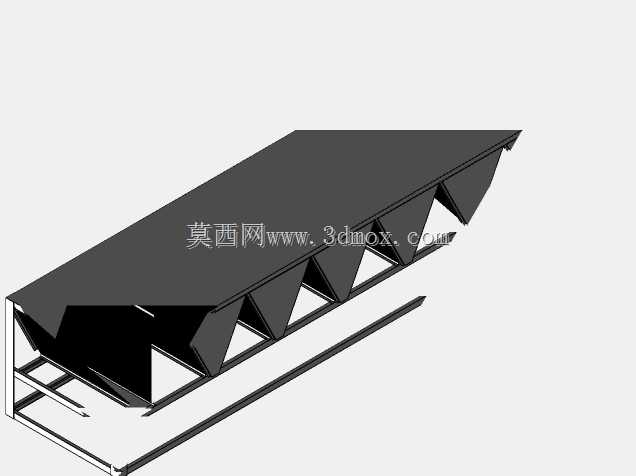

　　从实际应用场景来看，这类框架主要用在大冷量螺杆式冷水机组的压缩模块段，不管是商业综合体的地下机房冷站，还是电子厂房、制药车间的工艺冷却系统，只要是选用开利30XA系列的螺杆冷水机，这个框架都是压缩组件和整机底座之间的核心连接结构。现场安装的时候，很多施工队会遇到压缩组件和框架预装公差过大的问题，图纸里标注的10毫米尺寸公差带，其实是给现场管路对接、减震垫压缩形变预留的调整空间，不是加工精度不足的缺陷——很多刚入行的结构工程师看到这个公差第一反应是加工精度不够，实际上如果把框架的安装孔位公差做到1毫米以内，现场吊装压缩组件的时候，反而会因为底座焊接形变、减震垫预压量不一致，出现螺栓穿不进、组件强行就位后运行振动超标的问题。在商用中央空调、工业工艺冷却的项目现场，冷水机组的核心压缩段框架一直是结构设计里容易被忽略但直接影响整机装配精度的部分，这次拆解的开利冷水机30XA系列压缩段框架结构，刚好能给同类型制冷设备的结构设计、现场改造提供可参考的三维基准。很多现场运维或者结构设计新人容易把冷水机的框架当成简单的焊接承托件，实际上这个长条形的三角加强框架，要同时承担压缩组件运行时的振动传导、蒸发器段的承重、外接管路的安装定位三个核心作用，不是随便焊个方管架子就能满足使用要求的。从设计思路上看，这个框架没有采用常规的满焊方管承托结构，而是用了斜撑三角排布的加强形式，沿着压缩组件的长度方向均匀布置三角加强筋，一方面是为了在控制框架整体重量的前提下提升抗弯截面模量，毕竟大冷量冷水机的压缩组件单段重量就接近两吨，如果用普通的平焊方管框架，长期运行后很容易出现中部下挠的问题，直接导致压缩机轴封渗油、联轴器对中偏移；另一方面三角斜撑的结构能把压缩机运行时的径向振动沿着斜撑方向分散到整机底座的多个连接点，避免振动集中在框架的某几个焊缝位置，减少长期运行后的焊缝开裂风险。

　　很多做制冷设备改造的工程师在替换第三方压缩组件的时候，经常会直接取消这个三角加强框架，把压缩组件直接固定在整机底座上，短时间运行可能看不出问题，但运行半年以上就会出现底座焊缝开裂、压缩机振动值超标的情况，本质上就是忽略了这个框架的振动分散作用。从安装边界来看，这个框架的长度方向完全匹配30XA2603PN型号压缩组件的安装孔位，宽度方向预留了外接冷媒管、油管的操作空间，框架底部的连接孔位和整机底座的预装槽钢是一一对应的，现场安装的时候不需要额外打孔，只需要按照孔位就位后调整减震垫的压缩量即可。框架的侧边预留了温度传感器、压力传感器的走线槽安装位，不需要后期在框架上焊接走线支架，避免焊接应力导致框架形变。另外框架的顶部承托面做了1.5度的倾斜角度，这个细节很多三维模型里不会体现，但实际作用非常关键——压缩组件运行时表面会产生少量冷凝水，倾斜的承托面能让冷凝水顺着坡度流到机组的接水盘里，避免冷凝水长期积在框架和压缩组件的连接缝隙里，造成焊缝锈蚀、连接螺栓锈死的问题。做三维建模的时候，很多人会把这个框架做成等厚度的焊接件，实际上框架的承托面钢板厚度和斜撑的钢板厚度是不一样的，承托面因为要直接承受压缩组件的重量，用的是6毫米的热轧钢板，斜撑用的是4毫米的钢板，在保证强度的前提下尽可能控制整体重量，毕竟机房吊装的时候，框架重量每增加十公斤，吊装的难度和成本都会相应提升。

　　还有一个容易被忽略的设计细节，框架两端的连接角码做了切角处理，不是直角结构，这是为了在机组推入机房的时候，避免框架边角刮蹭机房的门洞、已铺设的管线，很多现场安装的时候机组卡门洞，往往就是因为外围框架的直角边没有做切角处理，差个几毫米就推不进去，还要现场切割，既耽误工期又容易破坏框架的防腐层。从结构受力的角度分析，这个框架的受力点主要集中在三个位置：两端的压缩机固定脚位置、中部的电机承重位置，对应的斜撑加强筋也刚好在这三个受力点做了加密排布，不是沿着长度方向均匀等距布置的，这也是设计时贴合实际受力情况的体现，如果建模的时候把斜撑做成等距排布，看起来整齐，但实际上受力传递路径是不合理的，长期运行后非加密区的斜撑很容易出现失稳变形。很多刚接触制冷设备结构设计的工程师，在做同类框架设计的时候，习惯先画一个等距的网格框架，再往上堆承重参数，最后做受力仿真的时候发现应力集中在几个固定点位置，还要反复调整加强筋的位置，其实参考成熟机型的结构排布，就能少走很多弯路，毕竟这类工业制冷设备的框架结构，都是经过几十年的现场运行验证的，每一处的结构排布、公差预留、厚度选择，都是从无数现场故障案例里优化出来的，不是靠仿真软件算几次就能完全覆盖的。

　　另外这个框架的表面处理是喷塑处理，不是普通的喷漆，因为机房里通常湿度比较大，普通喷漆的防腐层用个两三年就会起皮脱落，喷塑层的附着力和耐潮性更好，能适应机房的高湿环境，建模的时候如果要做渲染，表面质感要做成哑光的麻面喷塑效果，不要做成亮面的油漆质感，才符合实际产品的外观特征。在做设备选型配套的时候，如果是替换同冷量的其他品牌压缩组件，一定要核对框架的承托高度，不同品牌的压缩组件中心高度不一样，如果直接用原框架安装，会导致联轴器对中偏差过大，运行时出现异常振动，这时候可以通过调整框架底部的减震垫厚度来补偿高度差，不要随意切割框架的承托面，避免破坏框架的整体受力结构。
