制冷系统用7/8管径U型集油弯管结构

　　在商用冷藏、工业制冷的管路系统中，制冷剂携带润滑油循环是无法避免的工况，若管路设计不合理，润滑油会在管路低洼段积存，无法随制冷剂回到压缩机，长期运行会导致压缩机缺油磨损、换热效率下降，这类U型集油弯正是针对该痛点设计的管路功能部件。该部件适配公称尺寸7/8英寸即22.22mm的制冷铜管连接场景，整体采用紫铜材质加工，铜材本身的延展性、耐制冷剂腐蚀特性以及良好的焊接适配性，完全匹配制冷管路的钎焊连接工艺要求，同时铜材的导热特性也能减少管路冷量损耗，避免外壁结露异常。

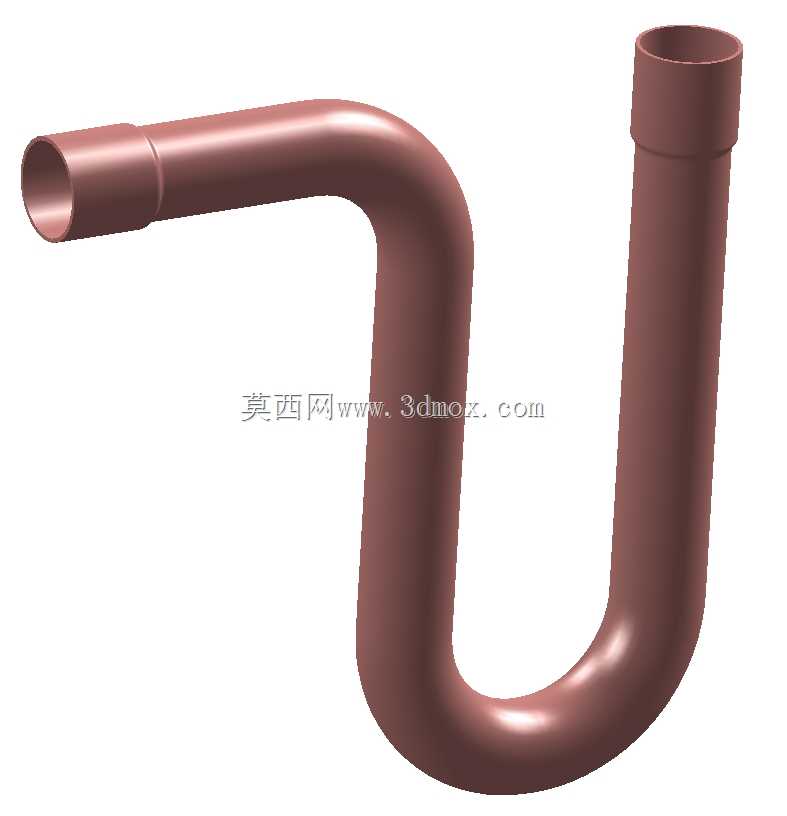

　　从结构设计来看，整体采用连续弯管成型的U型结构，两端保留标准直管插接段，插接段的外径公差严格匹配同规格制冷铜管的内径公差范围，安装时可直接插入对应管路后完成钎焊，无需额外转接接头，减少管路泄漏点。U型弯的弯曲半径经过管路流阻仿真校核，既保证弯管处不会出现制冷剂流速骤降导致的油堵问题，也能让随制冷剂流动的润滑油在经过弯管时，因流向改变产生的离心作用汇集在U型底部，当积存的润滑油达到一定量后，会被持续流动的制冷剂重新携带回到压缩机，实现油路的自动循环，避免管路积油。

　　在实际安装场景中，这类集油弯通常设置在制冷系统的垂直吸气管路间隔段、蒸发器出口管路、长距离水平管路的低位点，尤其是在多蒸发器并联的冷藏库系统、低温速冻设备管路中，每隔一定高度的垂直管段就需要设置该类集油弯，保证不同工况下的回油可靠性。设计时需要注意，弯管段的壁厚要比同规格直管段略厚，避免弯管加工过程中出现管壁减薄超标，导致承压能力不足，毕竟制冷系统运行时管路内部存在正负压力交替的工况，尤其是低温工况下，管壁减薄处容易出现应力开裂。两端的插接段长度经过标准化设计，既保证焊接时有足够的插接深度，避免焊口虚焊脱落，也不会因为插接过长导致管路内部通径减小，增加不必要的流阻。U型结构的两个直管段保持平行，中心距尺寸严格适配常规制冷管路的安装间距要求，安装后不会出现管路扭曲应力，减少长期运行过程中的管路疲劳开裂风险。不同于普通的管路弯头，该集油弯的U型底部没有额外的集油腔结构，依靠弯管本身的结构实现集油功能，结构更简单，安装时不需要额外的固定支架，依靠两端管路的固定即可实现稳定支撑，同时整体流阻比带外置集油腔的部件更低，不会对制冷剂循环造成额外的压力损失。

　　在低温冷藏工况下，该部件的弯管弧度设计也能避免管路内的冷凝水、杂质在局部积存，减少冰堵、脏堵的发生概率，适配R22、R404A、R134a等多种常用制冷剂的管路系统，不管是商用冷柜、冷库制冷机组，还是工业冷水机组的制冷剂回路，都能通过该部件优化管路回油状态，提升整个制冷系统的运行稳定性，降低压缩机因缺油导致的故障概率。建模过程中，弯管部分采用扫掠特征成型，严格控制弯曲处的圆度误差，避免出现弯管扁瘪导致通径变化，两端的插接段做了轻微的倒角处理，方便安装时插入对接管路，同时焊接时焊料可以顺着倒角均匀填充焊口，提升焊接密封性。
