双排直插PBD连接器接插件结构设计

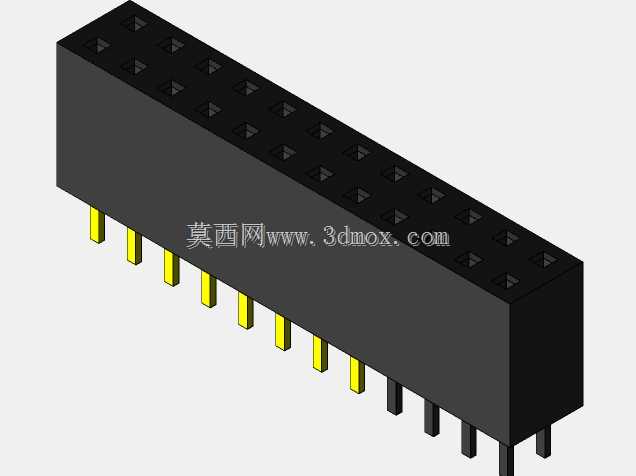

　　在工业控制板卡、嵌入式开发硬件、测试治具以及各类低压电控设备的板间连接场景里，这类双排直插排母类连接器是板对板信号传输最常用的基础连接件之一，很多刚接触硬件结构设计的工程师容易忽略这类小零件的安装边界，往往在PCB Layout完成后才发现连接器干涉、插针长度不匹配或者塑壳高度超出设备内部堆叠空间，最后不得不返工调整板件布局。做这类连接器的三维参数化建模时，首先要明确实际使用中的配合关系：它需要和对应规格的排针完成对插，同时自身的直插引脚要穿过PCB板的过孔完成波峰焊或者手工焊接，所以建模的第一步不是先画塑壳外形，而是先锁定引脚的中心距——也就是行业内通用的2.54mm标准间距，双排引脚的排距也要严格对应通用排针的尺寸公差，不能随意设定数值，否则加工出来的样件会出现插针歪斜、对插卡滞甚至完全无法配合的问题。从结构上看，这款连接器分为黑色绝缘塑壳和金属插针两个核心部分，塑壳采用高温热塑性塑料注塑成型，要耐受波峰焊时的短时高温不发生形变，所以建模时塑壳的壁厚要控制在合理范围，过薄会导致注塑时充模不满、焊接时受热变形，过厚则会增加材料成本同时占用不必要的板上空间。塑壳内部的插孔是和插针配合的核心部位，每个插孔的位置度公差需要严格控制，建模时要给插孔内壁预留合理的弹性接触空间，毕竟内部的金属接触件需要有一定的形变余量来保证和排针插针的可靠接触，降低接触电阻避免信号传输时出现压降或者接触不良。

　　金属插针分为两个功能段，一段是伸入塑壳内部的接触段，和对插的排针完成电气连接，另一段是伸出塑壳底部的焊接引脚，这段引脚的长度要匹配常用PCB板的厚度以及焊接后的焊盘高度，引脚的截面尺寸要和PCB过孔的常规尺寸匹配，既要保证插件时能顺利穿过过孔，又不能间隙过大导致焊接时焊锡顺着引脚往上爬，影响后续的对插操作。实际选型时，很多工程师会忽略塑壳的总高度，在多层板堆叠的紧凑设备里，塑壳过高会顶住上层板件或者设备外壳，过矮则会导致对插深度不足，在设备受到振动时出现连接松脱的问题，所以建模时需要把塑壳的高度、引脚伸出长度、插合后总高度都做参数化关联，方便不同安装场景下快速调整尺寸参数。

　　另外，这类连接器的塑壳边角要做合理的倒角处理，不仅是为了外观规整，更重要的是在自动化插件作业时，倒角可以起到导向作用，让吸嘴或者插件机构能顺利把连接器定位到PCB对应的位置，减少插件时的卡料问题。引脚的排布要严格遵循偶数排的对称设计，这款20Pin的双排连接器，每排10个引脚，建模时要注意引脚和塑壳的装配位置，不能出现引脚偏出塑壳插孔的问题，同时要考虑塑壳上的定位柱——很多版本的排母会在塑壳底部增加两个小的塑料定位柱，对应PCB上的两个定位孔，插件时可以先通过定位柱预固定，避免焊接时连接器出现偏移，不过在一些低成本应用场景里也会取消定位柱，这时候建模就要根据实际应用场景选择是否保留该特征。从电气性能角度考虑，虽然三维建模不需要做电路仿真，但结构设计时要保证相邻引脚之间的塑壳绝缘厚度足够，避免相邻引脚之间出现耐压不足的问题，尤其是在传输高压信号或者高频信号的场景里，绝缘距离不够会导致信号串扰甚至打火短路。很多新手建模时会把金属插针和塑壳做成完全贴合的状态，实际生产中塑壳的插孔和插针之间是存在微小装配间隙的，这个间隙既要保证插针能顺利压入塑壳，又不能过大导致插针在塑壳内出现松动，所以建模时要给装配关系预留合理的公差带，不能按零间隙的理想状态去做模型，否则生成的工程图拿去开模会出现装配困难的问题。

　　在设备维护场景里，这类连接器的插拔力也是设计时需要考虑的点，插拔力过大，现场维护时拆卸困难，甚至会把排针从板上扯下来；插拔力过小，设备运行时的振动会导致连接器松脱，信号中断，所以塑壳内部接触件的弹性设计虽然是五金件的设计范畴，但在做整体结构校验时，也要把插合后的保持力纳入考量，保证插合后有足够的保持力同时不会让插拔操作过于费力。另外，建模时还要注意塑壳顶部的插孔入口处要做导向倒角，方便排针对插时能顺利导入插孔，不会出现插针顶在塑壳端面导致插针弯折的问题，这个细节很多非专业建模的人员会忽略，实际生产装配时这个倒角能大幅降低装配时的插针损坏率。对于不同的安装场景，这类连接器还会有不同的引脚长度选项，比如板对板堆叠高度较高时，需要选用长引脚的排母，而贴板安装时则用短引脚版本，参数化模型的优势就在于可以快速调整引脚长度、塑壳高度、Pin数等参数，不需要每次都重新绘制整个模型，大幅提升结构设计阶段的选型效率。在做整机结构的干涉检查时，要把连接器对插后的总高度算入安装空间，不能只计算排母本身的高度，很多设计失误就是因为只统计了单个零件的尺寸，没有考虑插合后的整体高度，导致最后组装时上层板件和连接器顶部干涉，不得不重新调整板间支撑柱的高度，耽误项目进度。
