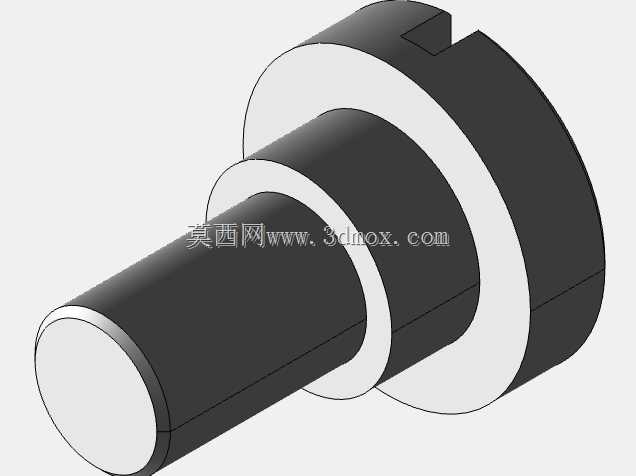

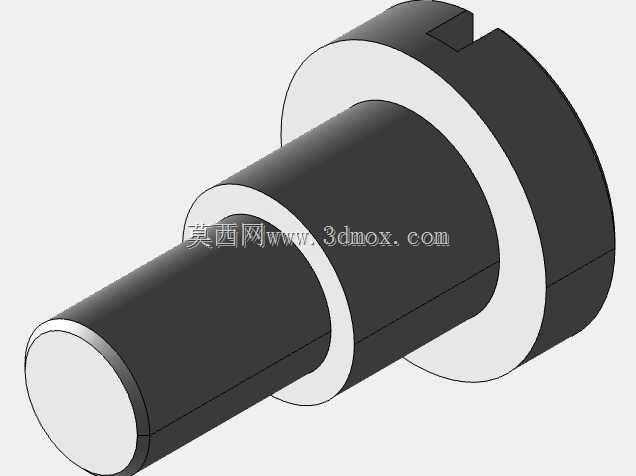

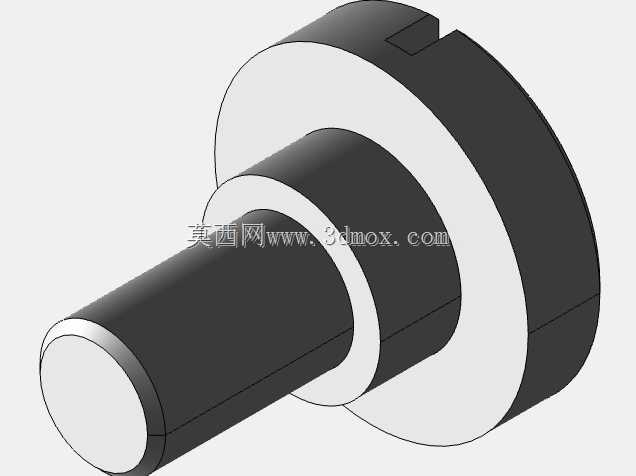

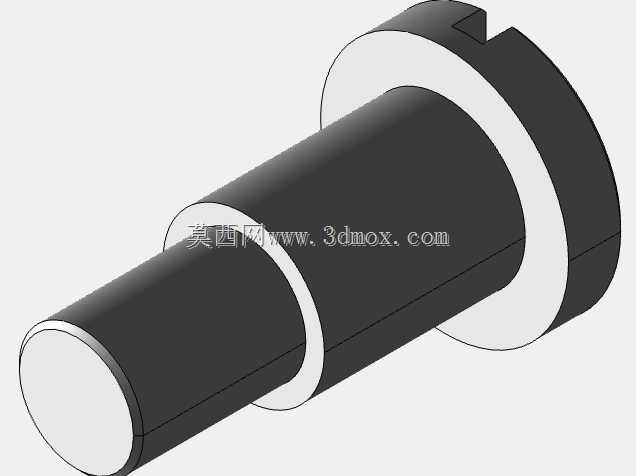

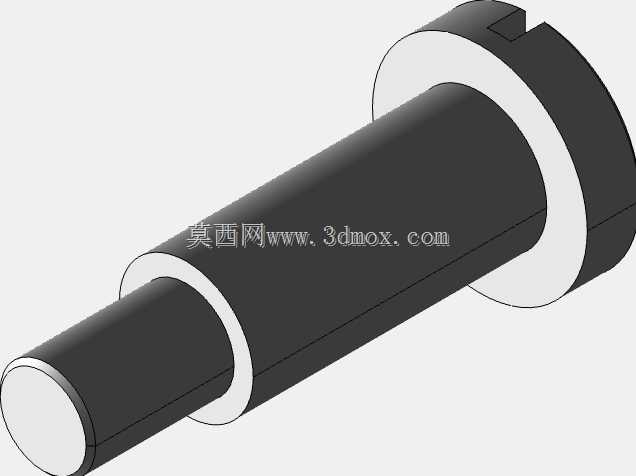

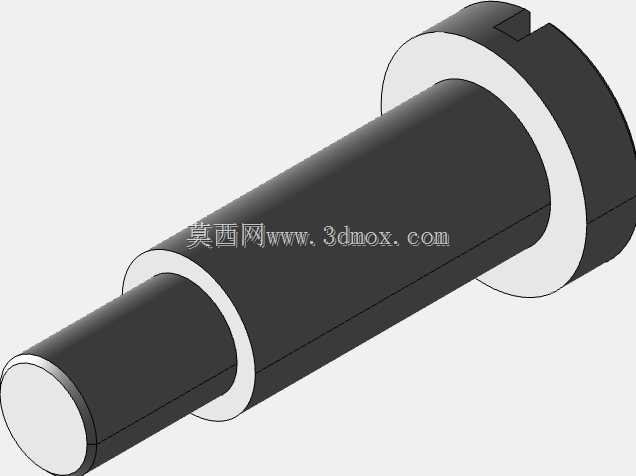

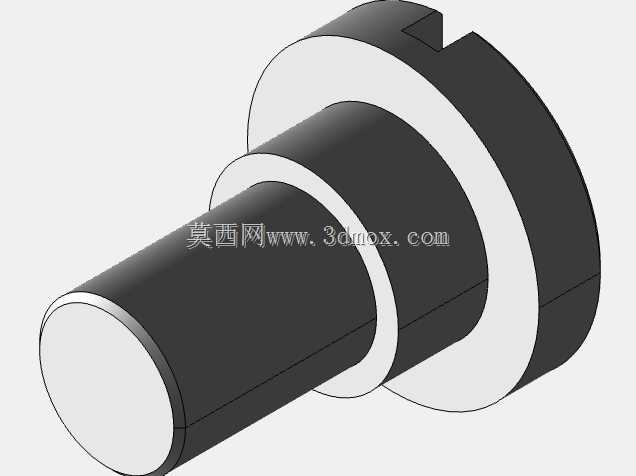

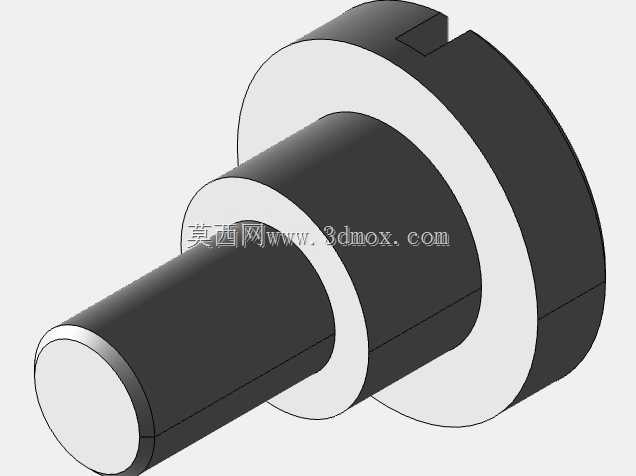

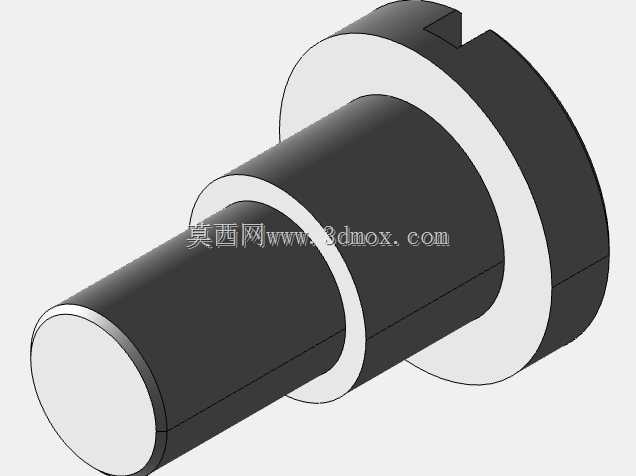

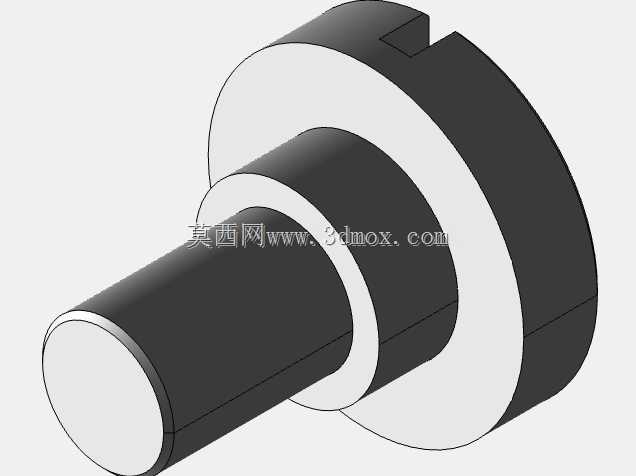

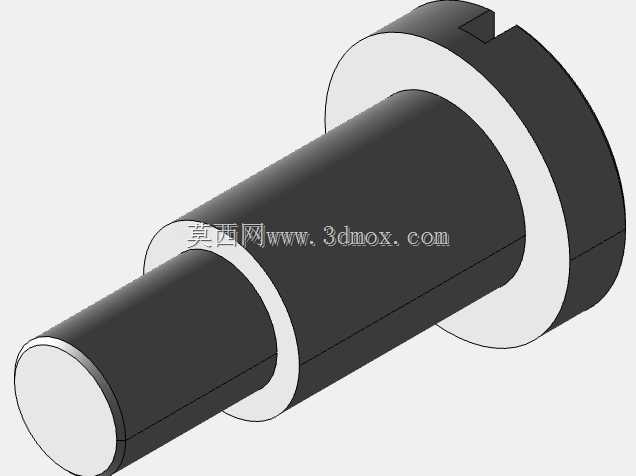

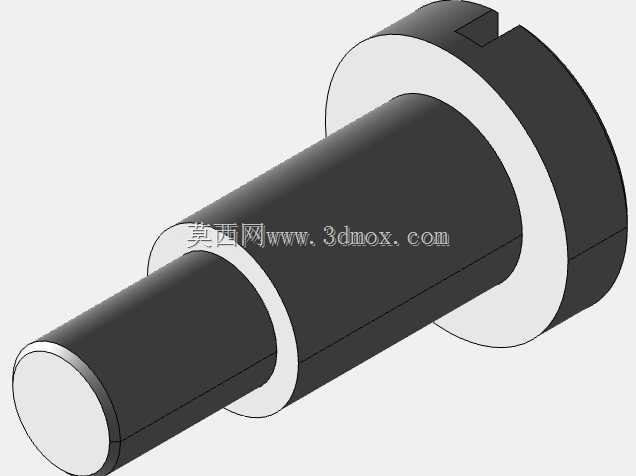

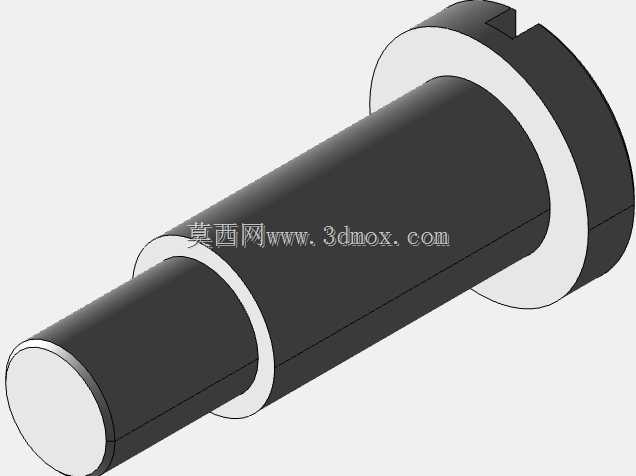

在液压阀组、仪器仪表的装配场景中,这类带肩开槽盘头螺钉的使用频率远高于普通盘头螺钉,很多刚接触结构设计的工程师容易忽略带肩结构的实际作用,把它当成普通开槽螺钉选型,最后往往出现装配后零件窜动、密封面压合不均的问题。带肩结构的核心作用是定位,螺钉拧入螺纹孔后,圆柱肩面会先与被连接件的沉孔端面贴合,这个贴合面的公差一般控制在h9级别,既能保证被连接件不会因为螺钉与安装孔的间隙出现径向偏移,也能控制螺钉拧入后的轴向压紧量,避免软质密封件被过度压缩失去弹性。
从实际安装边界来看,这类螺钉的盘头直径比同规格普通开槽盘头螺钉略大,开槽深度也做了加深处理,适配一字螺丝刀的咬合长度更长,装配时不容易出现滑牙问题,尤其是在小规格螺纹的装配场景里,M3到M6的规格段是这类螺钉的主力应用区间,盘头的厚度比普通盘头螺钉薄0.2到0.5毫米,适合安装空间局促、螺钉头不能突出安装面过高的场合,比如仪表外壳的拼接、小型气动阀的端盖固定,肩高的尺寸是和被连接件的沉孔深度直接匹配的,设计沉孔时要注意肩高的公差带,预留0.1毫米左右的压紧间隙,避免肩面贴合后螺纹段还没拧到规定的拧紧力矩。
设计这类标准件的三维模型时,不能只照着标准尺寸画外形,要把实际装配中会用到的工艺细节做出来,比如螺纹段的收尾退刀槽,盘头与杆部衔接处的圆角,开槽边缘的倒角,这些细节在做装配干涉检查的时候会直接影响结果,很多新手建模时会把螺纹直接画到杆部与肩面的衔接位置,实际生产中螺纹收尾至少有1到2个螺距的不完整牙型,如果建模时忽略这个细节,装配时就会出现螺纹与螺纹孔口干涉的假阳性问题。还有肩面与杆部的同轴度,虽然标准里给的同轴度公差是0.1毫米,但建模时最好把同轴度控制在0.05毫米以内,方便后续做工程图的时候直接标注形位公差,不用再反复调整模型基准。
从功能特性上来说,一字开槽的设计虽然不如十字槽或者内六角的传动效率高,但在一些需要频繁拆卸调整、现场没有专用配套工具的场景里,一字槽的适配性更强,普通的一字螺丝刀甚至宽度合适的金属片都能完成松紧操作,这也是很多老旧设备的检修口、调整端盖固定依然选用这类螺钉的原因。带肩的结构还能起到一定的防松作用,肩面与被连接件沉孔端面的接触面积比普通螺钉头的接触面积大,拧紧后产生的静摩擦力更大,在振动幅度不大的仪器仪表、低压阀组场景里,不需要额外加装弹垫就能满足防松要求,减少了装配时的零件数量,也避免了弹垫压痕对安装面外观的影响。
选型的时候要注意,这类螺钉的肩径是和安装孔的孔径直接配合的,不能用普通螺钉的安装孔尺寸来加工,比如M4规格的带肩螺钉,肩径一般是7毫米,对应的安装沉孔直径要做到7.1到7.2毫米,深度要比肩高大0.1毫米,这样才能保证肩面完全贴合,同时不会出现肩面顶住沉孔底部、螺纹段没拧紧的情况。螺纹段的长度选择要遵循“拧入后露出2到3个螺距”的原则,不能过长也不能过短,过长会顶到阀组内部的流道或者运动零件,过短则会导致螺纹啮合牙数不足,受力后容易滑牙。在做三维装配的时候,可以把这类螺钉做成配置化模型,不同长度、不同规格的参数通过配置项切换,不用每个规格都单独建模,能大幅提升装配设计的效率,配置里要把肩高、盘头直径、螺纹长度这些关键尺寸做参数关联,修改规格时所有尺寸能同步更新,避免出现尺寸不匹配的错误。
