糖果生产输送分拣生产线三维设计

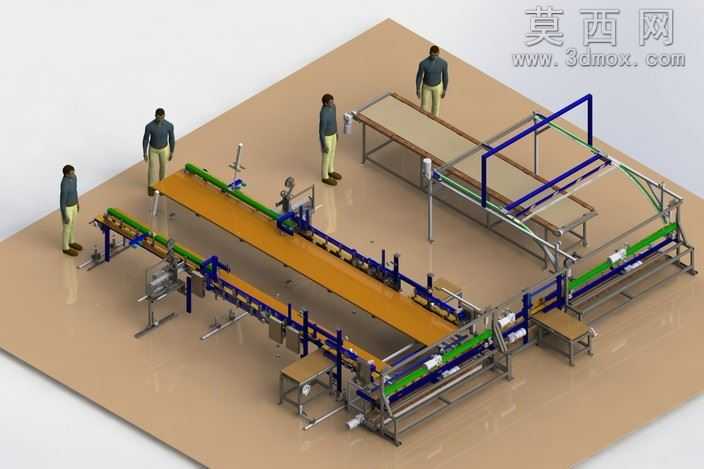

本模型为糖果生产环节的输送分拣生产线三维设计，整体采用模块化建模思路完成搭建，在三维建模过程中严格遵循食品加工产线的布局逻辑，将长距离输送段、分拣工位、中转过渡台、人员操作位进行合理排布，还原真实产线的空间占比与动线规划。模型主体输送线采用铝型材框架作为支撑结构，建模时对铝型材的标准截面、连接角件、支撑脚杯的细节都做了精准还原，输送面分别设置了不同的材质区分：主输送段采用暖橙色防滑皮带材质，侧边辅助输送段采用绿色平皮带材质，框架结构统一赋予金属喷塑的蓝灰色质感，中转工作台则赋予浅木色台面与金属支架的组合材质，所有材质的粗糙度、反光度参数都经过渲染调试，最终呈现的效果图质感贴近真实工业设备的视觉效果。结构设计上，整条产线设置了多段独立输送单元，单元之间通过接驳台完成物料过渡，分拣工位处设置了可活动的导向挡条结构，建模时保留了挡条的转动副结构，可直观展示分拣动作的运动逻辑；产线侧边预留了操作人员的站立空间，搭配等比例的人体模型，能够清晰呈现产线的人机交互尺度，验证操作空间的合理性。设计过程中充分考虑了产线的扩展性，各输送单元采用标准化的连接接口，可根据实际生产需求增减工位长度，辅助线体与主线体的高度差经过精准测算，保证糖果物料在转运过程中不会出现卡滞、掉落的问题；整体模型的装配层级清晰，所有零部件的配合关系都按照真实机械装配逻辑设置，可直接用于产线方案展示、结构验证以及教学演示场景，渲染阶段采用了柔和的影棚光照方案，既突出了设备的结构细节，也还原了工业场景的真实氛围感。
