弹簧张紧式辊轴调节机械结构

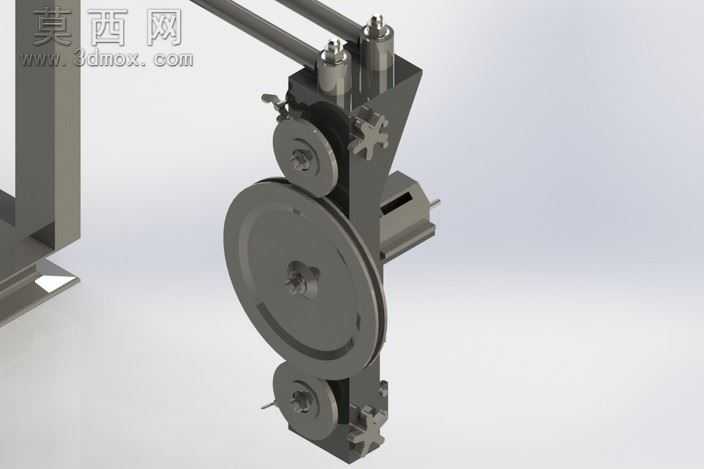

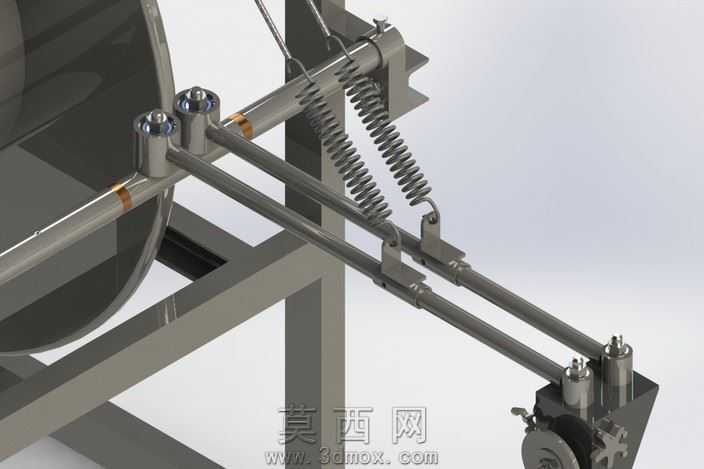

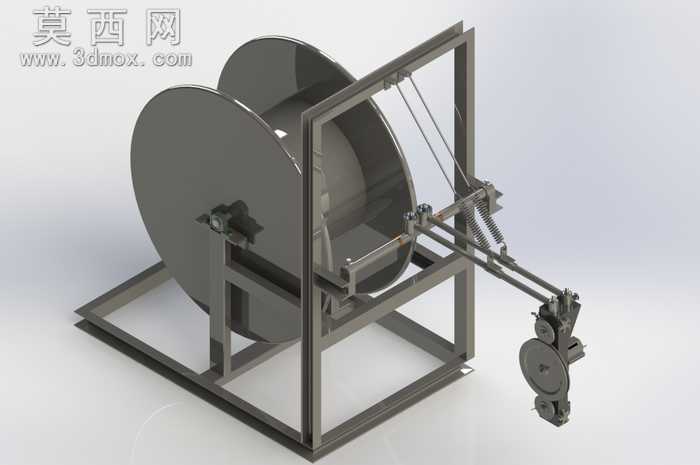

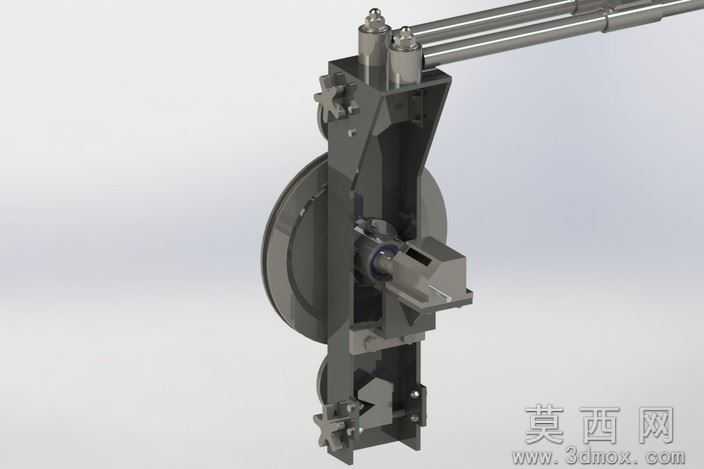

本作品为弹簧张紧式辊轴调节机械结构，采用三维建模软件完成全参数化设计，整体结构以金属材质为核心表现对象，通过精细化的材质渲染还原工业金属构件的真实质感。建模过程中首先搭建方管焊接式机架作为承载基础，对机架的连接节点、支撑立柱做了倒角与焊缝细节处理，保证结构的工业真实感；核心功能部分采用平行双光轴作为辊组的滑动导向载体，光轴表面做了镀铬金属材质渲染，呈现出光滑耐磨的金属质感，轴端配套的立式导向座严格按照机械安装标准设计安装孔位，保证装配逻辑符合实际生产要求。张紧机构采用圆柱螺旋拉伸弹簧作为核心施力部件，建模时还原了弹簧的有效圈数、端部挂钩结构，弹簧材质设置为弹簧钢材质，通过光影渲染表现出金属弹性件的表面纹理与张力感；弹簧端部连接的调节支架采用滑块式结构，可沿光轴做线性滑动，支架上配套的锁紧螺栓、调节顶丝均做了精细化建模，螺纹细节清晰可见，还原了机械调节结构的操作逻辑。辊组部件包含固定辊与活动辊两类，辊筒表面做了哑光金属材质处理，辊端的轴承座、锁紧螺母均按照标准件参数建模，保证各部件的装配干涉检查全部通过。设计思路围绕张紧力自动补偿功能展开，通过弹簧的预紧拉力带动活动辊沿光轴位移，实现对配套带状、线状传动件的张力自动调节，避免传动过程中出现松脱、打滑问题；整体结构布局紧凑，机架的支撑角度、弹簧的安装位置、光轴的平行度都经过反复校核，保证受力方向与滑动方向一致，减少运行过程中的卡滞风险。渲染阶段采用工业产品展示常用的柔光环境，对金属构件的反光、阴影做了分层处理，既突出各部件的结构轮廓，也清晰展现了部件之间的装配关系，完整呈现了该张紧调节结构的设计细节与功能逻辑，可作为张紧机构设计、传动辅助结构研发的参考模型。
