番茄双勾制作加工专用机械设备

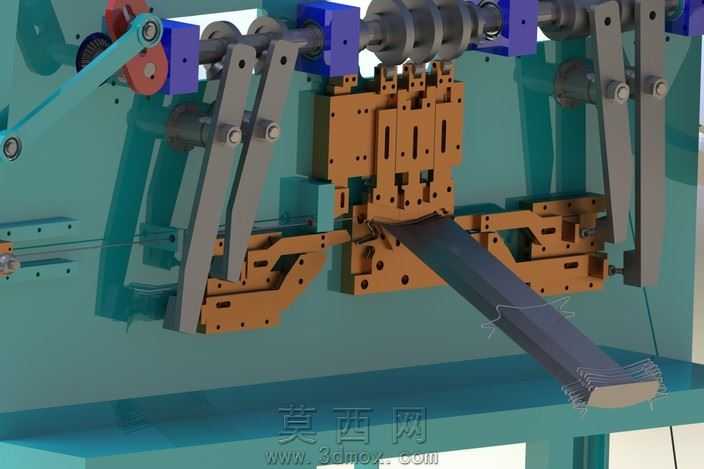

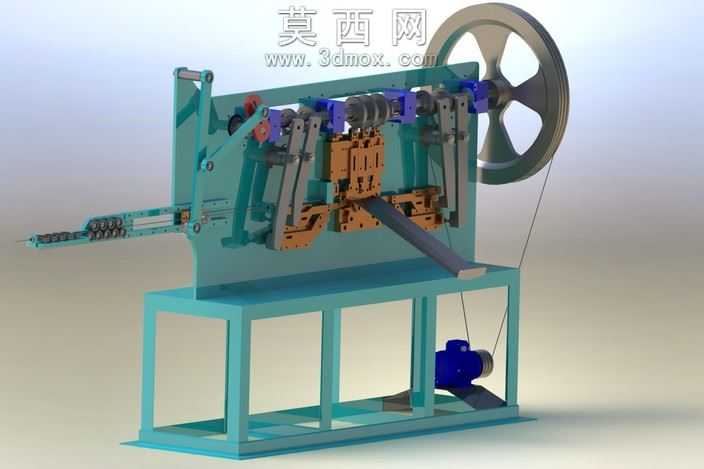

本模型为番茄双勾制作专用加工设备，采用三维建模软件完成全参数化设计，整体结构经过严谨的装配干涉校验，各运动部件的配合间隙经过合理预留，可直观呈现设备完整的运行逻辑。模型渲染阶段采用写实材质方案，机架部分赋予哑光青绿色金属漆材质，还原工业设备常用的涂装质感，传动连杆、冲压执行部件赋予棕褐色耐磨合金材质，大尺寸带轮、电机外壳分别赋予铸铁磨砂质感与深蓝色工程塑料外壳质感，皮带部分采用半哑光橡胶材质，通过光影调整突出各部件的材质差异与结构层次，让整体视觉效果贴近真实工业设备的呈现状态。结构设计上，设备采用框架式方管焊接机架作为承载基础，底部预留电机安装位，通过皮带传动将动力传递至主轴侧的大尺寸带轮，主轴通过多组凸轮连杆机构将旋转运动转化为执行端的往复冲压动作，进料端设置导向输送轨道，可将待加工工件精准送至加工工位，双组勾形成型组件对称布置，可同步完成双勾结构的冲压成型作业，出料斜槽设计可让加工完成的工件自动滑落收集，整体传动路径清晰，执行动作逻辑连贯，各铰接位置均预留销轴安装位，符合实际机械加工的装配要求。设计思路围绕番茄加工场景下的双勾构件批量生产需求展开，优先保障设备运行的稳定性与动作的精准度，采用成熟的凸轮连杆传动方案，相比复杂的电控方案具备更高的可靠性与更低的维护成本，机架的框架结构在保障整体刚性的同时减少了材料用量，传动部件的外置布局方便日常检修与易损件更换，双工位同步作业的设计可有效提升生产效率，整体结构紧凑，占地面积小，适配中小型农产品加工车间的生产布局需求，模型完整还原了设备从动力输入、传动转换到执行加工、出料收集的全流程结构，可作为同类食品加工专用设备的设计参考方案。
