起重机用锻造式起重吊钩结构设计

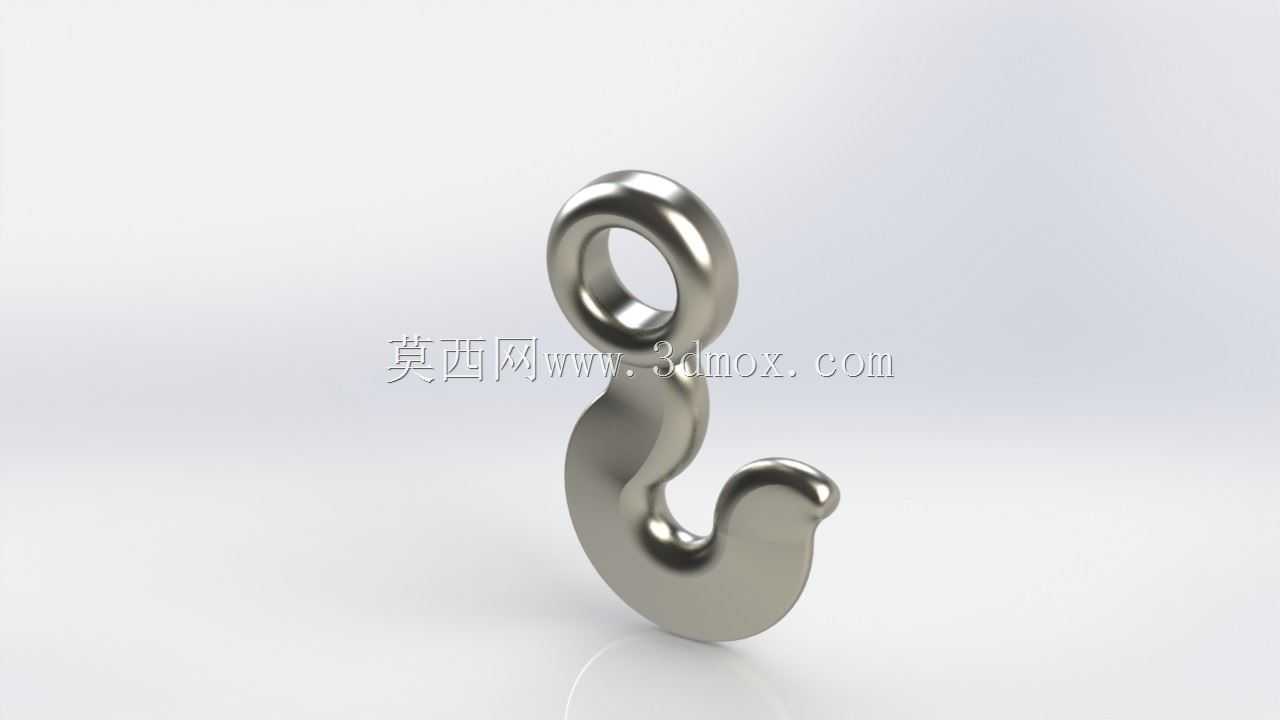

　　在车间重型工件转运、港口集装箱装卸、基建现场建材吊装这类高频重载起重作业场景里，吊钩是直接连接起重设备与被吊载荷的核心受力构件，其结构合理性直接决定吊装作业的安全冗余与作业效率。这款吊钩采用整体锻造式的C型钩体结构，区别于板式叠片吊钩，整体锻造的钩身不存在拼接缝隙的应力集中隐患，金属流线沿钩身受力走向连续分布，能更好承受吊装过程中的交变载荷与突发冲击载荷。从功能设计上看，钩体顶端的封闭吊环结构，是直接与起重机钢丝绳端的卸扣、动滑轮组挂接的配合部位，吊环的内孔尺寸做了适配常规大吨位卸扣销轴直径的圆弧过渡设计，避免挂接后出现销轴与孔壁的线接触挤压，减少局部压溃风险；钩身的弯曲段做了变截面处理，在钩身最大受力的危险截面处适当增加截面厚度，向钩尖方向逐步平滑过渡，既保证核心受力区的强度储备，也避免不必要的材料冗余增加吊钩自重，降低起重设备的无效载荷占比。

　　钩尖部位做了向上的防脱翘曲设计，配合现场使用时加装的弹簧式防脱挡板，能避免吊装过程中吊索具从钩口滑出，即便作业过程中出现吊索小幅晃动、载荷小幅偏摆的情况，也能保证吊索始终处于钩身的承力区间内。设计过程中首先要明确的是安装边界，顶端吊环的内孔直径需要匹配对应吨位起重机常用的连接卸扣规格，不能出现孔位过小导致卸扣无法穿入、或是孔位过大导致挂接后配合间隙过大引发的作业晃动；钩身的开口尺寸需要适配常用的吊装带、钢丝绳索具的直径范围，保证索具能顺畅放入钩内，同时不会因为开口过大导致防脱结构失效。

　　从受力逻辑上，这款吊钩的重心沿吊环中心与钩身承力点的连线垂直分布，当垂直起吊额定载荷时，钩身的拉应力、弯曲应力分布沿锻造流线均匀传递，不会出现局部应力突变的情况；针对作业中可能出现的斜吊工况，钩身的侧面也做了圆弧过渡处理，避免斜向拉力作用下棱边切割吊索具，同时也减少斜吊时钩身的附加弯矩影响。实际选型应用时，这类吊钩多用于中小吨位的桥式起重机、门式起重机的起升机构末端，也可配套在电动葫芦、手动葫芦上作为车间零散重型工件的吊装吊具，相比大吨位的叠片式吊钩，整体锻造吊钩自重更轻，转动更灵活，挂取索具的操作更便捷，适合吊装频率高、单钩载荷在额定范围内的常规作业场景。

　　建模过程中需要重点关注钩身弯曲段的曲率半径设计，曲率过小会导致弯曲处应力集中系数陡增，长期受载容易出现疲劳裂纹；曲率过大则会增加钩身整体尺寸，导致吊钩的作业占用空间变大，在狭小吊装空间内的适配性下降。同时钩身所有的棱边都做了圆角钝化处理，一方面是锻造工艺的要求，避免锻造过程中出现折叠、裂纹等缺陷，另一方面也是使用过程中的安全需求，避免锋利棱边划伤操作人员、切割吊索具的纤维层或钢丝层，延长吊索具的使用寿命。吊环与钩身的衔接部位做了加粗的过渡段，这个位置是吊环拉力向钩身传递的核心区域，建模时需要保证过渡圆弧的平滑度，不能出现台阶、锐角，避免应力集中导致的断裂风险。
