户外货场用门式起重作业设备结构设计

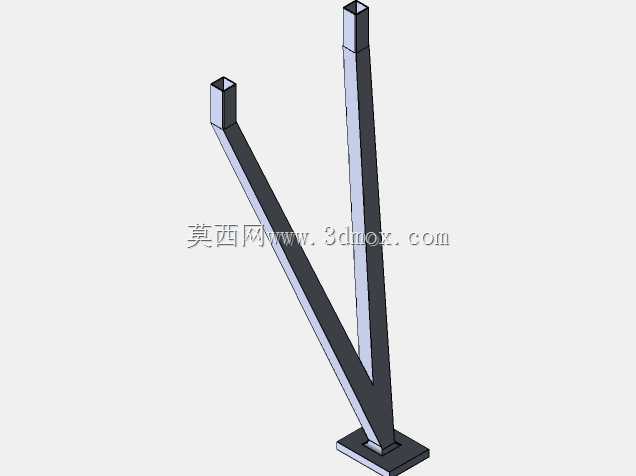

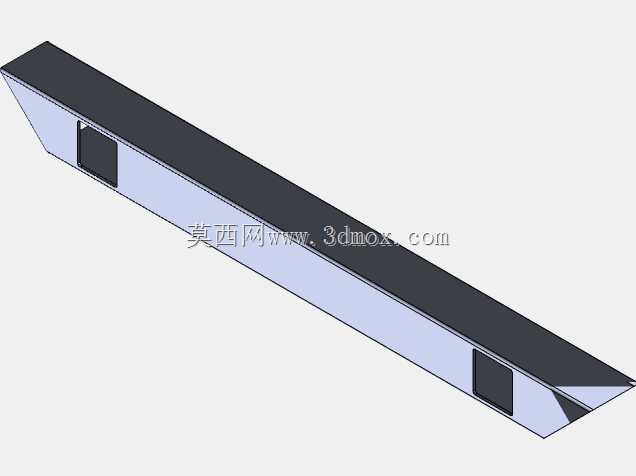

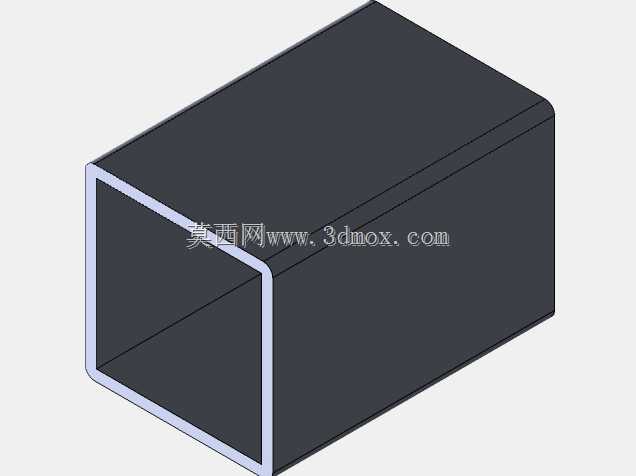

　　这套门式起重设备的结构设计，核心面向露天货场、铁路货站、预制构件堆场这类无厂房遮盖的散货与重型件装卸场景，区别于桥式起重机依赖厂房屋架承载的特性，该设备自带门型支腿结构，可直接在地面铺设的轨道上沿作业区域纵向移动，覆盖固定跨度内的全部作业面，不需要依托上部建筑结构承载，适配户外开阔场地的长周期重负荷吊装作业需求。从实际作业逻辑来看，设备的核心功能是完成跨度范围内重物的垂直起升与水平转运，支腿采用箱型钢结构焊接成型，单侧支腿设置双轮缘行走轮组，匹配QU系列起重轨道的安装尺寸，轮压分布经过反复校核，避免长期重载作业出现轨道局部沉降或轮组偏磨问题；主梁采用偏轨箱型梁结构，上翼缘板铺设小车运行轨道，小车整体可沿主梁跨度方向横向移动，配合整机的纵向行走，可覆盖作业区内任意点位的重物调运，不需要额外调整被吊物的摆放位置，大幅降低货场转运的辅助作业量。设计过程中优先考虑了户外作业的抗风载需求，主梁与支腿的连接位置采用高强度螺栓副加焊接的复合连接形式，在支腿下端设置可手动操作的夹轨器，非作业状态下可锁定整机位置，避免突发强风导致设备滑移；起升机构采用卷筒多层缠绕设计，匹配额定起重量下的钢丝绳安全系数，钢丝绳走向全程设置导向托辊，避免跳绳、乱绳问题，起升高度覆盖常规货场堆垛的最高高度，同时预留了吊具作业的安全距离，防止起升过冲碰刮主梁结构。

　　尺寸边界上，设备的跨度参数适配国内多数通用货场的轨道铺设间距，支腿下沿的净空高度满足常规货运车辆、平板拖车的通行需求，不需要为设备通行额外改造场地内的运输通道；小车的横向行程设置端部限位缓冲块，整机纵向行走的轨道两端设置车挡，所有运动部件的极限位置都预留了安全缓冲距离，避免硬碰撞损伤结构件。细节结构上，主梁顶部设置了检修走台与防护栏杆，走台板采用防滑花纹钢板，日常检修时可直接沿走台抵达小车、起升机构的各个维护点位，不需要额外搭设登高设备；支腿侧面设置了直爬梯，爬梯踏步做防滑处理，爬梯外围设置护笼，满足高空作业的安全规范要求；电气走线全部采用穿管敷设，沿主梁与支腿的内侧布置，避免户外日晒雨淋加速线缆老化，所有电机、电控箱都采用户外防护等级，可在小雨、扬尘环境下正常作业。

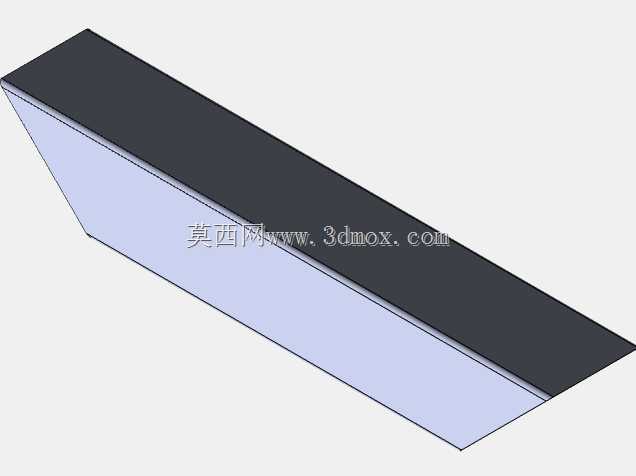

　　这套结构的建模过程中，所有板件的拼接位置都预留了焊接坡口尺寸，轮组、卷筒、轴承座这类外购件的安装接口完全匹配主流厂商的产品尺寸，不需要二次修改安装位即可直接选型装配；支腿与下横梁的连接位置做了局部加强，加设了筋板分散应力，避免长期重载作业出现焊缝开裂问题；小车架采用型钢焊接结构，自重控制在合理范围内，降低主梁的承载负荷，同时保证起升机构、小车行走机构的安装刚度，避免起吊过程中小车架出现形变导致传动卡滞。

　　针对不同作业场景的适配性，该结构可通过调整支腿高度、主梁跨度来匹配不同场地的需求，比如预制梁场可加大支腿净空高度满足预制构件的堆垛与转运需求，散货码头可调整起升机构的速度参数匹配散货装卸的作业效率要求；所有受力焊缝都标注了焊脚高度要求，关键承载位置要求做无损探伤，从设计层面规避结构失效风险。设备的行走机构采用分别驱动形式，两侧支腿的行走轮组各配独立驱动电机，通过电气同步保证两侧行走速度一致，避免长期运行出现啃轨问题；缓冲装置采用聚氨酯缓冲块，相比橡胶缓冲块耐老化性能更好，碰撞吸能效率更高，可有效降低极限位置碰撞时的结构冲击。
