多罐体移动式高压清洗作业装置结构设计

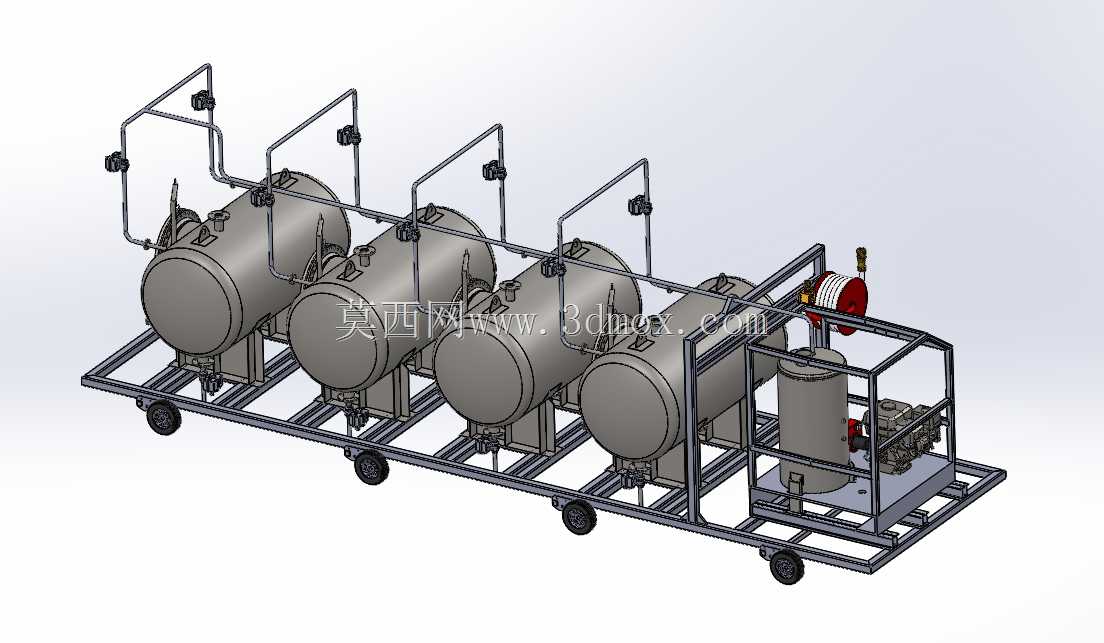

　　这套移动式高压清洗装置的三维结构，核心面向工业厂区内多工位定点清洁、户外管线除垢、罐体内部冲洗这类需要频繁转场的作业场景，区别于固定安装的高压清洗站，整套设备采用撬装式集成设计，所有功能部件全部整合在同一钢制框架底座上，无需额外做混凝土基础固定，转场时可通过叉车叉取底座预留的叉车位，也可依靠底部配置的四个重载脚轮短距离推移，适配车间内狭窄通道的通行需求。从功能布局来看，四组卧式储液罐体沿底座长度方向依次排布，单组罐体均配置独立的进出液管路与顶部截止阀，可根据清洗作业需求分别存储清水、清洗药剂、回收废液等不同介质，避免不同介质混装影响清洗效果，罐体底部设置的排污阀可快速排空罐内残留介质，减少日常维护的拆装工作量。

　　罐体侧端集成的动力单元包含高压泵组、驱动电机、压力调节组件与管路快接接口，高压输出端配置了卷管器，可根据作业距离拉出对应长度的高压软管，不用时可快速收卷避免管路拖拽磨损，卷管器旁设置的压力显示表可实时读取输出压力，方便操作人员根据清洗对象调整工作压力，避免压力过高损伤待清洗工件表面。设计阶段优先考虑了管路的排布合理性，所有连接罐体与泵组的管路均沿框架侧边的型材槽位固定，管路转弯处采用大半径弯头减少介质输送的压损，同时预留了足够的扳手操作空间，方便后期更换密封件、检修阀门时不用大范围拆解周边部件。

　　底座框架采用矩形钢管焊接成型，整体做了等强度校核，在罐体支撑位、泵组安装位都额外加焊了加强筋板，避免满载移动时框架出现形变，脚轮选用带刹车的重载聚氨酯轮，既可以在作业时锁定位置防止设备滑移，也能减少推移时对车间环氧地坪的损伤。安装边界方面，整套设备的宽度控制在常规车间通道的通行尺寸以内，高度满足普通厂房门的通行要求，顶部的管路最高点没有超出框架上沿，避免转场时磕碰车间内的架空管线，所有外接接口都设置在设备的同一侧，方便现场快速对接电源、外接喷枪与补液管路，不用绕设备四周找接口。

　　在功能特性上，这套装置兼顾了储液、加压、管路收纳的全流程需求，不需要额外搭配独立的储液罐就可以完成连续清洗作业，四罐体的设计可以支持多工序连续清洗，比如先用药剂喷淋溶解污垢，再用清水冲洗，最后回收废液，不用中途频繁更换储液容器，大幅提升户外或多工位转场作业的效率。结构设计时也考虑了日常维护的便利性，泵组与电机的安装位预留了吊装孔，后期更换易损件时可以直接用小型葫芦吊出部件，不用拆解整个框架，罐体的人孔位置设置在靠近框架外侧的一侧，方便操作人员定期清理罐内的积垢，所有阀门的操作手柄都朝向通道侧，操作人员站在设备侧面就可以完成所有阀门的开关操作，不需要探身到设备内部操作，降低作业时的安全风险。
