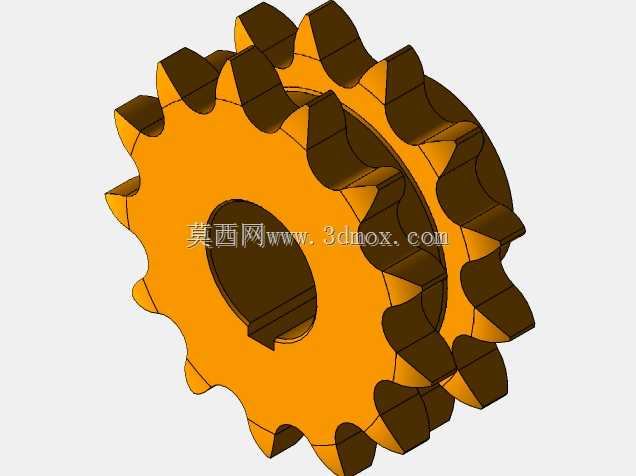

DIN8192标准双列13齿20B链轮结构

　　在各类工业链传动系统中，链轮是直接与链条啮合传递扭矩的核心执行部件，这款符合DIN8192标准的双列链轮，主要适配20B系列双排滚子链条，13齿的齿数选型兼顾了低速重载工况下的传动平稳性与结构紧凑性，常见于矿山输送设备、重型装配线、农业机械、物流分拣输送系统的动力传递环节，相比单排链轮，双列结构可在不增大链轮径向尺寸的前提下提升近一倍的额定传动载荷，适合安装空间受限但传递扭矩要求较高的传动点位。

　　从结构设计来看，该链轮采用分体式齿圈与轮毂一体化成型结构，齿形严格遵循DIN8192标准的齿廓参数设计，齿侧间隙经过优化，既可以保证链条滚子顺利啮入啮出，减少啮合冲击与多边形效应带来的传动振动，也能避免齿侧间隙过大导致的链条跳齿、脱落问题；齿面的过渡圆角经过参数化校核，在链条啮合时可以让滚子与齿面的接触应力均匀分布，减少局部应力集中导致的齿面磨损、点蚀问题，延长链轮的实际使用寿命。链轮中心的安装孔采用键槽传动结构，键槽的位置与尺寸公差按照通用机械传动安装标准设计，可直接与对应直径的传动轴配合，通过平键传递扭矩，安装时无需额外定制转接结构，轮毂部分的轴向长度经过匹配计算，既可以保证与传动轴的配合接触面积足够，避免运行时出现轮毂晃动、键槽压溃的问题，也不会因为轴向尺寸过长占用过多的安装空间，适配多数常规传动箱、设备机架的安装边界。

　　从实际选型适配角度来说，13齿的链轮属于小齿数链轮范畴，适合传动比要求较大、布置空间紧凑的低速传动场景，在设计选型时需要注意，小齿数链轮的链条动载荷会比大齿数链轮略高，因此配套的20B双排链条需要满足额定载荷要求，安装时要保证两轴的平行度偏差在允许范围内，避免链轮偏磨导致的链条单侧磨损加剧；链轮的齿部经过参数化建模验证，每个齿的齿距偏差、齿形角偏差都控制在标准允许的公差范围内，三维模型的装配间隙完全按照实际加工公差设置，可直接用于传动系统的虚拟装配、运动仿真，验证链条运行轨迹是否存在干涉，提前排查安装时可能出现的同轴度、张紧度问题。

　　在实际工程应用中，这类双列链轮经常被用于重载输送机的驱动端、矿山设备的动力传输单元、农机的行走传动部位，相比带传动，链传动配合该类链轮可以保证准确的平均传动比，传动效率更高，且作用在轴上的张紧力更小，适合高温、多尘、有油污的恶劣工业工况；模型的结构细节完整还原了实际加工的倒角、退刀结构，齿根部分的过渡圆弧完全符合加工工艺要求，不会出现建模时的尖锐棱角导致的应力集中误判，在做有限元强度校核时，可以直接导入模型对齿根、键槽位置的应力分布进行分析，验证链轮在额定载荷下的结构强度是否满足设计要求，为后续的材料选型、热处理工艺制定提供参考依据。链轮的径向尺寸严格按照20B链条的参数计算，齿顶圆、齿根圆、分度圆的尺寸都符合DIN8192标准的规定，在设备布局设计时，可以直接调用该模型进行空间干涉检查，确认链轮旋转时与周边机架、护罩、其他传动部件的安全间隙，避免实际加工装配后出现运动干涉问题；双列链轮的两排齿的同轴度、齿距同步精度在模型中也做了严格约束，保证双排链条的两侧滚子可以同时平稳啮合，不会出现单侧受力过载的问题。
