嵌入式双视窗消防器材存储柜体结构

　　在商用楼宇、工业厂房、地下车库这类人员密集或设备集中的场景里，消防器材的规整存放与快速取用直接关系到初期火情处置的效率，这款嵌入式安装的消防存储柜体，正是针对这类场景的墙面暗装需求设计的钣金结构件。不同于落地式消防柜需要占用地面通行空间的设计，这款柜体采用薄型侧装结构，主体深度控制在适配常规240mm厚填充墙预留洞的尺寸范围内，安装完成后柜体正面与装饰墙面基本齐平，不会在疏散通道上形成突出的磕碰障碍，也能避免过往搬运设备时对柜体造成撞击损坏。

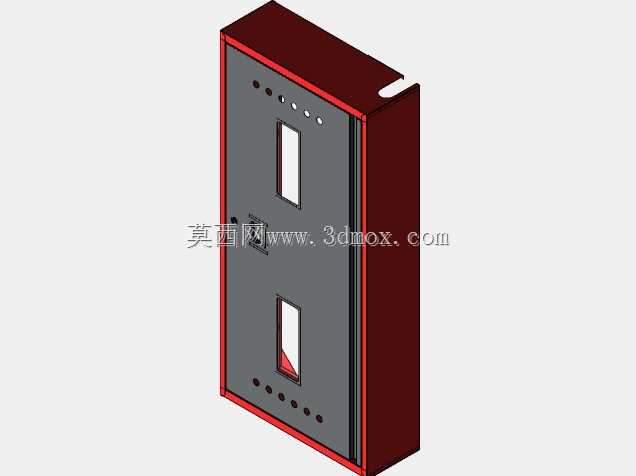

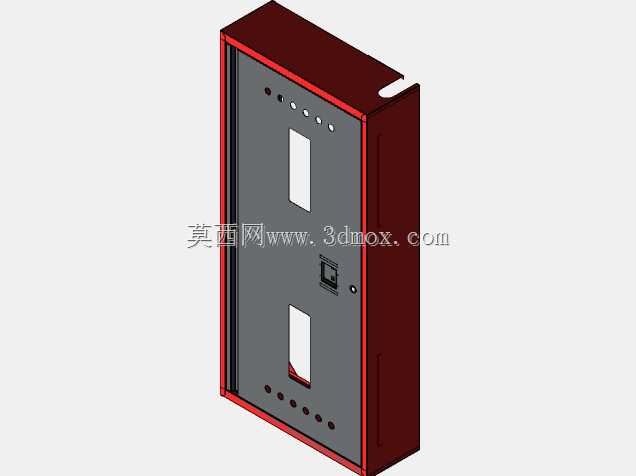

　　从功能设计上看，柜体正面设置上下两个独立的透明视窗，无需开启柜门即可快速确认内部器材的在位状态，日常巡检时不用逐个开柜检查，能大幅降低物业消防巡检的工作量；视窗周边预留的多组圆形安装孔位，可根据实际配置需求安装状态指示灯、启泵按钮、报警蜂鸣器等拓展配件，适配不同场所的消防联动要求。柜体正面边缘做了一圈凸起的红色封边结构，一方面是在视觉上形成醒目的标识效果，在烟雾环境或光线不足的场景下也能快速定位柜体位置，另一方面这个凸起结构可以作为柜门闭合时的密封止口，配合内嵌式的柜门铰链，能减少灰尘、潮气进入柜体内部，避免内部存放的水带、灭火器、防毒面具等器材受潮积灰，延长器材的保存周期。

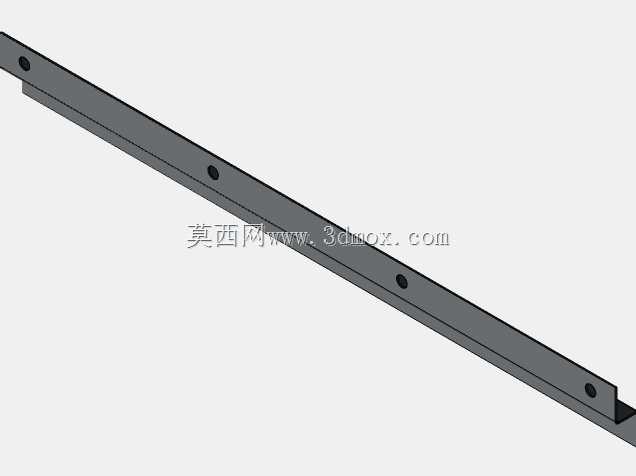

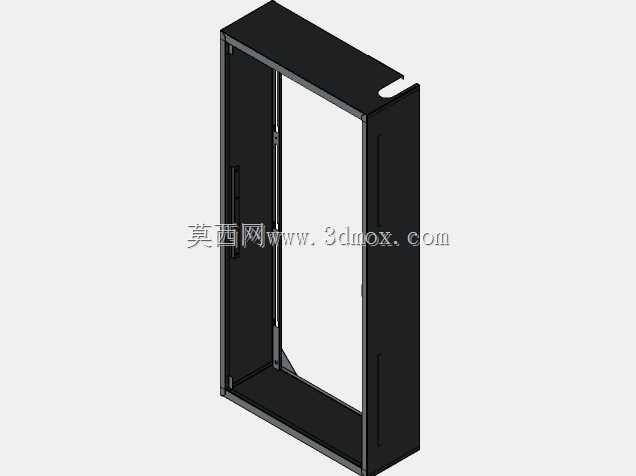

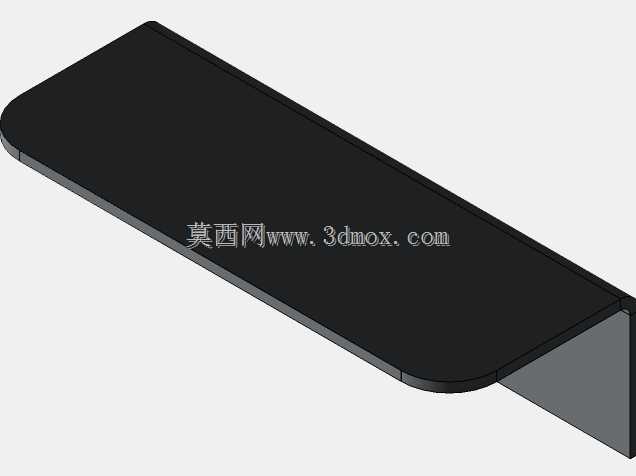

　　在结构设计思路上，这款柜体采用分体折弯后焊接的钣金成型工艺，主体外壳使用1.2mm厚的冷轧钢板折弯成型，所有外露棱边都做了R3mm的圆角钝化处理，避免安装和取用器材时划伤操作人员；柜体内部预留了可调节的层板安装孔位，可根据存放器材的尺寸调整层板高度，既可以放置手提式干粉灭火器、消防水带、水枪这类常规器材，也能适配过滤式自救呼吸器、消防斧、应急照明手电等拓展器材的存放需求。柜体顶部预留的半开口走线槽，方便暗敷的消防联动管线直接接入柜体内部，不用在现场额外开孔破坏柜体结构，降低现场安装的施工难度。

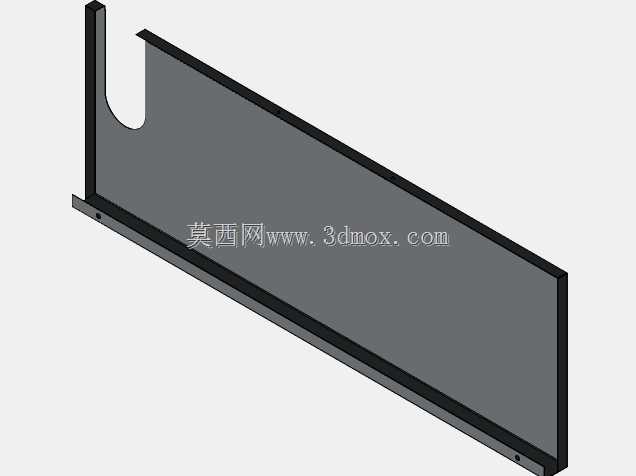

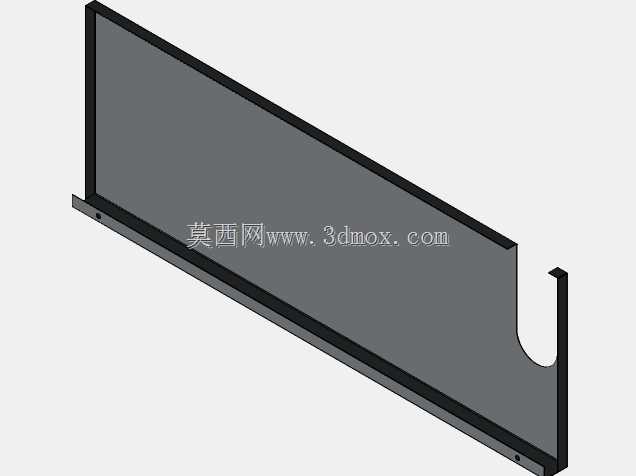

　　考虑到实际安装的边界条件，柜体的侧边设置了四个对称分布的固定挂耳，挂耳上预留长圆孔，可适应预留洞位的少量安装误差，安装时通过膨胀螺栓直接固定在墙体的预埋基层上，固定点的位置经过受力验算，即使满装器材的状态下也能保证柜体的结构稳定性，不会出现柜体下坠变形的问题。柜门采用内嵌式磁吸结构，日常状态下柜门保持闭合密封，火情发生时只需向外拉动即可快速开启，没有复杂的锁具结构阻碍取用速度，同时也能避免非紧急情况下无关人员随意开启柜体挪用器材。柜体底部预留了均匀分布的排水小孔，若遇到消防喷淋启动或管道渗漏的情况，进入柜内的积水可以自行排出，不会长期积存在柜体内部造成钢板锈蚀。

　　从建模细节来看，这款模型完整还原了钣金折弯的止口结构、视窗的压边安装位、挂耳的固定孔型以及走线槽的避让结构，所有配合间隙都按照实际钣金加工的公差要求设置，既可以直接用于生产前的结构校核，也能作为消防系统BIM建模时的族库构件使用，帮助设计人员在管线综合阶段提前确认柜体的安装位置与周边管线、装饰面的干涉情况，减少现场施工的返工问题。
