DN800-PN10焊接式90度弯管管件结构

　　在市政给排水主管网、长距离流体输送管线、工业循环水系统以及大口径工艺管道布设场景中，大口径90度焊接弯管是改变管路走向的核心受力部件，本次涉及的DN800-PN10规格弯管，适配公称通径800mm、公称压力1.0MPa的管路工况，是大口径管线转向节点的关键连接件。从实际工程应用来看，这类焊接弯管多用于埋地主管线、厂区架空工艺管廊、大型泵站进出口管路等场景，相比法兰连接的弯头，焊接式结构不存在密封垫片老化泄漏的风险，连接强度与管线本体保持一致，尤其适合长期连续运行、不便于频繁检修的中低压大口径流体输送场景，可输送的介质涵盖清水、常温生产废水、低粘度中性流体等，在城镇供水主干线、钢铁厂循环冷却水系统、大型化工园区公用工程管线中都有广泛应用。

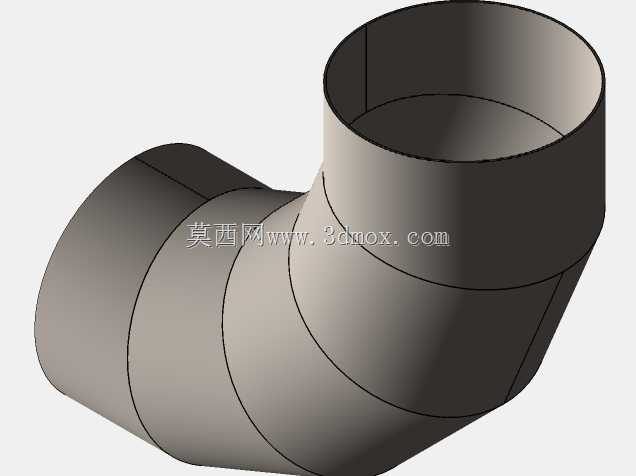

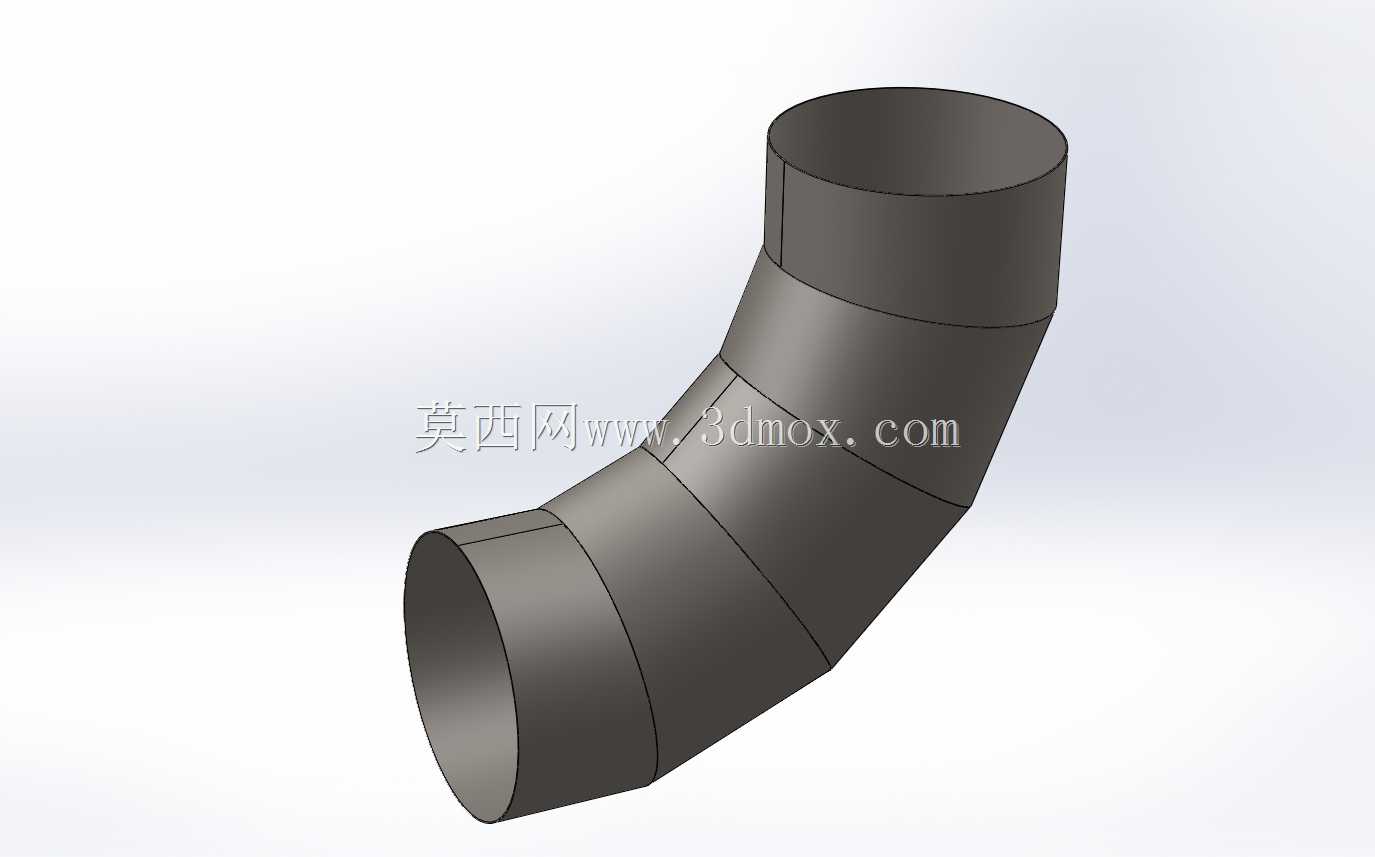

　　从结构设计逻辑来看，该弯管采用多节斜口组焊的虾米弯结构形式，没有采用一体冲压成型的工艺结构，主要是考虑DN800大口径规格下，冲压成型需要超大吨位的压制设备，加工成本高且成型后壁厚均匀性难以控制，而多节组焊的结构可以通过控制每一节斜管的切割角度，精准实现90度的转向角度，同时能根据管路实际的压力等级调整每一段管节的壁厚，在保证承压能力的前提下减少不必要的材料冗余。弯管的两端为平直的焊接端段，预留了足够的直管段长度，方便现场焊接作业时与相邻直管段进行对口组对，避免焊接热影响区过于靠近弯管的弯曲段，防止弯曲段的应力集中区域叠加焊接残余应力，影响长期运行的结构强度。

　　从外形尺寸与安装边界来看，该弯管的弯曲半径符合大口径压力管道的常规设计要求，弯曲半径取1.5倍公称通径，既不会因为弯曲半径过小导致介质流经时产生过大的局部阻力，造成管线输送能耗升高，也不会因为弯曲半径过大导致弯管整体占用空间过多，给管廊排布、埋地管沟开挖带来额外的空间成本。弯管的两个连接端面的垂直度公差控制在管道安装规范要求的范围内，现场组对时不需要额外进行端面修磨即可实现与直管段的精准对口，两端的焊接坡口采用标准V型坡口设计，适配常规的电弧焊、氩弧焊打底的焊接工艺，焊接完成后焊口可以通过射线探伤、超声波探伤等常规检测手段验证焊接质量，保证管路连接的密封性与结构强度。

　　从功能特性上看，该焊接弯管的内壁光滑过渡，每一节管节组对时的内壁错边量控制在壁厚的10%以内，避免介质流经时出现局部涡流，减少介质流动过程中的阻力损失，同时也能避免流体中的固体杂质在弯管处沉积，降低管路堵塞的风险。弯管的弯曲段采用等强度设计，弯曲外侧的壁厚略大于内侧壁厚，因为介质流经弯管时，外侧管壁受到的介质冲刷力与内压产生的环向应力都高于内侧，针对性调整壁厚可以让整个弯管的各个部位受力更加均匀，延长管件的使用寿命。在实际安装过程中，该弯管的重量分布均匀，吊装时不需要额外设计特殊的吊点结构，采用常规的吊带绑扎在两端直管段即可完成吊装就位，吊装过程中不会因为重心偏移导致构件变形，也不会损伤弯管的焊接坡口。

　　在管路系统的应力计算中，这类90度弯管同时承担着转向与补偿管线热变形的作用，大口径管线在输送温度高于环境温度的介质时会产生热伸长，90度弯管的结构可以通过自身的微量弹性变形吸收部分管线的热位移，减少管线上专用补偿器的设置数量，降低整个管路系统的建设成本。在进行管线支吊架布设时，弯管的两侧需要设置固定支架或者导向支架，避免管线运行过程中弯管处受到过大的推力导致焊口开裂，该弯管的结构强度可以承受常规管线运行时产生的内压推力与热变形应力，不需要额外做加强结构处理。
